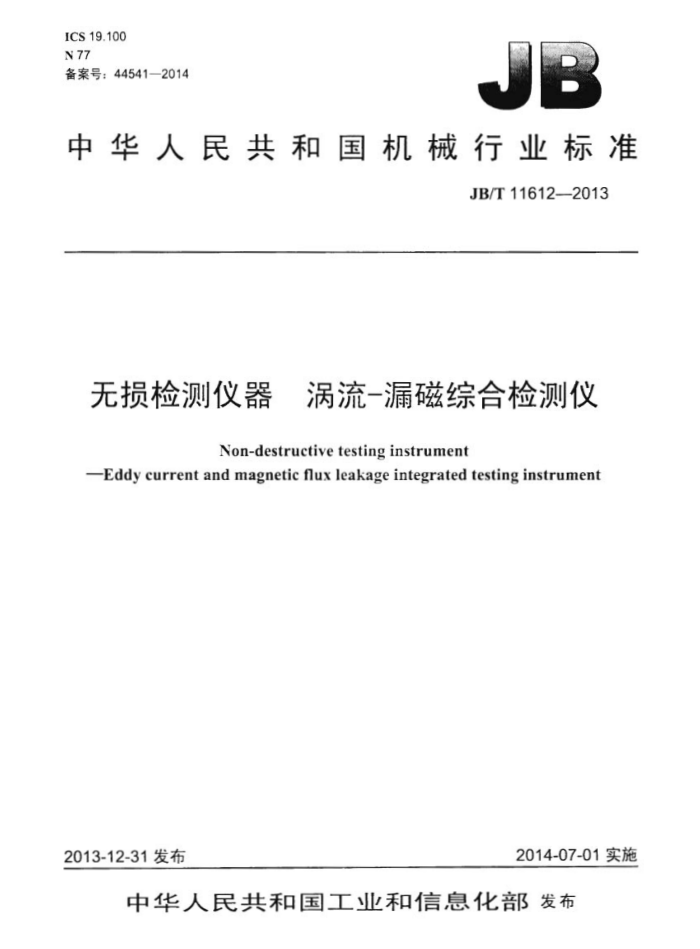

ICS 19.100 N77 备案号：44541—2014
中华人民共和国机械行业标准
JB/T11612—2013
无损检测仪器 涡流一漏磁综合检测仪
Non-destructivetestinginstrument
Eddy current and magneticflux leakage integrated testing instrument
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11612—2013
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4要求... 4.1 正常工作条件 4.2基本参数.. 4.3功能要求. 5试验条件和仪器仪表 5.1 试验条件 5.2 仪器仪表 6性能试验... 6.1 仪器一般结构 6.2 涡流性能试验 6.3 漏磁检测灵敏度试验 6.4 耐温试验. 6.5 耐湿试验. 6.6 运输试验. 检验规则.
II
6
-
-
8
7
2
7.1出厂检验. 7.2 型式试验 8标志、包装、运输和存 8.1标志 8.2包装... 8.3运输和则存附录A（资料性附录）涡流检测 A型校准试块 A.1材料与规格 A.2 人工缺陷附录B（资料性附录）涡流检测 B型校准试块， B.1材料与规格 B.2 人工缺陷，图1 涡流检测显示方式示意图图2 漏磁显示方式示意图图3涡流漏磁同屏显示方式示意图图4涡流漏磁仪功能框图图A.1A型校准试块图B.1 B型校准试块. 表1耐温耐湿试验参数. 表2基本环境条件，表3出厂检验及型式试验项目
C
-
10 11 11 11 12 12 12
4
4
11 12 6 6 - JB/T11612—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、钢铁研究总院、国核电站运行服务技术公司、宁
波华测检测技术有限公司、辽宁仪表研究所、西安交通大学、北京航空材料研究院、中科院金属研究所、 硕德（北京）科技有限公司、深圳国技仪器有限公司。
本标准主要起草人：林俊明、范弘、叶璨、孙华山、李洪国、陈振茂、徐可北、蔡桂喜、香勇、张
力。
本标准为首次发布。
II JB/T11612—2013
无损检测仪器 涡流-漏磁综合检测仪
1范围
本标准规定了涡流-漏磁综合检测仪（以下简称涡流漏磁仪）的要求、试验方法、检验规则、标志、 包装、运输和存等内容。
本标准适用丁涡流-漏磁综合检测仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/T191—2008包装储运图示标志 GB/T2611一2007试验机通用技术要求 GB/T12604.6光损检测术语涡流检测 GB/T12606钢管漏磁探伤方法 GB/T21837铁磁性钢丝绝电磁检测方法 JB/T6147一2007试验机包装、包装标志、储运技术要求 JB/T9329一1999仪器仪表运输、运输储存基本环境条件及试验方法 JB/T10765无损检测常压金属储罐漏磁检测方法
3术语和定义
GB/T12604.6界定的以及下列术语和定义适用」本文件。
3.1
漏磁检测 magneticfluxleakagetesting 漏磁检测是指铁磁材料被磁化后，其表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场以
发现缺降的无损检测技术。 3.2
涡流-漏磁综合检测技术eddycurrentandmagneticmemoryintegratedtestingtechnique 具有涡流与漏磁检测能力，具备一体化软硬件结构，对获取的测试数据实现资源共享和综合处理的
技术，称为涡流-漏磁综合检测技术。 3.3
相位线性phaselinearity 涡流检测伪相位线性表示输出分量相位角与输入信号相位角两者间差值的稳定性。输入0°～360°
变化范围的相位角度时，在输出端获取输入-输出最大线性偏差。
4要求
4.11 正常工作条件
涡流漏磁仪在下列条件下正常工.作： JB/T11612—2013
a）环境温度-25℃~55℃； b）相对湿度不大下80%： c）电源电压在（220士22）V以内： d）电源频率为（50±1）Hz。
4.2 基本参数 4.2.1 涡流检测基本参数
涡流检测基本参数如下： a）工作频率范围： b）通道数； c）增益； d）相位： e）显示方式。
4.2.2 漏磁检测基本参数
漏磁检测基本参数如下： a）通道数； b）增益： c）磁化方式； d）显示方式。
4.3 功能要求 4.3.1 涡流检测 4.3.1.1 频率
涡流检测至少具有100Hz～2MHz间的不同典型频率，频率宜连续可调，最大频率偏差应小」1% 4.3.1.2 通道数
涡流检测至少具有一个物理通道，宜具有两个及两个以上的物理通道数， 4.3.1.3相位
涡流检测应至少具有360°相位旋转功能，连续可调，步长不大于1”。应具有手动或自动相位、 幅度测量功能。 4.3.1.4增益
涡流检测增益范围应不小于50dB。宜具有X-Y增益比调节功能 4.3.1.5 显示方式
涡流检测应至少具有时基扫描和阻抗平面图量两种涡流检测信号的显示方式，如图1a)、1b）所示。推荐仪器具有带刻度标识的检波前基频信号波形显示功能，如图1c）所示。 4.3.1.6 6灵敏度
用选定的检测探头应能使附录A标准试块上0.5mm深人工缺陷的信号幅度达到全屏。
2 JB/T11612—2013
a）时基扫描显示
b）阻抗失量显示图1涡流检测显示方式示意图
e）基频信号波形显示
4.3.1.7相位线性
相位最大线性示值偏差应不大于0.5"。 4.3.1.8增益准确度
增益标称值与测量值间的最大线性偏差应不大于1dB。 4.3.1.9 9最大激励电压
最大激励电压是指当发生器输出不加载荷且将其输出电压调整到最大时的峰-峰值电压，该电压应不小于5V。 4.3.2漏磁检测 4.3.2.1 通道数
漏磁检测应按不同的检测目的和检测方式具有合适的通道数。 4.3.2.2增益
漏磁检测仪的增益范围应不小于50dB。 4.3.2.3磁化
漏磁检测的磁化方式有交流磁化、直流磁化、永磁磁化，其中构成磁回路的导磁材料应不产生磁饱
和。 4.3.2.4显示方式
漏磁检测应至少具有时基扫描显示方式，如图2a）所示。推荐仪器具有阴影显示方式及各通道信号叠合显示方式，如图2b）和图2c）所示。 4.3.2.5灵敏度
漏磁检测的灵敏度应达到GB/T12606、GB/T21837、JB/T10765的要求。 4.3.3综合检测要求
涡流漏磁仪应具有对获取的测试数据实现资源共享和综合处理的能力。应具有涡流检测信号与漏磁检测信号同屏显示功能，如图3所示。必要时，应具有补偿涡流探头与漏磁探头位置差别的能力。 JB/T11612—2013
G86
DI6
a)时基显示
D
D2
I -
A A
D6
D7
D8
-
1
D12
D13 DI4
A
:
DIS DIdH
b)阴影显示
DI D
D4
DS D6 D7
DS
D9
Dro DI
国 DI4 DIS
DI6
cC)叠合显示
图2 漏磁显示方式示意图
4 JB/T11612—2013
PnSmsas
涡旅阻抗
DI D2 灌 D3 磁
显 D4 示 D5 D6 D7 D8
ALI
a）涡流阻抗与漏磁信号同屏显示
YI Y2 Y3 Y4 Y5 基 Y6
A
润流时
V
Y7 Y8 D1 D2 D3 D4 DS D6 D7 D8
湖磁时基
- -
b）涡流时基与漏磁时基同屏显示
图3 涡流漏磁同屏显示方式示意图
4.3.4 通用要求 4.3.4.1 外观质量
涡流漏磁仪的外观质量要求应符合GB/T2611一2007中第10章的规定。 4.3.4.2 耐温耐湿性能
涡流漏磁仪按表1规定的参数进行耐温耐湿试验，试验后各项性能指标应满足要求。 ICS 19.100 N77 备案号：44541—2014
