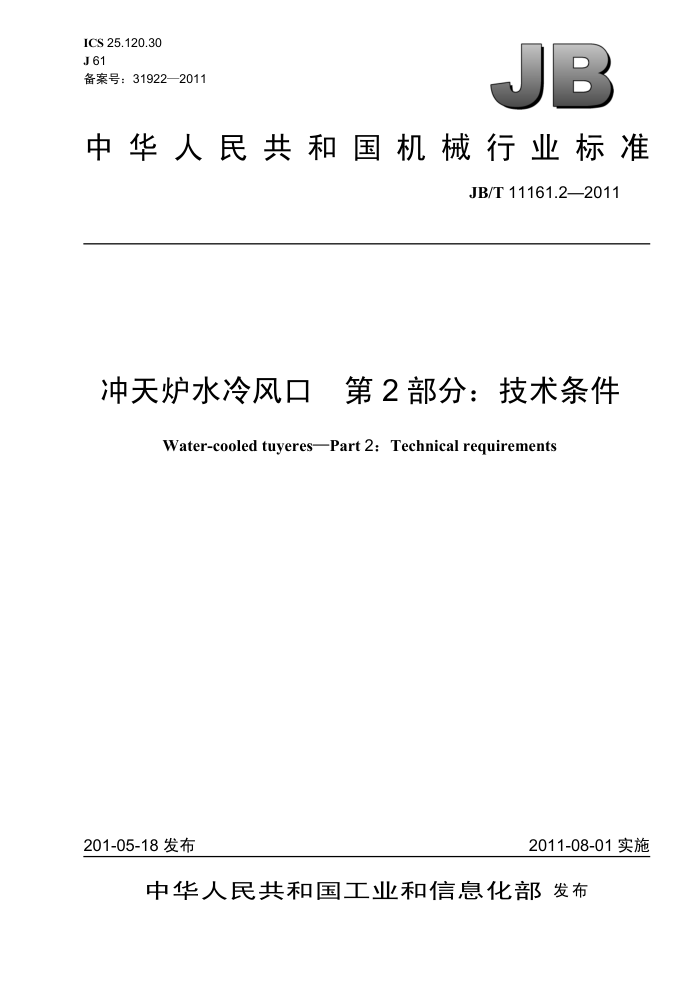

ICS 25.120.30 J61 备案号：31922—2011
JB
中华人民共和国机械行业标准
JB/T 11161.2—2011
冲天炉水冷风口 第2部分：技术条件
Water-cooled tuyeresPart 2: Technical requirements
201-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11161.2—2011
目 次
前言范围..
11
1
规范性引用文件， 3 技术要求.. 3.1 一般要求.... 3.2制造、安装要求 3.3性能要求.. 4试验方法.. 5检验规则.. 5.1出厂检验. 5.2 型式检验..
2
包装、标志与储运保用期..
6 A JB/T11161.2—2011
前言
JB/T11161《冲天炉水冷风口》分为两部分：
一第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T11161的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛青力环保设备有限公司。 本部分主要起草人：于仁先。 本部分为首次发布。
II JB/T11161.2—2011
冲天炉水冷风口 第2部分：技术条件
1范围
JB/T11161的本部分规定了冲天炉水冷风口的技术要求、试验方法、检验规则、包装、标志与储运和保用期。
本部分适用于铸造厂冲天炉使用的水冷风口
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T1184一1996形状和位置公差未注公差值 GB/T 1220 不锈钢棒 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T5231 加工铜及铜合金化学成分和产品形状 GB/T 9969 工业产品使用说明书总则 GB/T 11345 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T 13306 标牌 GB/T25711—2010钅 铸造机械 通用技术条件 JB/T8609 锻压机械焊接件技术条件
3技术要求 3.1一般要求 3.1.1风口应符合本部分和GB/T25711的规定，并按经规定程序批准的图样及技术文件制造。 3.1.2 随机技术文件的编制应符合GB/T9969的规定。 3.1.3标牌应符合GB/T13306的要求，固定在水冷风口的进风端侧面。 3.2制造、安装要求 3.2.1风口所有焊接件的焊接接头应符合GB/T985.1和GB/T985.2的要求。对接焊缝应均匀、平整高出被焊零件表面不应大于2mm。 3.2.2焊接质量应符合JB/T8609的要求。焊缝中不应有夹渣、裂纹等缺陷， 3.2.3风口用铜材应符合GB/T5231的规定。 3.2.4风口用不锈钢材应符合GB/T1220的规定；优质碳素结构钢应符合GB/T699的规定；碳素钢应符合GB/T700的规定。 3.2.5风口尺寸公差应符合GB/T1804一2000中规定的V级公差的要求。 3.2.6机械加工零件的未注公差尺寸的极限偏差应符合GB/T1804一2000中规定的m级要求，形状和位置公差应符合GB/T1184一1996中规定的12级公差要求。 3.2.7风口表面光洁平整，不应有裂纹、凹坑、尖棱、飞边等缺陷。
1 JB/T11161.2—2011
3.2.8 风口水冷腔应严密，水压试验不应有渗漏现象。 3.2.9水冷风口在炉体上安装牢固，安装接合面不应漏气。 3.2.10风口冷却水系统应无泄漏。 3.3性能要求 3.3.1水冷风口在炉体上安装、拆卸应方便 3.3.2冷却水在风口水冷腔内流动应顺畅、无涡流，冷却应均勾，水冷风口无局部过热现象，表面温度差不应大于5℃。 3.3.3使用中水冷风口表面粘附的铁、渣不应损坏风口结构并易于清除。 3.3.4水冷风口在寿命期内产生的长度小于30m、深度不大于壁厚50%的裂纹或凹坑，应能采用焊接方法修复。 4试验方法 4.1风口耐压试验：对成品风口做1.0MPa水压试验，保压30min，用木锤轻敲，不应有渗水现象。 4.2风口水冷系统安装后，用0.5MPa供水10min，应符合本部分3.2.10的要求。 4.3用焊缝尺测量焊缝，应符合本部分3.2.1的要求 4.4对焊缝做超声检测或射线照相检测应按GB/T11345的规定进行。 4.5用100℃热水、10%额定流量向水冷风口通水5min，用点温计测量水冷风口外表面温度，测点应在风口冷却腔外表面长度方向的前、中、后圆周上均布3点。
5检验规则
5.1出厂检验 5.1.1每台风口应经制造厂质检部门检验合格，并附有产品质量合格证明书方可出厂。 5.1.2按本部分3.1.2、3.1.3、3.2.1、3.2.5～3.2.10、3.3.2的要求进行出厂检验，应全部合格。 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转产的试制定型鉴定时： b）正式生产后，如结构、材料、制造工艺有较大改变时； c）正常生产时，应每三年进行1次型式检验； d）停产1年以上恢复生产时； e）国家质量监督机构提出型式检验要求时。
5.2.2型式检验时，每次检验台数是当月批量的10%，但不应少于1台。 5.2.3型 型式检验项目为本部分规定的全部项目，所检项目应全部合格。 6包装、标志与储运 6.1风口的包装、标志与储运应符合GB/T25711一2010中第8章的规定。 6.2风口应单件固定包装，包装物应能保护风口不受挤压、碰撞和防止异物进入冷却腔， 6.3风口储运过程中应防潮、防碰撞。 7保用期
在遵守对风口的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按一班制）起6个月内或从制造厂发货起9个月内，如风口不能正常使用，制造厂应负责免费为用户修理或更换。
2 中华人民共和国
机械行业标准
冲天炉水冷风口第2部分：技术条件
JB/T11161.2—2011
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.25印张·8千字 2011年11月第1版第1次印刷
定价：10.00元
*
书号：15111·10052 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 ICS 25.120.30 J61 备案号：31922—2011
