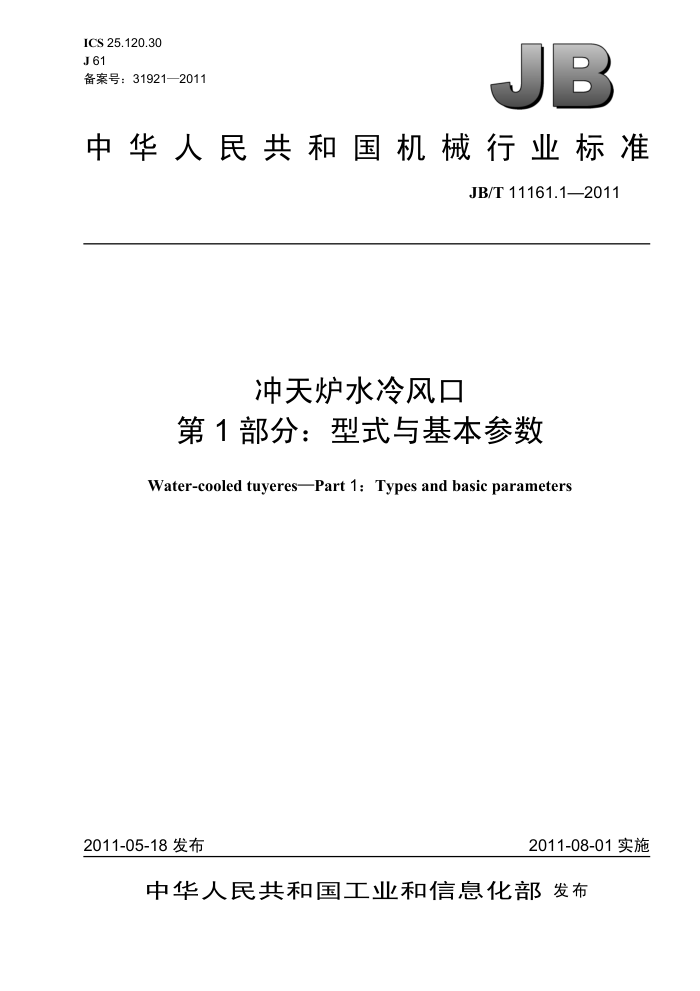

ICS25.120.30 J61 备案号：31921—2011
JB
中华人民共和国机械行业标准
JB/T 11161.1—2011
冲天炉水冷风口
第 1部分：型式与基本参数
Water-cooled tuyeresPart 1: Types and basic parameters
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11161.1—2011
目 次
前言，范围..
HI 1
1
规范性引用文件.. 水冷风口的型式... 水冷风口的参数. 5 水冷风口的型号图 1 整体铜铸造式单腔风口. 图2铜钢铸焊结构贯流式风口，图3铜钢焊接贯流式风口. 图4铜钢焊接双腔式风口，表1 水冷风口的基本参数
2 3. 4
-..
***. 3
AAE.AAEAAE JB/T11161.1—2011
前 言
JB/T11161《冲天炉水冷风口》分为两部分：
第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T11161的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛青力环保设备有限公司。 本部分主要起草人：于仁先。 本部分为首次发布。
III JB/T11161.1—2011
冲天炉水冷风口 第1部分：型式与基本参数
范围
1
JB/T11161的本部分规定了冲天炉水冷风口的型式、参数和型号。 本部分适用于铸造厂冲天炉使用的水冷风口。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000铸造设备型号编制方法 3水冷风口的型式 3.1按冷却腔结构，水冷风口分单腔式（见图1）和双腔式（见图2～图4）两种。
图1整体铜铸造式单腔风口
图2铜钢铸焊结构贯流式风口 JB/T11161.1—2011
3.2按冷却水流动状态，水冷风口分混流式（见图1、图4）和贯流式（见图2、图3）两种
图3 铜钢焊接贯流式风口
图4 铜钢焊接双腔式风口
3.3按制造工艺，水冷风口分整体铸造、焊接和铸焊结合。 4水冷风口的参数 4.1 水冷风口主参数为风口内径。 4.2 水冷风口的基本参数见表1。
表1水冷风口的基本参数风口内径
所配冲天炉熔化率
铜质外管规格内径×壁厚
插入深度 mm 180 180 180 220
t/h 5 7 10 15
mm 9 60 $80 $90 100
mm $195×8 $195×8 $210×8 @215×8
