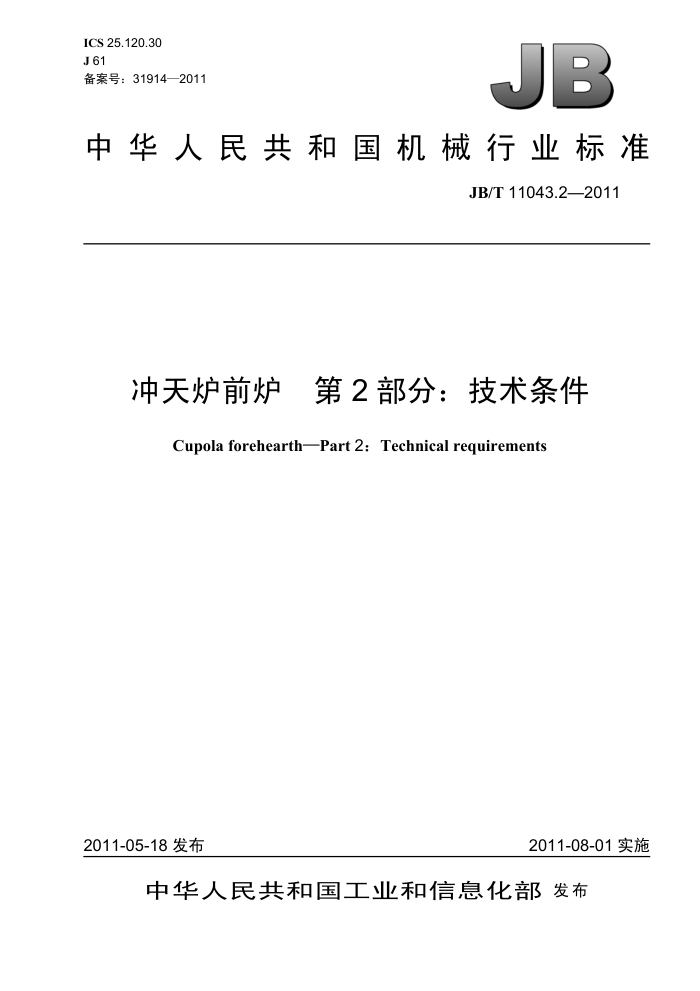

ICS25.120.30 J61 备案号：31914—2011
JB
中华人民共和国机械行业标准
JB/T 11043.2—2011
冲天炉前炉 第2部分：技术条件
Cupola forehearthPart 2: Technical requirements
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11043.2—2011
目 次
前言，范围..
.11
1
规范性引用文件，技术要求..
2 3.
4 试验方法.. 检验规.
5 5.1出厂检验...
.2
5.2型式检验. 包装、标志和储运
6
保用期. JB/T 11043.2—2011
前言
JB/T11043《冲天炉前炉》已知发布了两个部分：
一第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T11043的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛中智达环保熔炼设备有限公司、青岛炉力环保冲天炉设备厂、青岛青力环保
设备有限公司。
本部分主要起草人：段金挺、秦玉岐、于仁先。 本部分为首次发布。
II JB/T11043.2—2011
冲天炉前炉第2部分：技术条件
1范围
JB/T11043的本部分规定了冲天炉前炉的技术要求、试验方法、检验规则、包装、标志和储运、保用期等。
本部分适用于固定式前炉和回转式前炉（以下简称前炉）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3077 合金结构钢 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T10089—1988 圆柱蜗杆、蜗轮精度 GB/T10095.1—2008 8圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T13306 标牌 GB/T 16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件 GB/T25711—2010钅 铸造机械 通用技术条件 JB/T 8609 锻压机械焊接件技术条件
3技术要求 3.1前炉应符合本部分和GB/T25711的规定，并按规定程序批准的图样及技术文件制造。 3.2电气系统应符合GB5226.1的规定。 3.3机械加工零件的未注公差尺寸的极限偏差应符合GB/T1804一2000中规定的m级要求，形状和位置公差应符合GB/T1184一1996中规定的12级公差要求。 3.4回转前炉桶体轴所用材料应符合GB/T3077的规定，轴加工后应进行无损检测。 3.5回转前炉应有锁紧装置，锁紧装置焊接应牢固，操作灵活，焊接质量应符合JB/T8609的要求。 3.6 桶体应钻透气孔，孔径应为Φ8m~@12m，间距约100mm～300mm。 3.77 桶体尺寸允差应符合GB/T1804一2000中的V级公差要求， 3.8回转前炉在倾出铁液的同时应能连续承接冲天炉中流出的铁液。 3.9齿轮箱的齿轮精度应符合GB/T10095.1一2008中规定的8级精度要求，圆柱蜗杆精度应符合 GB/T10089—1988中规定的d级要求。 3.10 所有联接螺栓、螺钉应符合GB/T16938的规定， 3.11回转前炉应采取保温措施，并应能倒尽铁液。 3.12 回转前炉应在2倍额定载荷下，操作10次应不出现异常现象。 3.13 3所有金属外表面进行防腐处理，涂层应均匀完整且无漏涂现象。 3.14标牌应符合GB/T13306的规定。
1 JB/T11043.2—2011
3.15 5随机技术文件的编制应符合GB/T9969的规定。 4试验方法 4.1在2倍额定载荷下操作10次，桶体倾转顺畅、限位性能良好、安全可靠。 4.2脱开电动机用手轮操作，离合器滑动灵活；定位机构安全可靠。 5检验规则 5.1出厂检验 5.1.1每台前炉应经制造厂质检部门检验合格，并附有检验报告、合格证明书后，方可出厂。 5.1.2出厂检验按3.2～3.15规定的项目进行检验，所检项目应合格。 5.2型式检验 5.2.1有下列情况之一时应进行型式检验：
a）新产品或老产品转产的试制定型鉴定时； b）正式生产后，如结构、材料制造工艺有较大改变时； c）正常生产时，应每两年进行1次； d）停产1年以上恢复生产； e）国家质量监管机构提出型式检验要求时。
5.2.2 型式检验时，抽样样品的数量：
当每批产量在10台以内时，抽检样品1台；当每批产量大于10台时，抽检样品3台。
5.2.3 型式检验项目为本部分规定的全部项目，所检项目应合格。 5.2.4当制造厂不具备检验条件时，允许在用户现场进行检验
包装、标志和储运前炉的包装、标志和储运应符合GB/T25711一2010中第8章的规定。
6
7保用期
在遵守前炉运输、保管、安装调整、保养和使用规定的条件下，从用户开始使用时12个月内或从制造厂发货之日起18个月内，如前炉不能正常使用时，制造厂应负责免费为用户修理或更换新的零部件（易损件除外）。
