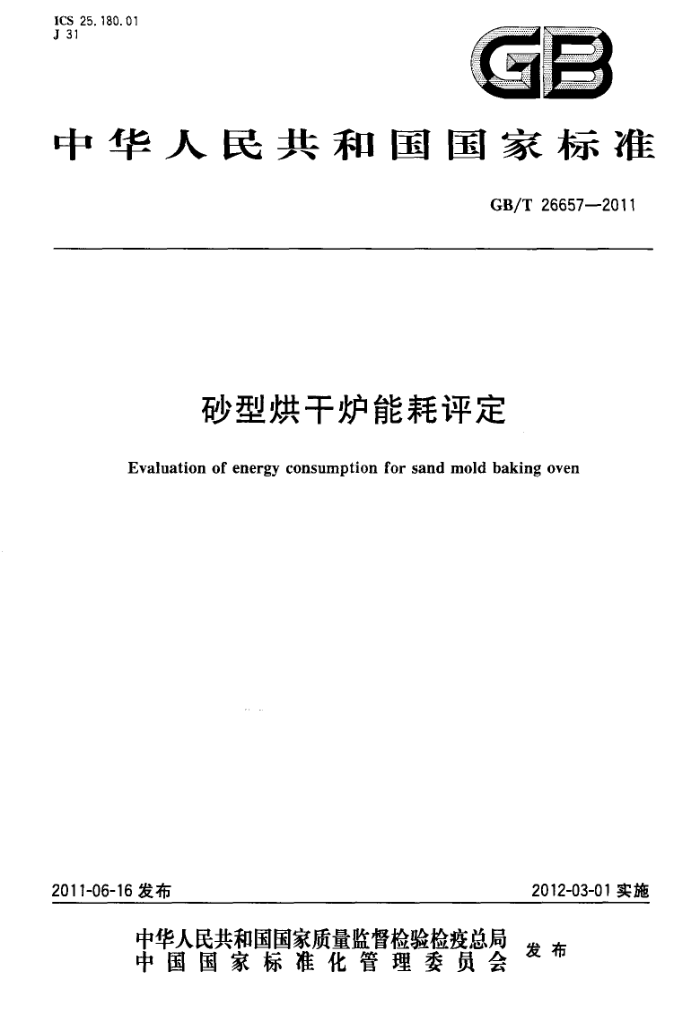

ICS 25. 180. 01 J 31
GB
中华人民共和国国家标准
GB/T 26657—2011
砂型烘干炉能耗评定
Evaluation of energy consumption for sand mold baking oven
2011-06-16发布
2012-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26657--2011
前言
本标准按照GB/T1.1一2009的规则起草本标准由全国铸造标准化技术委员会（SAC/TC54)提出并归口。 本标准负责起草单位：沈阳铸造研究所。 本标准参与起草单位：安徽省机械科学研究所、合肥江准铸造有限责任公司、安徽省宁国新宁实业
有限公司、廊坊华凌玛钢铸造有限公司、机械工业第六设计研究院。
本标准主要起草人：张寅、侯爱民、蔡永武、宋量、黄光伟、周道宏、陈伟。
I GB/T26657—2011
砂型烘干炉能耗评定
1范围
本标准规定了铸造用各种砂型（芯）烘干炉的能耗分等和可比单耗计算方法。 本标准适用于铸造用各种砂型（芯）烘于炉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2589综合能耗计算通则 GB/T17167用能单位能源计量器具配备和管理通则
3能耗等级划分
3.1砂型（芯)烘干炉按其可比单耗分为一等、二等和三等。 3.2砂型（芯)烘干炉可比单耗分等见表1。
表1砂型(芯烘干炉可比单耗指标
可比单耗指标，干克标准煤(kgce)/t砂型(芯)重量
二等 >10~15
三等 >15~20
一等 ≤10
注：可比单耗指标包括加热能耗和风机能耗，不计其他辅助设备用能。
3.3凡是进人等级的砂型（芯）烘干炉应建立能耗统计体系，应按GB/T17167的要求配备能源计量器具和能源计量管理制度，并建立完整的运行统计和产品质量分析记录。
4可比单耗计算
4.1 砂型(芯)烘干炉的可比单耗是统计期内每吨砂型(芯)的平均可比单耗，按式(1)计算：
±(QB;α:+3600W)
bu
**(1 )
29307ZG
式中： br-统计期内砂型（芯）烘干炉可比单耗，单位为kg标准煤(kgce)/t砂型（芯）重量； Qdi 统计期内该炉所用燃料的低（位）发热量（以实测为准，如确有困难可按表2选取），单位为
于焦每千克或千焦每标准立方米（kJ/kg或kJ/Nm"）
B; 统计期内该炉每炉燃料消耗量，单位为千克或标准立方米（kg或Nm"）； W; - -统计期内该炉每炉电消耗量，单位为千瓦小时（kW·h)； a; 该炉燃料系数，见表2；
1 GB/T26657—2011
Y 统计期内该炉平均砂型尺寸系数，见表3和表4；
该炉容积系数，见表5；
μ G, 统计期内该炉每炉合格产品重量，单位为吨（t）。
4.2合格砂型和砂芯重量应以实测为准，如确有困难，可按产品工艺中型砂配比求出。
表 2 所用燃料的发热量和燃料系数
发生炉煤气 焦炉煤气 气田天然气 油田天然气 轻柴油 液化石油气
燃料种类
kJ/kg
42 552
50 179
16 726 - 0. 95
低(位）发热量Q kJ/Nm 5 277
35 544 1
38 931 1
燃料系数α 注：各种燃料的平均低位发热量取自GB/T2589综合能耗计算通则。
0. 85
1. 05
N
表 3 砂型尺寸系数
砂型尺寸[（长+宽）/2]/mm
≤1000 0. 9
>2 000 1. 1
>1000~2000
尺寸系数
1
表 4 砂芯尺寸系数 N200
砂芯尺寸[（长+宽十高)/3]/mm
>200~400 >400~800 >800~160c >1 600
0.7
1. 5
2
尺寸系数Y
0, 5
/
表5砂型(芯)烘干炉容积系数
>160 1.1
炉膛容积/m 容积系数μ
>40~60 0.95
>60~100
>100~160 1. 05
40 0.9
1
2 GB/T 26657—2011
附录A （资料性附录）
砂型表面和砂芯的残余水分
表A.1 砂型（芯）的干燥深度和残余水分要求
铸件壁厚/mm 干燥深度/mm 残余水分/%
<10 10
≥10~30 30
<30~80 50
≥80 80
<0.3
<0. 4
砂型表面和砂芯的残余水分应在距表面30mm处取样测定。
