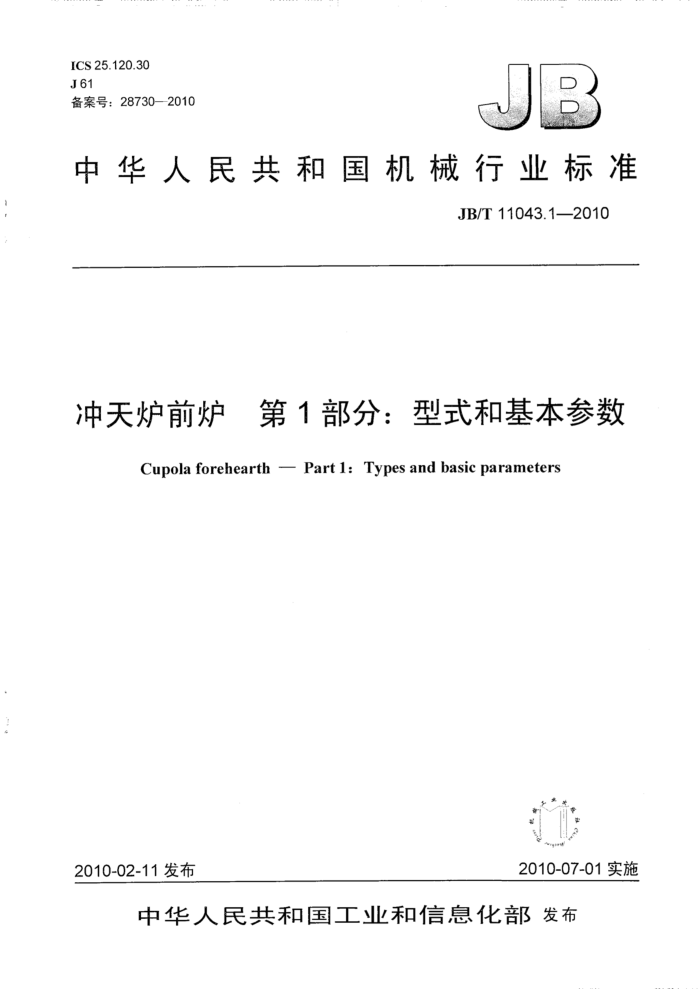

ICS25.120.30 J61 备案号：28730—2010
中华人民共和国机械行业标准
JB/T 11043.1—2010
冲天炉前炉 第1部分：型式和基本参数
Cupola forehearth Part 1: Types and basic parameters
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11043.1—2010
目 次
前言范围
1
-
2 规范性引用文件 3 型式和基本参数. 3.型式... 3.2基本参数 3.3 型号表1 固定前炉主要参数表2[ 回转前炉的基本参数 JB/T11043.1-2010
前 言
JB/T11043《冲天炉前炉》分为以下两部分：
第1部分：型式和基本参数；一第2部分：技术条件。
本部分为JB/T11043的第1部分。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛中智达环保熔炼设备有限公司、青岛汉唐机械有限公司、青岛聚盛源环保熔
炼设备有限公司。
本部分主要起草人：段金挺、于国华、陈永祥。 本部分为首次发布。
II JB/T11043.1—2010
冲天炉前炉·第1部分：型式和基本参数
1范围
JB/T11043的本部分规定了冲天炉用前炉的型式和基本参数。 本部分适用于冲天炉用固定式前炉和回转式前炉（以下简称前炉）。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为JB/T11043的本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版，均不适用于本部分；然而鼓励根据本部分达成协议的各方研究，是否可使用这些文件的新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T3000铸造设备型号编制方法 3型式和基本参数 3.1型式 3.1.1前炉的型式分为固定前炉和回转前炉。 3.1.2回转前炉按驱动方式分：
a）手动回转前炉； b）电动、手动两用回转前炉。
3.1.3按桶体支撑方式分：
a）支架式回转前炉； b）滚轮支撑式回转前炉。
3.1.4回转前炉按进铁口的位置分：
a）上部炉盖进铁回转前炉； b）桶体端部进铁回转前炉。
3.2基本参数 3.2.1 前炉的主参数为前炉的容量。 3.2.2 固定前炉主要参数见表1。 3.2.3 回转前炉的基本参数见表2。
表1 固定前炉主要参数
炉衬厚度 mm
冲天炉熔化率 t/h 1 2 3 5 7 10 15
容量 t 1.0 2 3 5 7 10 15
钢板厚度 mm
保温层厚度
出铁口直径
mm
mm
侧 120 150 180 230 250 250 300
底 280 320 320 320 320 350 380
6 6 6 8 8 10 12
16~19 16~19 19~22 22~25 25~30 30~32 32~35
40~60 JB/T11043.1—2010
表1 固定前炉主要参数（续）
冲天炉熔化率 t/h 20 25 30
炉衬厚度
容量 t 20 25 30
钢板厚度 mm
保温层厚度
出铁口直径
mm
mm
mm 32~35 35~40 35~40
侧 300 300 300
底 380 380 380
12 12 12
40~60
表2回转前炉的基本参数炉衬厚度
容量 t 0.5 1 2 3 4 5 6 8 10 15 20 25 30
炉体炉盖板厚
炉体钢板厚度
mm
mm
mm
炉盖 65 115 115 115 115 115 115 120 120 120 150 150 150
桶体 130 180 180 180 230 230 230 280 280 300 350 380 380
5 5 6 6 9 8 10 10 12 16 16 18 18
5 5 6 6 8 8 8 8 8 10 10 12 12
3.3 3型号
前炉型号应符合JB/T3000的规定。
2 中 华 人民 共和 1国
机械行业标准
冲天炉前炉 第1部分：型式和基本参数
JB/T 11043.12010
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·8千字 2010年7月第1版第1次印刷
定价：10.00元
*
书号：15111·9850 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 ICS25.120.30 J61 备案号：28730—2010
