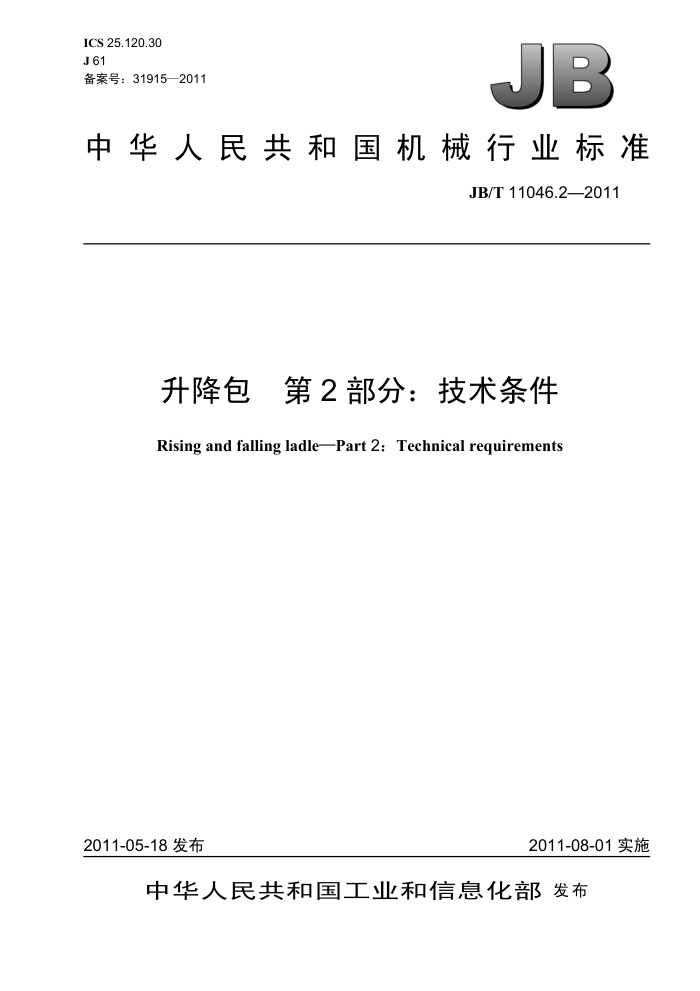

ICS25.120.30 J61 备案号：31915—2011
JB
中华人民共和国机械行业标准
JB/T 11046.2—2011
升降包 第2 部分：技术条件 Rising and falling ladlePart 2: Technical requirements
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11046.2—2011
目 次
前言，范围..
.11
1
规范性引用文件，技术要求..
2 3.
4 试验方法.. 检验规.
5 5.1出厂检验...
.2
5.2型式检验. 包装、标志和储运
6
保用期. JB/T11046.2—2011
前言
JB/T11046《升降包》已知发布了两个部分：一第1部分：型式和基本参数；
一第2部分：技术条件。 本部分为JB/T11046的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛中智达环保熔炼设备有限公司、青岛炉力环保冲天炉设备厂、威海工友铸造
机械有限公司、青岛青力环保设备有限公司、青岛汉唐机械有限公司。
本部分主要起草人：段金挺、秦玉岐、迟英杰、于仁先、于国华。 本部分为首次发布。
II JB/T11046.2—2011
升降包第2部分：技术条件
1范围
JB/T11046的本部分规定了升降包的技术要求、试验方法、检验规则、包装、标志和储运、保用期
等。
本部分适用于铸造生产用升降浇包（以下简称升降包）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 一 一般公差未注公差的线性和角度尺寸的公差 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 9439 灰铸铁件 GB/T 9969 工业产品使用说明书 总则 GB/T 10089 —1988 圆柱蜗杆、蜗轮精度 GB/T10095.1—2 2008圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T11365—1989钅 锥齿轮和准双曲面齿轮精度 GB/T10096—1988 齿条精度 GB/T13306 标牌 GB/T 16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件 GB/T25711—2010钅 铸造机械通用技术条件 JB/T8609 锻压机械焊接件技术条件
3技术要求
3.1升降包应符合本部分和GB/T25711的规定，并按规定程序批准的图样及技术文件制造。 3.2电气系统应符合GB5226.1的规定。 3.3机械加工零件的未注公差尺寸的极限偏差，应符合GB/T1804一2000中规定的m级要求，形状和位置公差应符合GB/T1184一1996中规定的12级公差要求。 3.4升降包桶体、龙门吊钩用料符合GB/T700的规定 3.5升降包包轴所用材料力学性能不应低于35钢，并应符合GB/T699的规定。轴加工后应进行无损检测，不应有裂纹等影响质量的缺陷。 3.6齿轮箱所用的铸铁件应符合GB/T9439的规定。 3.7桶体锁紧装置焊接质量符合JB/T8609的要求。 3.8桶体钻透气孔，孔径应为@6mm@10mm，间距应为100mm~300mm。 3.9桶体尺寸公差应符合GB/T1804一2000中规定的V级公差要求。 3.10 ）设有保温盖的升降包，保温盖的打开操作应简便灵活。 3.11齿轮箱的齿轮精度应符合GB/T10095.1一2008中规定8级精度，锥齿轮的精度应符合
1 JB/T11046.2—2011
GB/T11365一1989中规定8级精度，齿条精度应符合GB/T10096一1988中规定8级精度，圆柱蜗杆精度应符合GB/T10089—1988中规定的d级要求。
2所有的联接螺栓、螺钉应符合GB/T16938的规定。
3.12
3.13升降机构应能自锁，包体应能自锁。 3.14升降包挂钩焊接质量符合JB/T8609的要求。 3.15包轴及挂钩的设计安全系数不应小于5。 3.16 6升降包在2倍额定载荷下操作10次，不应出现异常现象。 3.17非加工金属外表面进行防腐处理，涂层应均匀完整，无涂漏现象。 3.18 3标牌应符合GB/T13306规定。 3.19 随机技术文件的编制应符合GB/T9969的规定。 4试验方法 4.1 在2倍额定载荷下，操作10次，应升降顺畅、自锁性能良好，并应符合3.13的规定 4.2在2倍额定载荷下，转动操作手柄、桶体转动灵活、锁定装置使用灵活、安全可靠。 4.3在2倍额定载荷下，在轨道上试验行走机构的行走轮，不应有卡阻和脱轨现象， 5检验规则 5.1出厂检验 5.1.1每台升降包应经制造厂质检部门检验合格，并附有检验报告、合格证后，方可出厂。 5.1.2出厂检验按3.2～3.19规定的项目进行检验，所检项目应合格。 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转产的试制定型鉴定时： b）正式生产后，如结构、材料、制造工艺有较大改变时； c）正常生产时，应每两年进行1次； d）停产1年以上恢复生产时； e）国家质量监管机构提出型式检验要求时。
5.2.2型式检验时，抽检样品的数量：
当每批产量在10台以内时，抽检样品1台。 当每批产量大于10台时，抽检样品3台。
5.2.3型式检验项目为本部分规定的全部项目，所检验项目应合格。 5.2.4当制造厂不具备检验条件时，允许在用户现场进行检验。 6包装、标志和储运
升降包的包装、标志和储运应符合GB/T25711一2010中第8章的规定。 7保用期
在遵守对升降包运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用时12个月内或从制造厂发货之日起18个月内，如升降包不能正常使用时，制造厂应负责免费为用户修理或更换新的零部件（易损件除外）。
