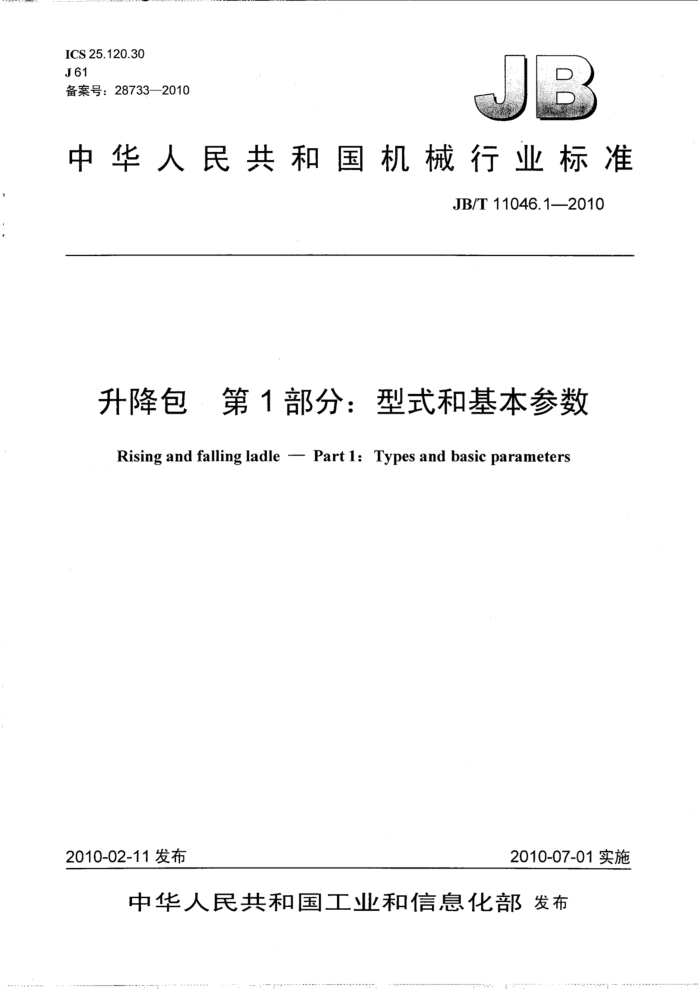

ICS25.120.30 J61 备案号：28733—2010
中华人民共和国机械行业标准
JB/T 11046.1—2010
升降包·第1部分：型式和基本参数 Rising and falling ladle - Part l: Types and basic parameters
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11046.1-2010
目 次
前言 1．范围. 2规范性引用文件. 3升降包的型式. 4基本参数 5升降包型号表1升降包基本参数 JB/T11046.1—2010
前言
JB/T11046《升降包》分为以下两部分：
第1部分：型式和基本参数；第2部分：技术条件。
本部分为JB/T11046的第1部分。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口本部分起草单位：青岛中智达环保熔炼设备有限公司、青岛聚盛源环保熔炼设备有限公司、青岛汉
唐机械有限公司。
本部分主要起草人：段金挺、陈永祥、于国华。 本部分为首次发布。
I JB/T11046.1—2010
升降包第1部分：型式和基本参数
范围 JB/T11046的本部分规定了升降包的型式和基本参数
本部分适用于手动升降包、电动升降包及手动行走机构升降包和电动行走机构升降包（以下简称升降包） 2规范性引用文件
下列文件中的条款通过JB/T11046的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本部分，然而，鼓励根据本部分达成协议的各方研究是否使用这些文件的新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T3000铸造设备型号编制方法 3升降包的型式 3.1按行走机构驱动方式分：
a）手动行走机构； b）电动行走机构。
3.2按行走轮的型式分：
a）双球轨轨道； b）工字钢轨道。
3.3按升降结构型式分：
a）齿轮-齿条-棘轮结构： b）蜗杆-齿轮-齿条结构； c）齿轮-蜗杆-螺杆结构。
基本参数
4
4.1升降包的主参数为升降包容量。 4.2升降包的基本参数见表1。
表1升降包基本参数
包衬厚度 mm
包体钢板厚度
容量 kg 50 80 100 150 200 250
余隙高度 mm 50 50 50 50 50 50
mm
侧 30 30 40 40 40 40
底 50 50 50 50 50 50
侧 4 4. 4 4 4 X
底 4 4 4 4 4 4. JB/T11046.1-2010
表1升降包基本参数（续）
包衬厚度 mm
包体钢板厚度
容量 kg 300 350 注：余隙高度是指桶体上口平面与额定容量金属液顶面的距离。
余隙高度 mm 50 50
mm
侧 40 40
底 50 50
底 5 5
侧 5 5
5升降包型号
升降包型号应符合JB/T3000的规定。
