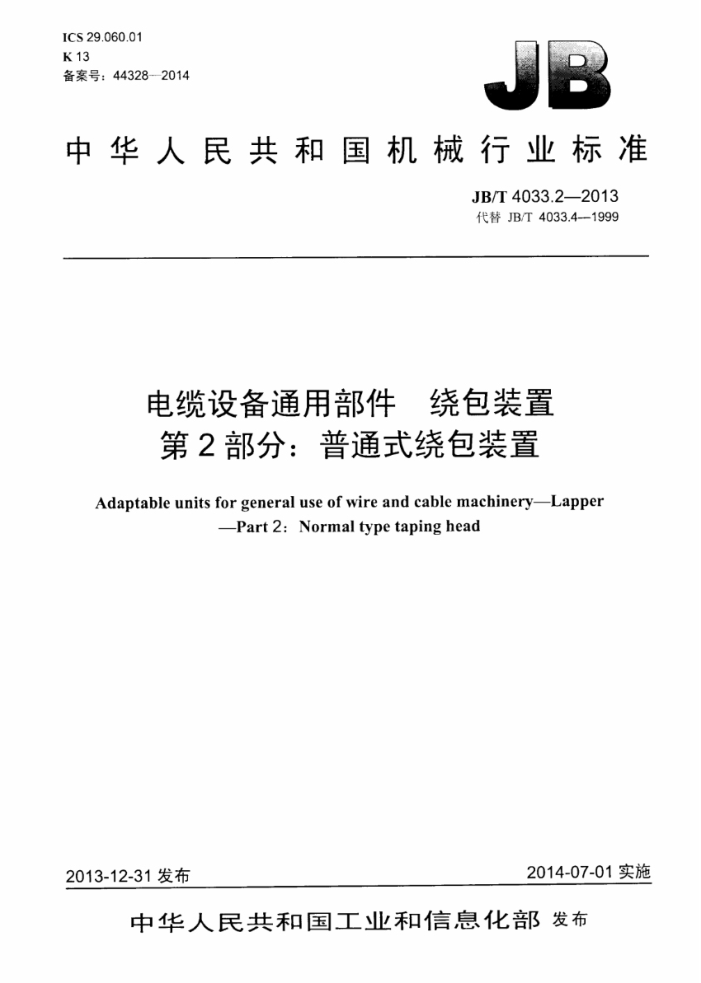

ICS29.060.01 K 13 备案号：44328-2014
中华人民共和国机械行业标准
JB/T4033.2—2013 代替JB/T4033.4-1999
电缆设备通用部件 绕包装置第2部分：普通式绕包装置
Adaptable units for general use of wire and cable machineryLapper
Part2:Normaltypetapinghead
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4033.2—2013
目 次
前音范围.
0
/
2规范性引用文件 3术语和定义 4 型号和型式. 4.1型号 4.2型式. 5规格.. 6尺寸.. 6.1 旋转体结构尺寸 6.2 带盘夹尺小图1 普通式绕包装置的型式图2旋转体结构尺寸图3带盘类尺寸表1 普通式绕包装置的规格和参数表2 旋转体结构尺寸表3 带盘夹尺寸
T
- JB/T4033.2-2013
前言
JB/T4033电缆设备通用部件 绕包装置》拟分为以下几个部分：
第1部分：基本技术要求：第2部分：普通式绕包装置：
.
一第3部分：平面式绕包装置：
第4部分：半切线式绕包装置； -第6部分：切线式绕包装置：一第7部分：同心式绕包装置。
本部分为JB/T4033的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4033.4一1999《电缆设备通用部件绕包装置第4部分：布带绕包装置》，与JB/T
4033.4一1999相比主要技术变化如下：
一修改了标准的名称：一修改了标准的范围（见第1章，1999年版的第1章）；修改了该绕包装置型号的表述（见4.1，1999年版的3.1）：一修改了该绕包装置的规格和参数表（见表1，1999年版的表1）；增加了该绕包装置的规格（见表1、表2和表3，1999年版的表1、表2和表3）：删除了“使用特性”，将其内容并入“范围”中（见第1章，1999年版的第1章和第6章）。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。 本部分主要起草人：唐远蓓、岳光明、张江。 本部分所代替标准的历次版本发布情况为：
JB/T4033.4—1985,JB/T4033.4—1999。
II JB/T4033.2—2013
电缆设备通用部件绕包装置第2部分：普通式绕包装置
1范围
JB/T4033的本部分规定了普通式绕包装置的型式尺寸和技术要求。 本部分适用于绕包布带、塑料带、云母带等的非金属带绕包装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.40电工名词术语电线电缆专用设备
3术语和定义
GB/T2900.40界定的术语和定义适用了本文件。
4型号和型式
4.1型号
普通式绕包装置的型号为：TRAF。 4.2型式
普通式绕包装置的型式如图1所示。
d
图1普通式绕包装置的型式 JB/T4033.2—2013
5规格
普通式绕包装置的规格和参数应符合表1的规定。
表1 普通式绕包装置的规格和参数
规格
速比
线缆规格
空心轴
最尚转速
中心高 mrr
型号 带盘直径d
数量 级数 公比 r/min 最人外轻 节 最小孔径
mm
mm 400 500
mum 80 80
mm 15-80 1580
TRAF TRAF
1.12 1.12
200 200
130 130
1 000 1 000
4 2. 3. 4
6
0
6 尺寸
6.1 旋转体结构尺寸
旋转体结构尺寸应符合图2、表2的规定。
图2旋转体结构尺寸表2旋转体结构尺寸
单位为毫米
规格 400
d 400
中
L
250 250
300
500
500
350
6.2带盘夹尺寸
带盘夹尺寸应符合图3、表3的规定。
2 JB/T4033.2--2013
H
图3 带盘夹尺寸表3 带盘夹尺寸
单位为毫米
规格 400 500
di 400 500
ds 55 55
B 20~80 20~80
3
