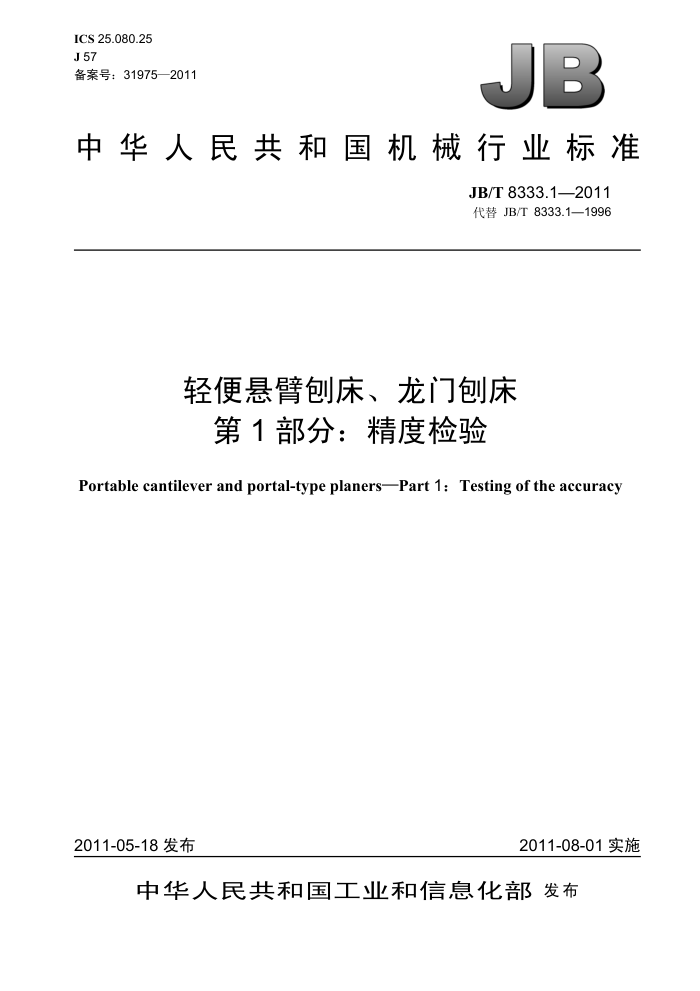

ICS 25.080.25 J 57 备案号：31975—2011
JB
中华人民共和国机械行业标准
JB/T 8333.1—2011 代替 JB/T 8333.1—1996
轻便悬臂刨床、龙门包刨床
第1部分：精度检验
Portable cantilever and portal-type planersPart 1: Testing of the accuracy
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 8333.1—2011
目 次
前言.
...............I
范围... 规范性引用文件一般要求. 预调检验.….
1
....
2 3
4.
几何精度检验工作精度检验..
S 6
.......
.3 JB/T 8333.1—2011
前言
JB/T8333《轻便悬臂刨床、龙门刨床》分为两个部分：一第1部分：精度检验;
-第2部分：技术条件。 本部分为 JB/T 8333的第 1部分。 本部分代替JB/T8333.1一1996《轻便悬臂刨床、龙门刨床精度》 本部分与 JB/T8333.1一1996 相比，主要变化如下：
增加了3.1“计量单位”。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：太原第一机床厂。 本部分主要起草人：赵贵平。 本部分所代替标准的历次版本发布情况为：
JB/T 8333.1—1996。
II JB/T 8333.1—2011
轻便悬臂刨床、龙门刨床第1部分：精度检验
1 范围
JB/T 8333的本部分规定了一般用途的轻便悬臂刨床、龙门刨床的预调检验、几何精度和工作精度的检验及相应公差。
本部分适用于最大刨削宽度 800mm1250 mm轻便悬臂刨床、龙门刨床。 2　规范性引用文件
下列文件中的条款通过JB/T8333的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO 230-1: 1996) 3一般要求 3.1计量单位：
本部分中所有线性尺寸及相应公差，均用毫米为单位表示；角度公差主要用比值表示。 3.2相关标准: 3.2.1使用本部分时应按GB/T17421.1一1998，尤其是机床检验前的安装，主轴和其他运动部件的空运转温升、检验方法和检验工具的推荐精度。 3.2.2按GB/T17421.1一1998中 3.1调整机床安装水平。水平仪横向及纵向的读数均不应超过0.04/1000。 3.3检验顺序：
本部分所给出的检验项目的顺序并不表示实际检验顺序。为了使装拆检验工具和检验方便起见，可按任意次序进行检验。 3.4预调检验：
预调检验G01、G02、G03 在装配过程中检验负荷试验后不再检验 3.5　工作精度检验：
工作精度检验应在精加工后进行，而不在粗加工时进行，因为粗加工易产生较大的切削力。 3.6最小公差：
当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1一1998中2.3.1.1的规定，公差最小折算值为0.005mm。 3.7根据用户与制造厂协议，检验项目可以增减， 3.8轴线的移动方向：
平行于床身导轨的方向称为纵向，垂直于纵向的水平方向为横向。
I JB/T 8333.1—2011
4预调检验检验项目
G01
床身导轨在垂直平面内的直线度
简图
L L
公差
刨削长度：≤4000
0.030
>4 000～8 000 0.050 >8 000～12 000 0.080
局部公差：在任意1000测量长度上为0.025
检验工具
水平仪、桥板或其他光学仪器
检验方法
应符合 GB/T 17421.1一1998 中 5.2.1.2.2 的规定。 在床身导轨上，纵向放一桥板，其上放一水平仪。等距离移动桥板，每隔桥板长度记录一次读数，在导轨全长上
检验。画出导轨误差曲线。
误差以曲线对其两端点连线间坐标值的最大代数差值计。 局部误差以任意局部测量长度上各点对其相应曲线两端点连线间坐标值的最大差值计。
2 JB/T 8333.1—2011
检验项目
G02
床身导轨在垂直平面内的平行度
简图
公差
0.030/1 000
检验工具
水平仪、平尺、桥板和检验棒
检验方法
应符合 GB/T17421.1—1998 中 5.4.1.2.7 的规定。 在床身导轨上，纵向放一桥板（V形导轨上放一检验棒)，在桥板和检验棒上横向放一平尺，其上放一水平仪。
等距离移动检具，沿导轨全长上检验。
误差以水平仪读数的最大代数差值计。
3 JB/T 8333.1—2011
检验项目
G03
床身导轨在水平面内的直线度
简图
H
公差
刨削长度：≤4000
0.030
>4 000～8 000 0.050 >8 000～12 000 0.080
局部公差：在任意1000测量长度上为0.020
检验工具
钢丝、显微镜、专用检具或其他光学仪器
检验方法
应符合 GB/T17421.1一1998 中 5.2.1.2.1.2 的规定。 在床身两端固定钢丝支架，与床身导轨平行张紧 一根钢丝，在床身导轨的专用检具上放置显微镜。调整钢丝，使
显微镜读数在导轨两端相等。等距离移动检具，沿导轨全长上检验。画出导轨误差曲线。
显微镜最大和最小读数的差值不应超过公差值。 局部误差以任意相邻两点读数的最大差值计。
4 JB/T 8333.1—2011
5几何精度检验检验项目
G1
工作台面的平面度
简图
公差
刨削长度：≤1000
0.020
>1 000～2 000 0.030 >2 000～4 000 0.040 >4 000～6 000 0.050
局部公差：在任意1000测量长度上为0.020 检验工具
水平仪、桥板或其他光学仪器
检验方法
应符合 GB/T 17421.1—1998 中 5.3.2.3 和 5.3.2.4 的规定。 工作台位于其行程的中间位置。 在工作台面上放一桥板，桥板上放置水平仪。分别按图示方向等距离（每隔一桥板长度）移动桥板，在全长上检
验。分别画出纵向和横向4条曲线。
误差以曲线对其两端点连线间坐标值的最大代数差值计。 纵向误差以其4 条误差曲线中的最大值计。 横向误差以其4条误差曲线中的最大值计。 局部误差以任意局部测量长度上各点对其相应曲线两端点连线间坐标值的最大差值计。
5
