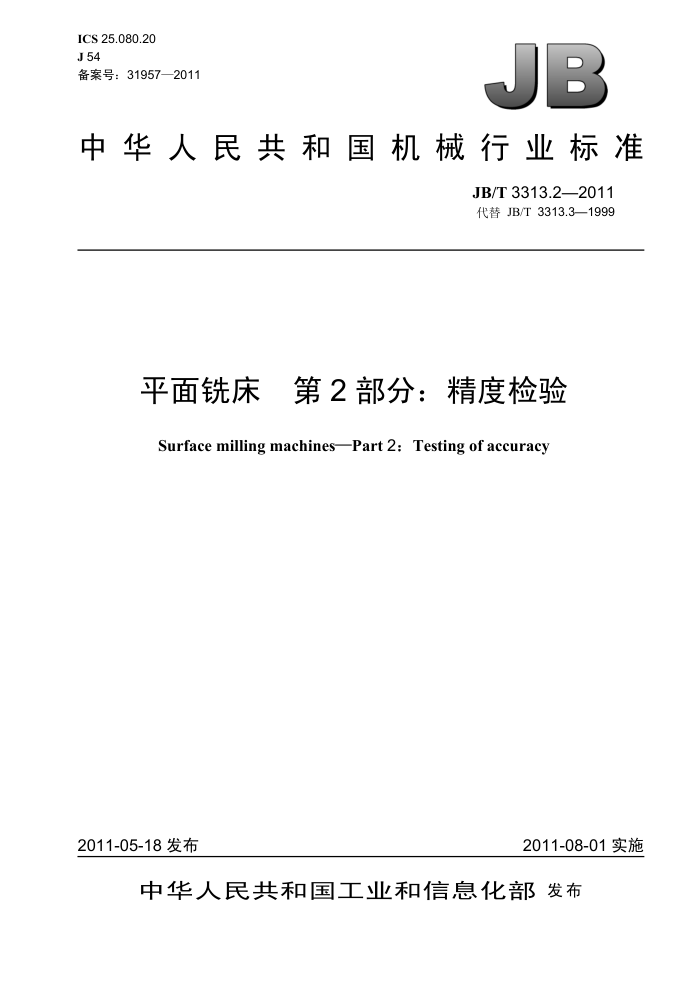

ICS 25.080.20 J 54 备案号：31957—2011
JB
中华人民共和国机械行业标准
JB/T 3313.2—2011 代替 JB/T 3313.3—1999
平面铣床 第2 部分：精度检验 Surface milling machines—Part 2: Testing of accuracy
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3313.2—2011
目 次
前言. 1
.1
范围. 规范性引用文件
2 3
般要求
一
3.1计量单位 3.2安装水平 3.3检验顺序.. 3.4检验项目 3.5检验工具 3.6工作精度检验 3.7最小公差值 3.8检验方向 3.9检验平面 3.10轴线及运动方向的命名， 4　几何精度检验 5工作精度检验. 图1立式平面铣床图2柱式平面铣床，图3端面式平面铣床图4滑枕式平面铣床，图 ５ 圆工作台式平面铣床
................
.................
........
19
...................
.............. JB/T 3313.2—2011
前言
JB/T3313《平面铣床》分为以下三个部分：
第1部分：型式与参数; -第2部分：精度检验；第3部分：技术条件。
本部分为JB/T3313的第2部分。 本部分代替JB/T3313.3一1999《平面铣床精度检验》。 本部分与JB/T3313.3一1999相比，主要变化如下：
在范围内，立式、柱式和端面式平面铣床工作台宽度范围增加了“250mm”一档，增加了“工作台面宽度400mm～1000 mm滑枕式平面铣床和工作台面直径1000 mm～2000 mm的圆工作台式铣床”; -在一般要求中增加了检验方向、检验平面、轴线及运动方向的命名; 在几何精度检验中，增加了G3项圆工作台面的跳动、G8项滑枕移动对工作台面的平行度和G13 项滑枕横向移动对工作台纵向移动的垂直度
本部分由中国机械工业联合会提出本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：南昌凯马有限公司。 本部分主要起草人：陈水香、谌武、张明运。 本部分所代替标准的历次版本发布情况为：
-JB 3312—1983; - JB/T 3313.3—1999。
A JB/T 3313.2—2011
平面铣床　第2部分：精度检验
1 范围
JB/T3313的本部分规定了平面铣床的几何精度和工作精度的检验方法。 本部分适用于一般用途的工作台面宽度 250 mm～630 mm 的立式平面铣床、工作台面宽度
250 mm～1000 mm的柱式、端面式平面铣床、工作台面宽度400 mm～1000mm 的滑枕式平面铣床和工作台面直径1000 mm～2 000 mm 的圆工作台式平面铣床。 2　规范性引用文件
下列文件中的条款通过JB/T3313的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO 230-1: 1996)
GB/T19660—2005工业自动化系统与集成　机床数值控制　坐标系和运动命名（ISO841：2001， IDT) 3一般要求 3.1计量单位
本部分中所有线性尺寸及相应的公差均用毫米（mm）表示；角度偏差主要用比值表示，但在某些情况下为了清晰，也用微弧度（μrad）或角秒（”）表示。其换算关系见公式（1）:
0.01/1 000=10 μrad～2" ...
（1)
3.2　安装水平
使用本部分时应按GB/T17421.1一1998中 3.1调整机床安装水平。将工作台置于行程的中间位置，在工作台中央放置水平仪，水平仪在纵向和横向的读数均不超过0.04/1000。机床检验前主轴和其他运动部件的空运转升温、测量方法和检验工具的推荐精度也应符合GB/T17421.1的规定。 3.3检验顺序
本部分规定的检验顺序并不表示实际检验顺序。为了使装拆检验工具和检验方便起见，可按任意次序进行检验。 3.4检验项目
检验机床时，根据结构特点并不是必须检验本部分中的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目必须在机床订货时明确提出。 3.5检验工具
本部分所规定的检验工具仅为例子，可以使用相同指示器或具有至少相同精度的其他检验工具。指示器应具有0.001 mm的分辨率。 3.6　工作精度检验
工作精度检验应在精加工后进行。 3.7最小公差值
当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm 时，仍按0.005mm 计。
1 JB/T 3313.2—2011
3.8检验方向
平行于工作台T形槽的方向称为纵向，垂直于纵向的水平方向称为横向。 3.9检验平面
平行于纵向的直立平面称为纵向平面，垂直于纵向平面的直立平面称为横向平面。 3.10　轴线及运动方向的命名
机床的轴线及运动方向的命名应按GB/T19660 的规定 3.10.1立式平面铣床机床部件及运动轴线的名称如图1所示。
立柱
主轴箱
工作台
床身
进给箱、
X
图1立式平面铣床
3.10.2柱式平面铣床机床部件及运动轴线的名称如图2所示。
立柱
主轴箱-
立柱
工作台
主轴箱工作台
床身
床身
a)单柱平面铣床
b)双柱平面铣床
图2　柱式平面铣床
3.10.3端面式平面铣床机床部件及运动轴线的名称如图3所示。 2 JB/T 3313.2—2011
铣削头
铣削头
侧底座
侧底座
工作台
工作台
床身
床身
a）端面铣床
b）双端面铣床
图3端面式平面铣床
3.10.4滑枕式平面铣床机床部件及运动轴线的名称如图4所示。
立柱
滑枕字滑座
滑枕十字滑座
工作
工作台
床身
床身
a)单柱滑枕铣床
b)双柱滑枕铣床
图4滑枕式平面铣床
3.10.5圆工作台式平面铣床机床部件及运动轴线的名称如图5所示。
主轴箱立柱工作台
进给箱
侧底座、
工作台底座
蜗杆箱
图5　圆工作台式平面铣床
3 JB/T 3313.2—2011
4几何精度检验检验项目
G1
主轴箱垂直移动对工作台面的垂直度（仅适用于立式、柱式、滑枕式、圆工作台式平面铣床)： a）在横向垂直平面内（YZ平面); b）在纵向垂直平面内（立式：ZX平面；卧式：XY平面）
简图
公差
a）0.025/300（α≤90°） b）0.025/300
检验工具
指示器和角尺
检验方法
应符合 GB/T17421.1一1998 中 5.5.2.2.2 的规定。 工作台位于行程的中间位置。 角尺放在工作台面上： a）在横向垂直平面内（YZ平面)；b）在纵向垂直平面内（立式：ZX平面；卧式：XY平面）。固定指示器，使其
测头触及角尺检验面。在规定测量长度上移动主轴箱，锁紧检验。
a)、b）误差分别计算。误差以指示器读数的最大差值计。
4 JB/T 3313.2—2011
G2
检验项目
工作台面的平面度
简图
2)
1)
公差
在 1000测量长度内为 0.040 工作台长度每增加1000，或直径每增加200，公差值增加0.005 最大公差为0.050 局部公差：在任意300测量长度上为0.020
检验工具
平尺、量块或精密水平仪
检验方法
应符合 GB/T 17421.1—1998 中 5.3.2.2 和 5.3.2.3的规定。 工作台位于行程的中间位置。 用平尺检验：按图示规定,将等高量块分别放在工作台面的 α、b、c三个基准点上。平尺放在α一 等高量块上,
在e 点处放一可调量块，调整后，使其与平尺的检验面接触。再将平尺放在b一e量块上，在d 点处放一可调量块，调整后，使其与平尺的检验面接触。用同样方法，将平尺放在d一c和b一c量块上，分别确定 h、g位置的可调量块。
按图1）所示方位放置平尺。用量块测量工作台面与平尺检验面间的距离，误差以其最大与最小距离之差值计。 圆工作台按图2）所示方位放置平尺。用量块测量工作台面与平尺检验面间的距离，误差以其最大与最小距离之
差值计。
用水平仪检验：按GB/T17421.1－1998中图44和图47所示的方法进行。
