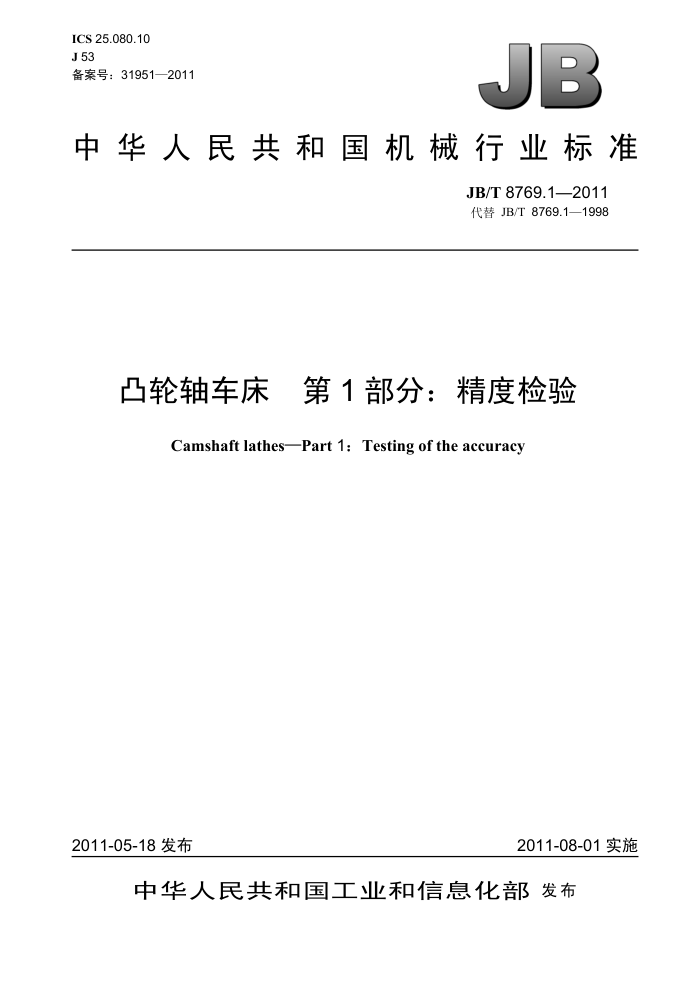

ICS 25.080.10 J53 备案号：31951—2011
JB
中华人民共和国机械行业标准
JB/T 8769.1—2011 代替 JB/T 8769.1—1998
凸轮轴车床 第1部分：精度检验
-
Camshaft lathesPart 1: Testing of the accuracy
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 8769.1—2011
目 次
前言.. 1 范围..
. III
.............................
........................
规范性引用文件. 3 一般要求
2.
几何精度检验，
4 5
工作精度检验.
.16 JB/T 8769.1—2011
前言
JB/T8769《凸轮轴车床》分为两个部分：
第1部分：精度检验; 第2部分：技术条件。
本部分为JB/T8769的第1部分。 本部分代替JB/T8769.1一1998《凸轮轴车床精度》。 本部分与JB/T8769.1一1998相比，主要变化如下：
将原标准名称“凸轮轴车床精度”修改为“凸轮轴车床第1部分：精度检验”; 将规范性引用文件中原标准代号替换成现行标准代号；增加了前言。
本部分由中国机械工业联合会提出本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：沈阳机床（集团）有限责任公司。 本部分主要起草人：王兴海。 本部分所代替标准的历次版本发布情况为：
-JB/T 8769.1—1998。
III JB/T 8769.1—2011
凸轮轴车床第1部分：精度检验
1 范围
JB/T8769 的本部分规定了凸轮轴车床的几何精度和工作精度的要求及检验方法。 本部分适用于最大工件回转直径至 130mm、最大工件长度至1500 mm、采用液压仿形刀架加工凸
轮形面的凸轮轴车床。 2规范性引用文件
下列文件中的条款通过JB/T8769的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO 230-1: 1996) 3一般要求 3.1机床检验前应按 GB/T 17421.1一1998 中 3.1调整机床安装水平。水平仪在纵向和横向的读数不应超过 0.04/1 000。 3.2本部分所列出的精度检验项目顺序，并不表示实际检验顺序。检验时，为了装拆检验工具和检验方便安排检验顺序。 3.3工作精度检验，应在精车后的试件上进行。 3.4当实测长度与本部分规定的长度不同时，公差按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005mm 时，仍按0.005mm计。 3.5精度检验中的线性尺寸和公差的单位用毫米（mm）表示。
1 JB/T 8769.1—2011
4几何精度检验检验项目
G1
床身导轨精度： a）纵向：导轨在垂直平面内的直线度； b）横向：导轨在垂直平面内的平行度。
简图
-
a)
b)
公差
0.015（） 0.025（）
a)D.≤500
500 b） 0.040/1 000 检验工具
精密水平仪
检验方法
应符合 GB/T 17421.1—1998 中 a）3.1.1，5.2.1.2.2.1；b）5.4.1.2.7的规定 a）在溜板上靠近前导轨处，纵向放一水平仪。等距离（近似等于规定的局部误差的测量长度）移动溜板检验。 将水平仪的读数依次排列，画出导轨误差曲线。曲线相对其两端点连线的最大坐标值就是导轨全长的直线度误差。
曲线上任意局部测量长度的两端点相对曲线两端点连线的坐标差值就是导轨的局部误差。
b）在溜板上横向放一水平仪，等距离移动溜板检验［移动距离同a）]。 水平仪在全部测量长度上读数的最大代数差值就是导轨的平行度误差。
注：D。 最大工件长度
2 JB/T 8769.1—2011
检验项目
G2
溜板移动在水平面内的直线度（尽可能在两顶尖间轴线和刀尖所确定的平面内检验）
简图
公差
D≤500 500 0.015 0.020
检验工具
指示器和检验棒
检验方法
将指示器固定在溜板上，使其测头触及主轴和尾座顶尖的检验棒表面上，调整尾座，使指示器在检验棒两端的读数相等。移动溜板在全行程上检验。指示器读数的最大代数差值就是直线度误差。
3 JB/T 8769.1—2011
检验项目
G3
尾座移动对溜板移动的平行度： a）在垂直平面内； b）在水平平面内。
简图
L=常数
公差
a）和b) D≤500 500 0.025 0.035
检验工具
指示器
检验方法
应符合GB/T17421.1—1998中5.4.2.2.5的规定。 将指示器固定在溜板上，使其测头触及近尾座体端面的顶尖套上：a）在垂直平面内；b）在水平平面内。锁紧顶
尖套，使尾座与溜板一起移动，在溜板全部行程上检验。
a）、b）误差分别计算。指示器在任意 500 mm行程和全部行程上读数的最大差值就是局部和全长上的平行度误
差。
4 JB/T 8769.1—2011
检验项目
G4
a）主轴的轴向窜动; b）主轴轴肩支承面的跳动。
简图
公差
a） 0.010 b）0.020
检验工具
指示器和专用检具
检验方法
应符合 GB/T17421.1—1998中 5.6.2.2、5.6.3.2 的规定。 固定指示器，使其测头触及：a）插入主轴锥孔的检验棒端部的钢球上；b）主轴轴肩支承面上。旋转主轴检验。 a）、b）误差分别计算。指示器读数的最大差值就是轴向窜动误差和轴肩支承面的跳动误差。
5
