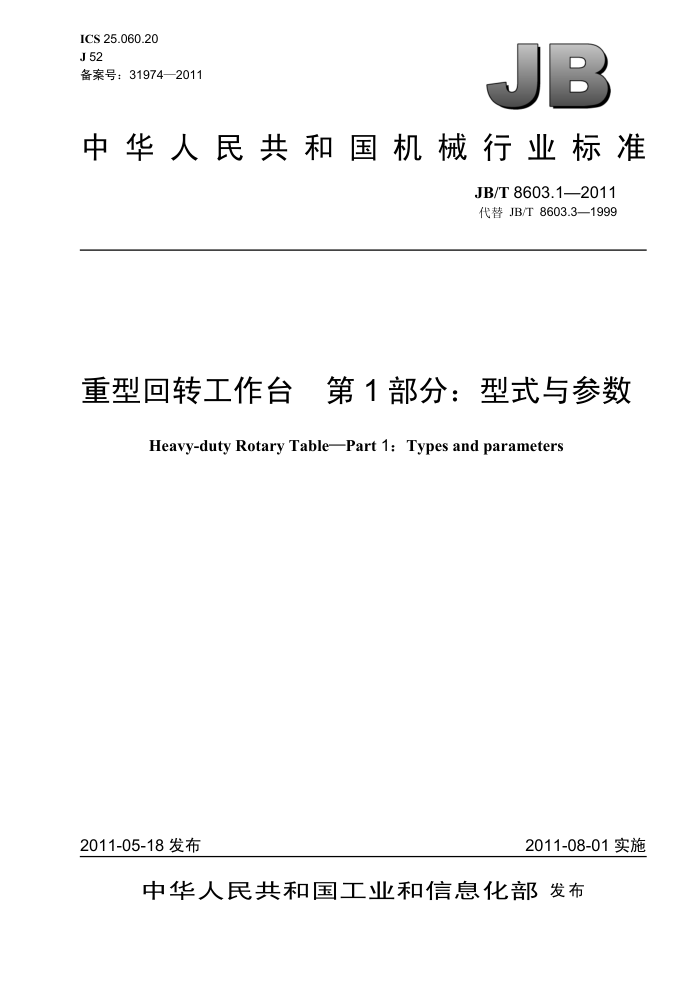

ICS 25.060.20 J 52 备案号：31974—2011
JB
中华人民共和国机械行业标准
JB/T 8603.12011 代替 JB/T 8603.3—1999
重型回转工作台 第 1部分：型式与参数
Heavy-duty Rotary TablePart 1: Types and parameters
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 8603.1—2011
目 次
前言.…
..
.............
范围. 规范性引用文件..
1
2
3 参数..… 图1固定式重型回转工作台图2　移动式重型回转工作台.… 表 参数
..............................
.................................
........................
....................................
.......................................L JB/T 8603.1—2011
前言
JB/T8603《重型回转工作台》分为以下三个部分：
一第 1部分：型式与参数; -第2部分：精度检验；第3部分：技术条件。
本部分为JB/T8603的第1部分。 本部分代替JB/T8603.3一1999《重型回转工作台参数》。 本部分与JB/T8603.3—1999相比，主要变化如下：
对条款表述等用词及内容、图标进行了修改；对第1章“范围”的内容进行了修改; -对第3章“参数”中的工作台最大承载重量进行了修改。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：齐齐哈尔二机床（集团）有限责任公司、武汉重型机床集团有限公司。 本部分主要起草人：王惠临、王跃宏、伍竞平本部分所代替标准的历次版本发布情况为：
ZB J52 011—1989; -JB/T 8603.3—1999。
II JB/T 8603.1—2011
重型回转工作台第 1部分：型式与参数
1 范围
JB/T 8603 的本部分规定了重型回转工作台的参数。 本部分适用于新设计最大承载重量10 t～100 t、工作台面宽度或直径1250 mm～5 000 mm 的一般
用途的重型回转工作台。 2　规范性引用文件
下列文件中的条款通过 JB/T8603 的本部分的引用而成为本部分的条款。凡是注日期的引用文件,
其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 158—1996 机床工作台T 形槽和相应螺栓（eqvISO 299：1987） 3参数
重型回转工作台的型式如图1、图2 所示，参数宜符合表 1的规定。
L
图1固定式重型回转工作台 JB/T 8603.1—2011
图 2 移动式重型回转工作台
表1 参数
工作台工作面尺寸B×L 1 250× 1 600 × 2 000 X 2 500X 3 450X 4 000 X 5 000 X
1 600 10
2 000
2 500
3 000 40
4 000 63
5 000
6 000 100
mm
工作台最大承载重量
20
30
80
t
工作台最小行程
2 500 2 500 2 500
1 500
1 500
2 000
2 000
mm T 形槽宽度
42
48
54
28
28
36
36
mm
注：T形槽其余尺寸按GB/T158—1996的规定。
