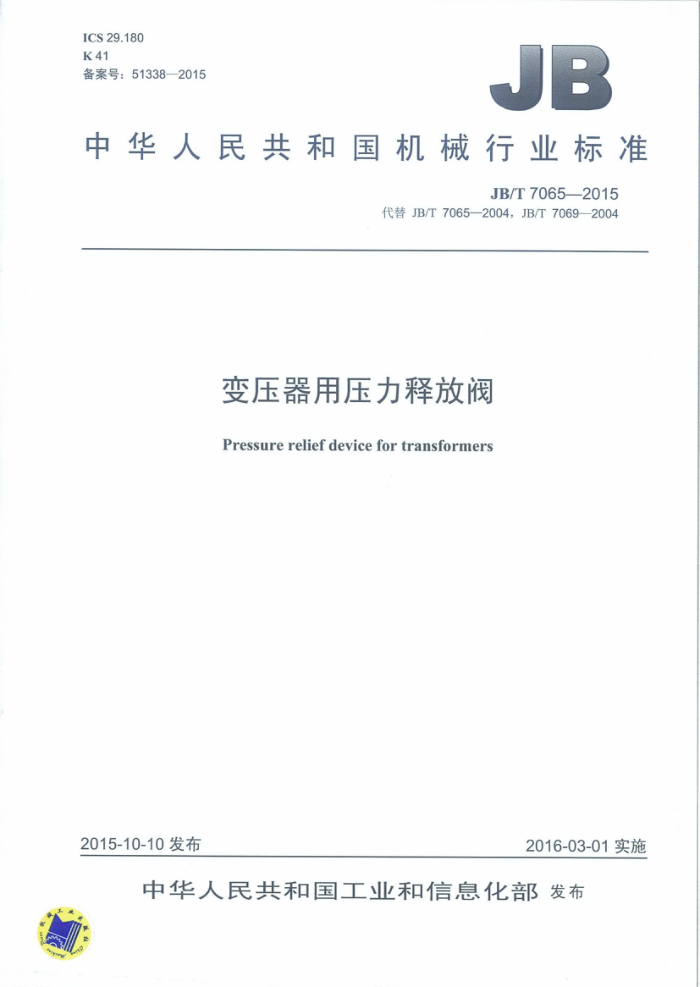

JB/T 7065-2015 变压器用压力释放阀 ICS29.180 K41 备案号:51338—2015
JB
中华人民共和国机械行业标准
JB/T70652015
代替JB/T7065—2004,JB/T7069—2004
变压器用压力释放阀
Pressure relief device for transformers
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T 7065--2015
目 次
前言
1
范围 2规范性引用文件 3术语和定义 4结构型式、产品型号、产品规格及安装尺寸
1
..--+--+++++++++++++-+
4.1结构型式 4.2 产品型号. 4.3 产品规格.. 4.4 安装尺寸。 5技术要求
...+
电此中电电
2
..*....2
.2
5.1 性能参数... 5.2 使用条件 5.3 动作性能... 5.4 密封性能
.3
排量性能.…
5.5 5.6500次动作可靠性. 5.7 信号开关接点容量
.......P.-...P.-+.++-++-+
5.8 信号开关绝缘性能. 5.9 密封圈耐汕及耐老化性能 5.10 外观要求..… 5.11 外壳防护性能. 5.12防潮、防盐雾和防霉菌的要求 5.13抗振动能力, 6试验项目和试验要求 6.1 试验项目 6.2 试验要求, 7标志、包装、运输、贮存和出厂文件表1 产品规格表2安装尺寸. 表3性能参数表4信号开关接点容量.. 表5开启压力试罐容积.. 表6关闭压力试罐容积
++.++.++++++++++.
....*.+++.*. 4
+
.2
6 JB/T7065—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7065—2004《变压器用压力释放阀》和JB/T7069—2004《变压器用压力释放阀 试
验导则》,与JB/T7065一2004相比主要技术变化如下:
对标准的结构进行了调整,完善了试验方法(即将JB/T7069一2004《变压器用压力释放阀 试验导则》中的有关内容合并到了该标准中);对引用文件进行了调整; -对定义进行了调整;对产品的结构型式及安装尺寸进行了调整;对使用条件重新进行了规范;一将防潮、防盐雾性能改为防潮、防盐雾和防霉菌要求;一对其他有关的技术内容进行了修改和完善。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会(SAC/TC44)归口。 本标准起草单位:沈阳变压器研究院股份有限公司、沈阳沈变所电气科技有限公司、沈阳东电电力
设备开发有限公司、特变电工沈阳变压器集团有限公司、科盟(合肥)变压器组件有限公司、沈阳明远电器设备有限公司、西安西电变压器有限责任公司、明珠电气有限公司、特变电工衡阳变压器有限公司。
本标准主要起草人:张显忠、肖斌、王新建、姜合、王江晖、杨海群、杨陆卫、蔡定国、谢文英。 本标准所代替标准的历次版本发布情况为:
-JB/T7065—1993,JB/T7065—2004; -JB/T7069—1993,JB/T7069—2004。
II JB/T7065—2015
变压器用压力释放阀
1范围
本标准规定了压力释放阀的术语和定义、结构型式、产品型号、产品规格及安装尺寸、技术要求、 试验项目和试验要求、标志、包装、运输、贮存和出厂文件。
本标准适用于油浸式变压器(包括互感器、电抗器、分接开关等)产品上安装的压力释放阀(以下简称释放阀)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分:邵氏硬度计法(邵尔硬度) GB/T531.2石 硫化橡胶或热塑性橡胶压入硬度试验方法第2部分:便携式橡胶国际硬度计法 GB 1094.1 电力变压器第1部分:总则 GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T2423.4 电工电子产品环境试验 第2部分:试验方法试验Db:交变湿热(12h+12h循环) GB/T2423.16 电工电子产品环境试验第2部分:试验方法试验J及导则:长霉 GB/T2423.17 电工电子产品环境试验第2部分:试验方法试验Ka:盐雾 GB/T2900.95 电工术语变压器、调压器和电抗器 GB4208 外壳防护等级(IP代码) JB/T3837 变压器类产品型号编制方法 JB/T8448.1 变压器类产品用密封制品技术条件第1部分:橡胶密封制品 JB/T8448.2 变压器类产品用密封制品技术条件第2部分:软木橡胶密封制品
3术语和定义
GB/T2900.95界定的以及下列术语和定义适用于本文件。
3.1
开启压力operatingpressure 释放阀的膜盘跳起、变压器油连续排出时,膜盘所受到的进口压力。
3.2
关闭压力closingpressure 膜盘重新接触阀座或开启高度为零时,膜盘所受到的进口压力(即通过密封装置的泄漏停止时的压力)。
3.3
开启时间 opentime 膜盘离开阀座、达到最大开启高度所用的时间。
3.4
密封压力sealpressure JB/T7065—2015
高于关闭压力、低于开启压力且能保证释放阀可靠密封的最大压力。
结构型式、产品型号、产品规格及安装尺寸
4
4.1 结构型式
释放阀的主要结构型式为外(或内)弹簧式,分为带或不带定向喷射装置两种,主要由阀体及电气、 机械信号装置组成。 4.2产品型号
释放阀的产品型号表示如下,其他应符合JB/T3837的要习 YSED-OOOD
特殊使用环境代号带信号开关标“K”,带机械信号标“J”,两者都带标“KJ” 喷油有效口径,单位为毫米 (mm)开启压力单位为千帕(kPa)设印序号阀释放压力
注蒙 在特殊使用环境代中 天热带地区用TA”表示 热带地区用“TIT"表示,干、 湿热带区用“T”表示。 4.3 产品规格
释放阀的产品规格应符合表工的现定。 经制造方 与用广协商务也可采用其他规格
表1产品规格
喷油有效口径mm
开启压力 kPa 5、25 35、55
Φ25 p50 $80 Φ130
55、70、85
35、
4.4安装尺寸
释放阀的安装可采用法兰安装或螺纹安装,释放阀的安装尺寸应符合表2的规定。 经制造方和用户协商,也可采用其他规格。
表2安装尺寸
喷油有效口径
安装法兰螺孔中心直径
连接管内径
安装螺纹直径×螺距
数量×螺栓直径
mm $25 $50 $80 Φ130
mm Φ45 80 Φ130 Φ155
mm $90 Φ130
M33X2 M60X2
4(3)XM10
4XM12 6(8)XM16
$170(200) $235(240)
6XM16(8XM20)
2 JB/T70652015
5技术要求
5.1 性能参数
释放阀的开启压力、关闭压力和密封压力应符合表3的规定。
表3 性能参数
单位为千帕
开启压力
关闭压力(不小于)
密封压力(不小于)
开启压力偏差
15 25 35 55 70 85
8 13.5 19 29.5 37.5 45.5
9 15 21 33 42 51
±5
5.2 使用条件
释放阀除应满足GB1094.1规定的使用条件外,还应满足下列使用条件:
环境温度:-30℃~40℃;允许工作温度:-30℃~115℃;安装位置:释放阀可安装在油箱盖上、升高座上或油箱上部侧壁上。
5.3动作性能 5.3.1开启压力
释放阀的开启压力应符合表3的规定带有机械信号标志的释放阀,当释放阀开启后,标志杆应明显动作。释放阀关闭时,标志杆仍应滞
留在开启后的位置上,手动复位。装有信号开关的释放阀,当释放阀开启后,信号接点应可靠地切换并自锁,手动复位。
如有其他特殊要求,则由用户与制造方协商。 5.3.2关闭压力
释放阀的关闭压力应符合表3的规定。 5.3.3开启时间
当作用在膜盘上的压力达到开启压力时,释放阀应快速开启,其开启时间不应大于2ms。 5.3.4高、低温开启性能
当温度在-30℃~115℃范围内时,释放阀的开启压力应符合表3的规定。 5.3.5时效开启性能
装配好的释放阀,在至少静放24h后的第一次开启压力应符合表3的规定。 5.4密封性能 5.4.1密封压力值的密封性能
释放阀关闭时,向释放阀施加表3规定的密封压力值的静压,历时2h,应无渗漏。
3 JB/T7065—2015
高于关闭压力、低于开启压力且能保证释放阀可靠密封的最大压力。
结构型式、产品型号、产品规格及安装尺寸
4
4.1 结构型式
释放阀的主要结构型式为外(或内)弹簧式,分为带或不带定向喷射装置两种,主要由阀体及电气、 机械信号装置组成。 4.2产品型号
释放阀的产品型号表示如下,其他应符合JB/T3837的要习 YSED-OOOD
特殊使用环境代号带信号开关标“K”,带机械信号标“J”,两者都带标“KJ” 喷油有效口径,单位为毫米 (mm)开启压力单位为千帕(kPa)设印序号阀释放压力
注蒙 在特殊使用环境代中 天热带地区用TA”表示 热带地区用“TIT"表示,干、 湿热带区用“T”表示。 4.3 产品规格
释放阀的产品规格应符合表工的现定。 经制造方 与用广协商务也可采用其他规格
表1产品规格
喷油有效口径mm
开启压力 kPa 5、25 35、55
Φ25 p50 $80 Φ130
55、70、85
35、
4.4安装尺寸
释放阀的安装可采用法兰安装或螺纹安装,释放阀的安装尺寸应符合表2的规定。 经制造方和用户协商,也可采用其他规格。
表2安装尺寸
喷油有效口径
安装法兰螺孔中心直径
连接管内径
安装螺纹直径×螺距
数量×螺栓直径
mm $25 $50 $80 Φ130
mm Φ45 80 Φ130 Φ155
mm $90 Φ130
M33X2 M60X2
4(3)XM10
4XM12 6(8)XM16
$170(200) $235(240)
6XM16(8XM20)
2 JB/T7065—2015
6 试验项目和试验要求
6.1 试验项目
6.1.1例行试验
例行试验项目如下: a)外观检查(按6.2.2.1); b)开启压力试验(按6.2.2.2); c)开启时间试验(按6.2.2.3); d)信号开关绝缘性能试验(按6.2.2.4); e)时效开启性能试验(按6.2.2.5): f)密封压力值的密封性能试验(按6.2.2.6)。
6.1.2 型式试验
释放阀除应进行6.1规定的例行试验项目外,还应进行下列型式试验项目 a)关闭压 力试验 (按62号 b)高温 开启性能试验 (按6228) c)低温 开启性能试验 (按6229) d)密封 封圈耐油及耐老化性能试验 按6.2 e)真空密封 性能试验 按62 11); f)500次动价 作可靠性试验 安6.2.2.12 g)排量性能 试验(按6 h)外壳防护 性能试验 按62 1)抗振动能力试验(按62215 正常生产的产品应至少 每5年进行 次型式试验 另外,当遇到下列情况之一时,需重新进行型式


4
试验:
a)新产品试制生产时; b)当设计、 艺 材料的变更足以引起产品性能变化时; c)停产期超过6个月再恢复生产时; d)例行试验结果与前次型式试验结果有较大差异时。 新产品需有两台进行型式试验。其他情况下,应从一批产品中抽取2%,但不少于5台。
6.1.3特殊试验
特殊试验项目如下: a)防潮性能试验(按6.2.2.16,相应变压器、互感器、电抗器、分接开关等产品有此项要求时); b)防盐雾性能试验(按6.2.2.17,相应变压器、互感器、电抗器、分接开关等产品有此项要求时); c)防霉菌性能试验(按6.2.2.18,相应变压器、互感器、电抗器、分接开关等产品有此项要求时)。
6.2试验要求 6.2.1主要设备或装置 6.2.1.1试验用空气压缩机
空气压缩机出口压力应整定在450kPa~550kPa之间。
