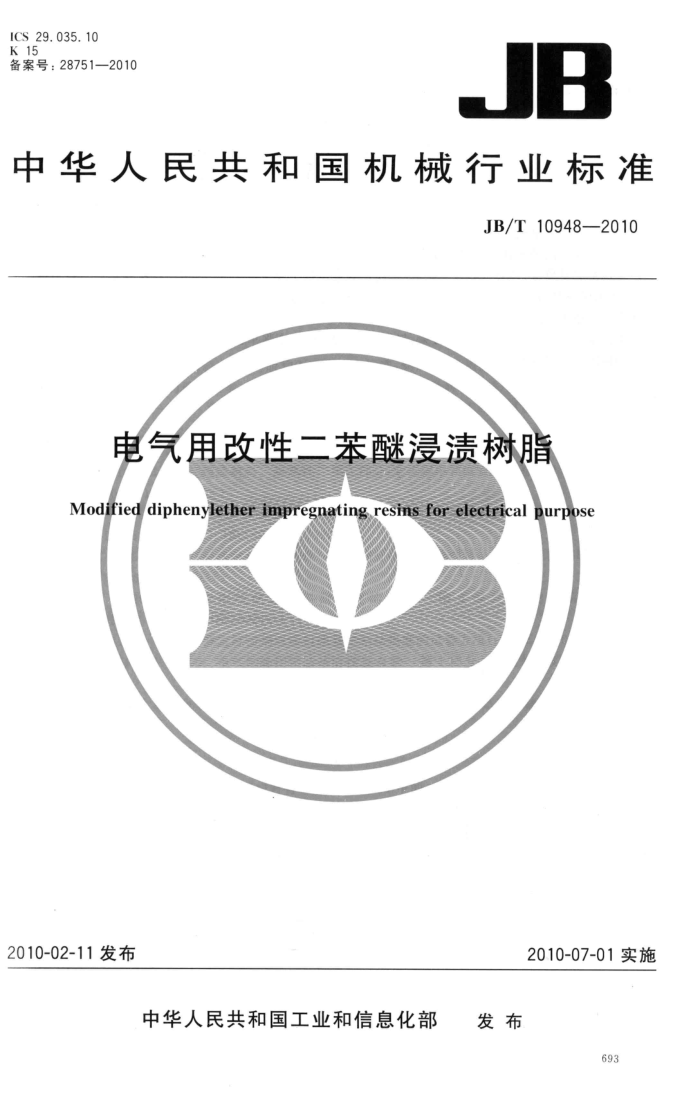

ICS 29.035.10 K 15 备案号：28751—2010
JB
中华人民共和国机械行业标准
JB/T10948—2010
电气用改性二苯醚浸渍树脂 Modified diphenylether impregnating resins for electrical purpose
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部
发布
693 JB/T 10948—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51)归口。 本标准起草单位：桂林电器科学研究所、浙江荣泰科技企业有限公司、四川东材科技集团股份有限
公司、国家绝缘材料工程技术研究中心、苏州巨峰绝缘材料有限公司、株洲时代电气绝缘有限责任公司、 广州市宝力达电气材料有限公司。
本标准主要起草人：马林泉、曹万荣、赵平、马庆柯、张犇、李强军、周树东。 本标准为首次发布。
694 JB/T10948—2010
电气用改性二苯醚浸渍树脂
1范围
本标准规定了电气用改性二苯醚浸渍树脂的要求和试验方法。 本标准适用于H级改性二苯醚浸渍树脂。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验（IEC60243-1：1998，
IDT)
GB/T1981.2一2009电气绝缘用漆第2部分：试验方法（IEC60464-2：2001,MOD） GB/T11026.1电气绝缘材料耐热性第1部分：老化程序和试验结果的评价（GB/T11026.1-
2003,IEC 60216-1:2001,IDT)
GB/T11026.2 确定电气绝缘材料耐热性的导则 第2部分：试验判断标准的选择(GB/T11026.2—2000,idtIEC60216-2:1990)
GB/T11026.3电气绝缘材料耐热性第3部分：计算耐热性特征参数的规程（GB/T11026.3- 2006,IEC 60216-3:2002,IDT)
GB/T11026.4确定电气绝缘材料耐热性的导则第4部分：老化烘箱 单室烘箱 (GB/T11026.4-1999,idtIEC.60216-4-1:1990)
GB/T11028一1999测定浸渍剂对漆包线基材粘结强度的试验方法（eqVIEC61033：1991） GB/T15022.1一2009电气绝缘用树脂基活性复合物第1部分：定义及一般要求（IEC60455
1:1998,IDT)
GB/T15022.2—2007电气绝缘用树脂基活性复合物第2部分：试验方法（IEC60455-2：1998， MOD) 3要求
一次交货的所有浸渍树脂除了应符合GB/T15022.1中的一般要求外，还应符合表1的要求。 4试验方法 4.1外观
外观应按GB/T1981.2—2009中的5.1进行测定。 4.2粘度
粘度应按GB/T1981.2—2009中的5.4进行测定。 4.3胶凝时间
胶凝时间应按GB/T15022.2一2007中的4.14进行，于135℃土2℃或制造商提供的其他温度下进行测定。 4.4贮存稳定性
贮存稳定性应按GB/T15022.2—2007中的4.4进行测定，贮存条件：60℃土2℃/96h。
695 JB/T10948—2010
表1 性能要求
序号 1 外观 2 粘度（4号杯，23℃±1℃） 3 胶凝时间（135℃士2℃） 4 贮存稳定性［密闭容器中，（60℃土2℃）/96h］ 5 厚层固化性 6 电气强度（匀速升压，23℃土2℃）
单位
性 能
要
求
棕黄色至棕红色透明液体，无机械杂质和不溶粒子 30~80
S
min 供需双方商定
粘度增长倍数≤1.0 不次于S1U1I2.2均匀
一
MV/m ≥20 Q.m
体积电阻率 23℃±2℃ 浸水24h后 180℃±2℃ 粘结强度（螺旋线圈法） 23℃±2℃ 180℃±2℃
≥1. 0X1013 ≥1. 0X1012 ≥1. 0 X108
N
≥80 >5 ≥180
8
9 温度指数 4.5厚层固化性
厚层固化性应按GB/T15022.2—2007中的4.16进行测定，固化条件由制造商提供。 4.6电气强度
电气强度应按GB/T1408.1-2006，采用$25mm/Φ75mm电极、匀速升压方式进行测定，试样直径为100mm土2mm、厚度为1.0mm土0.1mm，试样固化条件由制造商提供。 4.7体积电阻率
体积电阻率应按GB/T15022.2—2007中的5.6.1进行测定，试样固化条件由制造商提供。 4.8粘结强度
粘结强度应按GB/T11028一1999中的3.2进行测定，用来绕制螺旋线圈的漆包线类型以及试样固化条件由制造商提供。 4.9温度指数
温度指数应按GB/T11026.1～11026.4进行测定，试验判断标准：粘结强度、螺旋线圈法，失效终点为22N。
注：如制造商对浸渍树脂的组成和制造工艺无重大变更，此项试验不必重做。
