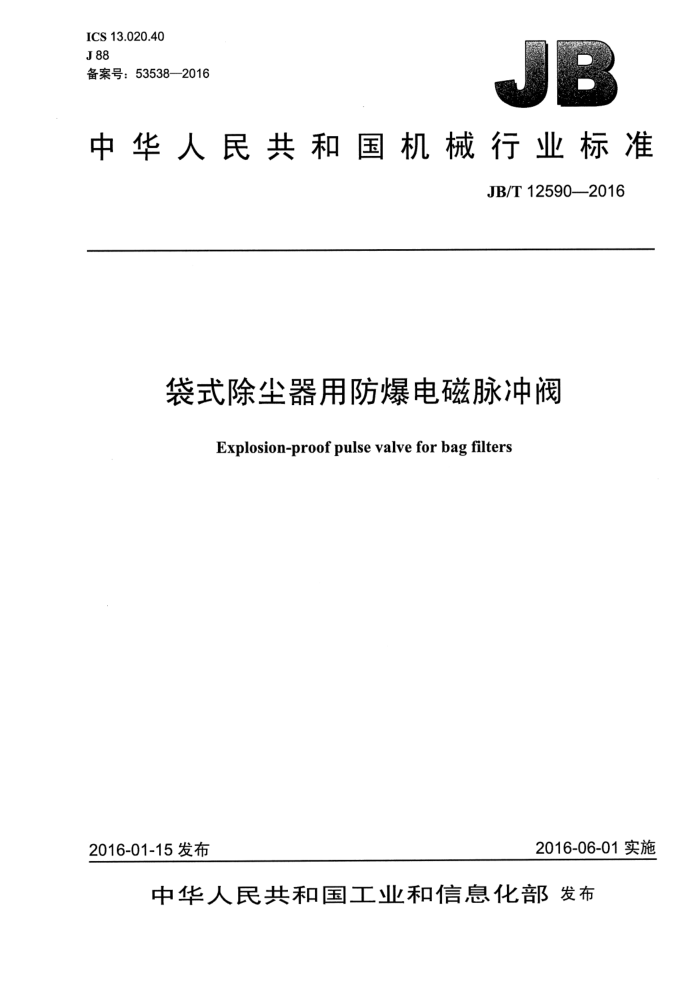

ICS 13.020.40 J88 备案号：53538—2016
中华人民共和国机械行业标准
JB/T 12590—2016
袋式除尘器用防爆电磁脉冲阀
Explosion-proof pulse valve for bag filters
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12590-2016
目 次
前言
-
..................
范围规范性引用文件.
1
2 3术语和定义
4分类... 5技术要求 5.1基本要求.. 5.2设计要求 5.3制造要求. 5.4 性能要求 6试验方法.. 6.1 试验条件. 6.2 外观检验. 6.3 脉冲阀最高表面温度试验 6.4 脉冲阀的防护等级试验 6.5 脉冲阀的热循环试验.. 6.6 脉冲阀耐热、耐寒、耐光性试验 6.7 脉冲阀的绝缘介电强度试验 6.8 电缆拔脱试验 6.9 抗振动试验， 6.10耐压试验 6.11 电磁回路性能试验， 6.12脉冲阀寿命试验 6.13开启电压检验 6.14开启响应时间检验 6.15关闭能力检验， 6.16 喷吹性能试验 6..17温、湿度试验. 6.18抗冲击试验 7检验规则.. 7.．取证审查.…. 7.2检验分类， 8标志、包装、运输和贮存..…. 8.1包装标识与随机文件 8.2 标志 8.3 包.装. 8.4 运输和贮存，
?
.................................
?
....P.. ...............................
2
6
(
.............. 6
.6
6
.........
6
........ 6
6 6 6 .6
......................
...................................
7
.t....e.e.#
+.......................
Xo
中.......
X
d
.........................
9
表1脉冲阀检验项目及要求
1 JB/T 12590—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：苏州协昌环保科技股份有限公司、南阳防爆电气研究所、中机生产力促进中心、
福建龙净环保股份有限公司。
本标准主要起草人：陆亚萍、陈鸣宇、鲁华火、孙景富、韩璐遥、林宏。 本标准为首次发布。
II JB/T 12590—2016
袋式除尘器用防爆电磁脉冲阀
1范围
本标准规定了袋式除尘器用防爆电磁脉冲阀（以下简称脉冲阀）的术语和定义、分类、技术要求、 试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于袋式除尘器用防爆电磁脉冲阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1爆炸性环境　第1部分：设备　通用要求 GB3836.9爆炸性环境第9部分：由浇封型“m”保护的设备 GB4208外壳防护等级（IP代码） GB12476.1可燃性粉尘环境用电气设备第1部分：通用要求 GB12476.6可燃性粉尘环境用电气设备第6部分：浇封保护型“mD” GB/T13384机电产品包装通用技术条件 JB/T5916袋式除尘器用电磁脉冲阀
3术语和定义
下列术语和定义适用于本文件。
3.1
防爆电磁脉冲阀explosion-proofpulsevalve 具有自身不产生或引起爆炸的特性，适宜在含爆炸性气体或粉尘环境中安全使用的电磁脉冲阀。
3.2
浇封型“m”6 encapsulation “ m" 电气设备的一种防爆型式。这种型式是将可能产生点燃爆炸性混合物的火花封入复合物（文中特指
浇封剂复合物）中，利用电的或热的保护措施限制或控制发热部位的温度，使它们在运行或安装使用条件下不能点燃周围爆炸性气体或粉尘混合物。 3.3
孔隙void 浇封过程中无意产生的空间。
3.4
尘密外壳dust-tight enclosure 能够阻止所有可见粉尘颗粒进入的外壳。
3.5
允许的最高表面温度 maximum permissible surface temperature 为了避免粉尘点燃，在实际运行中允许电气设备表面达到的最高温度。而允许的最高表面温度取决
1 JB/T 12590-—2016
于粉尘的类型、层厚和采用的安全系数。 3.6
输出输入压力比 output to input pressure ratio 脉冲阀喷吹时输出口产生的压力峰值与脉冲阀输入口气源压力之比，用百分数表示。
3.7
输出压力上升速率 rising speed of the outlet pressure 脉冲阀喷吹时，输出口压力峰值与从0上升至峰值所需时间的比值，单位为帕每毫秒（Pa/ms）。
3.8
阀体阻力 valve body resistance 喷吹时，脉冲阀输入气源压力与输出口压力峰值之差，单位为兆帕（MPa)。
3.9
气脉冲宽度 Eduration of air pulse 脉冲阀喷吹时，其输出口压力从0上升到峰值后再下降到0的时间，即脉冲阀从开启到关闭的时间，
单位为毫秒（ms）。 3.10
开启滞后时间delay-open time 从先导阀得到电信号到脉冲阀开启所需要的时间，单位为毫秒（ms）。
3.11
气、电脉冲宽度差duration difference between air pulse and electrical pulse 气脉冲宽度减去电脉冲宽度后所得的值，单位为毫秒（ms）。
3.12
喷吹气量blowing gas volume 在规定气源条件下和气脉冲宽度内，每次喷吹所耗用的标态气量，单位为升（L)。
3.13
喷吹流量blowing rate 喷吹气量与气脉冲宽度的比值，单位为升每毫秒（L/ms）。
3.14
脉冲阀通径 aperture （or diameter） of the pulse value 脉冲阀输出口的内径，单位为毫米（mm）。
3.15
脉冲阀的开度pulse valve opening 脉冲阀开启时其膜片或阀片的行程，单位为毫米（mm)。
3.16
开关特性曲线switching curve 脉冲阀喷吹时输出口压力与时间关系曲线。
3.17
衔铁 armature 与磁轭组成闭合磁路并可做轴向移动的铁芯。
4　分类
脉冲阀分为：直角式、淹没式、直通式。
2 JB/T 12590—2016
5技术要求
5.1 基本要求 5.1.1工作条件
工作条件如下：
海拔不超过2000m，大气压力为80kPa～110kPa。 -环境温度：-20℃～40℃。 -环境相对湿度：不大于85%（25℃时）。 一环境空气中无腐蚀性介质。 -存在II类，T1～T4 组的可燃性气体、蒸汽与空气混合形成的爆炸危险1区、2区场所，以及出现或可能出现爆炸性气体混合物的1区、2区环境；或存在可燃性粉尘与空气混合形成的粉尘爆炸危险20区、21区、22区场所，以及出现或可能出现爆炸性粉尘混合物的20区、21区、 22区环境。
5.1.2外观
表面经防腐处理，无涂层脱落、毛刺、裂纹，标牌上文字清晰。 5.1.3气源条件
气源条件如下：
气源压力：0.2MPa～0.6MPa; 气源介质为温度低于40℃，经过除油、除水处理，过滤精度小于5um的压力可调的洁净气
体。
5.2设计要求 5.2.1防爆设计
脉冲阀线圈应按GB3836.1、GB3836.9、GB12476.1、GB12476.6的要求制成浇封型“m”结构。 5.2.2浇封剂复合物（后面简称浇封剂）
浇封剂的选用以不产生孔隙为目的，应符合GB3836.9、GB12476.6的要求。 5.2.3结构设计
结构设计如下：
脉冲阀线圈外壳强度和组成外壳各零部件须确保防爆性能；脉冲阀塑料外壳的表面电阻不大于1×10°2; 与浇封剂的粘附应符合GB3836.9、GB12476.6的要求，阻止爆炸性气体和潮气进入界面（如：外壳与浇封剂的界面，浇封剂与未完全埋入浇封剂的部件，例如电路板和接线端子等的界面); 尘密外壳。
5.2.4电路保护
电路保护如下：
-脉冲阀电路中，必须配设可实现过载、短路等保护的电气元件（如陶瓷管快速熔断器等，但不
3 JB/T 12590—2016
得用玻璃管熔断器）； -脉冲阀电路中，必须配设温度保护电路。
5.3制造要求 5.3.1电源引出电缆
电缆要求如下：
脉冲阀的电源引出电缆的外露长度不小于1m; -脉冲阀接线时，应采用适宜的导管系统接入具有相同防爆级别的接线盒或箱内。
5.3.2标志
脉冲阀的明显部位有永久性防爆标志，如ExmbIIT4Gb、ExmD20T135℃，应符合GB3836.1、 GB12476.1的规定。 5.3.3制作
制作要求如下：
脉冲阀的线圈由绝缘材料浇封为一整体，浇封的绝缘绕组的浇封层厚度、电气回路与接地导体之间的浇封间距均应符合GB3836.9、GB12476.6的规定；脉冲阀所有的紧固件均应采用不锈钢或经电镀等防锈处理的钢质材料制造； -脉冲阀外壳应设有外接地螺栓，接地螺栓应符合GB3836.1、GB12476.1的规定，接地螺栓附近应有接地符号。
5.4性能要求 5.4.1表面温度
脉冲阀正常工作时，其电磁线圈外壳允许的最高表面温度不超过135℃。 5.4.2防护等级
脉冲阀的防护等级不低于IP65。
5.4.3热循环
脉冲阀应按GB3836.9、GB12476.6的要求进行热循环试验，试验后不得有可见的破坏浇封完整性的现象，如浇封剂的裂缝、剥落，不允许的收缩、膨胀、软化、分解等。此外浇封剂不得有过热现象。 5.4.4耐热、耐寒、耐光性
脉冲阀塑料外壳应按GB3836.1、GB12476.1的要求进行耐热、耐寒、耐光性试验。试验后不得影响产品的防爆性能。 5.4.5绝缘性能
a）电磁线圈对外壳绝缘电阻不小于20MQ。 b）电磁线圈对外壳的耐电压性能应满足：
当标称输入电压不大于24V时，电磁线圈对外壳能承受AC500V、50Hz的电压，历时 1 min，无击穿现象; 当标称输入电压大于24V而不大于220V时，电磁线圈对外壳能承受AC1500V、50Hz
× JB/T 12590-2016
的电压，历时1min，无击穿现象。
5.4.6电缆拔脱
在电缆引入线圈的轴向施加拉力，最小拉力1N，持续时间最短1h。 5.4.7抗振动性能
脉冲阀应能承受频率为20 Hz、全幅值为2mm、持续30 min的振动。 5.4.8耐压性能
脉冲阀应能承受0.7MPa的压力无泄漏。 5.4.9电磁回路性能
在未接气源状态下，输入不大于85%的标称电压值，衔铁应立即吸合，电信号消失后，衔铁应立即释放。 5.4.10使用寿命
在5.1.1中的工作条件下累计使用寿命不少于100万次或五年。 5.4.11开启电压
在产品上限气源压力状态下，当输入不大于85%的标准电压值时，脉冲阀应能正常开启。 5.4.12开启响应时间
在上限工作气源压力状态下，电信号的电压值为标准值，宽度不大于30ms时，脉冲阀应能正常开
启。 5.4.13关闭能力
在下限气源压力状态下，电信号消失后脉冲阀应立即正常关闭。 5.4.14喷吹性能
应符合JB/T5916的规定。
6试验方法
6.1试验条件 6.1.1环境温度5℃～35℃。 6.1.2环境相对湿度不大于85%。 6.1.3环境空气中无腐蚀性介质。 6.1.4气源的介质为温度在10℃～35℃范围内，经过除油、除水处理，压力为0.2MPa～0.6MPa可调的洁净气体。 6.2外观检验
用目测检查，脉冲阀的外表应无涂层脱落、毛刺、裂纹。标牌上文字清晰。
