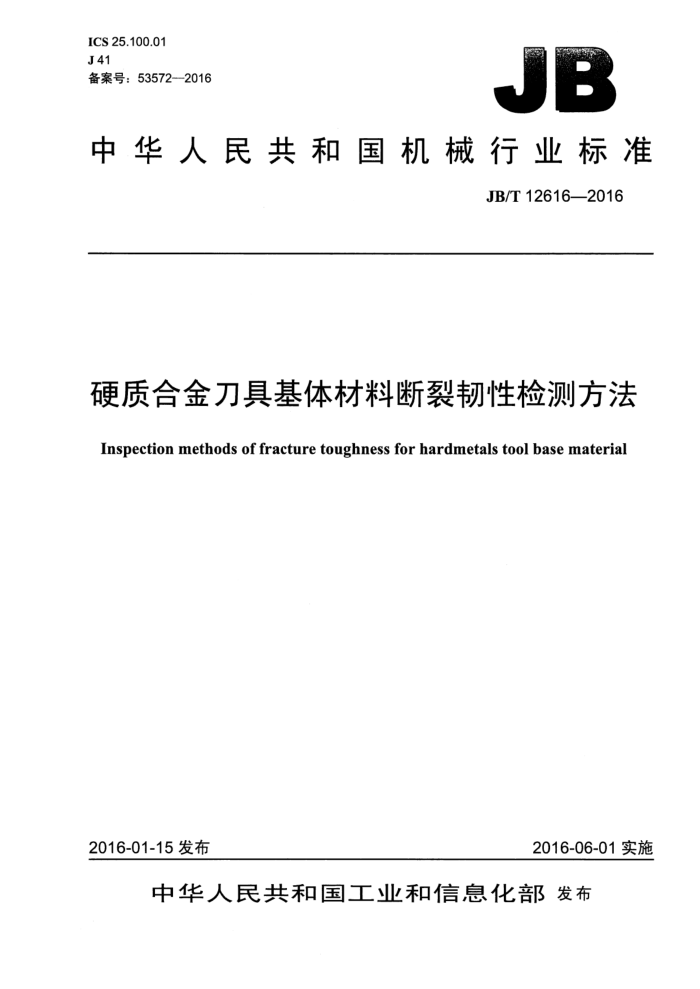

ICS 25.100.01 J 41 备案号：53572-2016
中华人民共和国机械行业标准
JB/T 12616—2016
硬质合金刀具基体材料断裂韧性检测方法
Inspection methods of fracture toughness for hardmetals tool base material
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T 12616—2016
目 次
前言，
-
范围.. 2 规范性引用文件， 3 符号... 4 方法原理. 5 试样的制备.. 6
..............
检测设备.. 6.1 维氏硬度计 6.2 裂纹长度测量装置. 7检测方法数据处理..
......................
..............
..................
8
8.1 维氏硬度.…. 8.2 断裂韧性. 8.3 检测结果的不确定性
4
图1 Kic 压痕示意图 JB/T 12616-2016
前 言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、江苏大学、上海交通大学、株洲钻石切削刀具股份有
限公司、上海工具厂有限公司。
本标准主要起草人：彭前飞、周红翠、王树林、励政伟、陈明。 本标准为首次发布。
II JB/T 12616-2016
6检测设备
6.1 维氏硬度计
本标准中使用的维氏硬度计应符合GB/T4340.2的规定。 6.2裂纹长度测量装置
压痕裂纹长度使用光学显微镜测量。显微镜的放大倍率不低于500倍，测量精度高于0.1μm。
７检测方法
7.1制作压痕以及维氏硬度的检测按照 GB/T 7997 的规定进行。推荐加载载荷为 294.2 N（30kgf)。在一个试样上至少进行三次压痕测试。 7.2测量压痕两条对角线的长度，并以这两个读数的算术平均值来计算维氏硬度值。 7.3制作出压痕以后应尽快进行压痕尖角处裂纹长度的测量。 7.4先测量每条从压痕尖角到裂纹尖端的裂纹长度，再将测得的四条裂纹长度值相加得到裂纹的总长值。若裂纹的起始端没有与压痕尖角重合，则从裂纹开始的压痕边线处开始测量。若从压痕边角产生的裂纹数量超过一条，则重新进行测试。Kic压痕示意图如图1所示。
di
图 1 Kic压痕示意图
裂纹总长： T=h +l2 + l3 + l4 。
8数据处理
8.1维氏硬度
硬质合金的维氏硬度值按公式（1）计算。
0.1891P
HV :
(1)
d?
2. JB/T 12616—2016
8.2 2断裂韧性
断裂韧性按公式（2）计算。
Kic = AVHV P
(2)
·
VT
3检测结果的不确定性
8.3
用压痕法来区分不同材料断裂韧性的能力还取决于材料的硬度，硬度在2000 HV左右时的不确定性（P/T）为±10 N·mm-l，1500 HV 左右时的不确定性（P/T）为土110 N·mm-。硬度较低的硬质合金（<1300 HV）因检测结果不确定性较大，不适用本标准推荐的检测方法。
3
