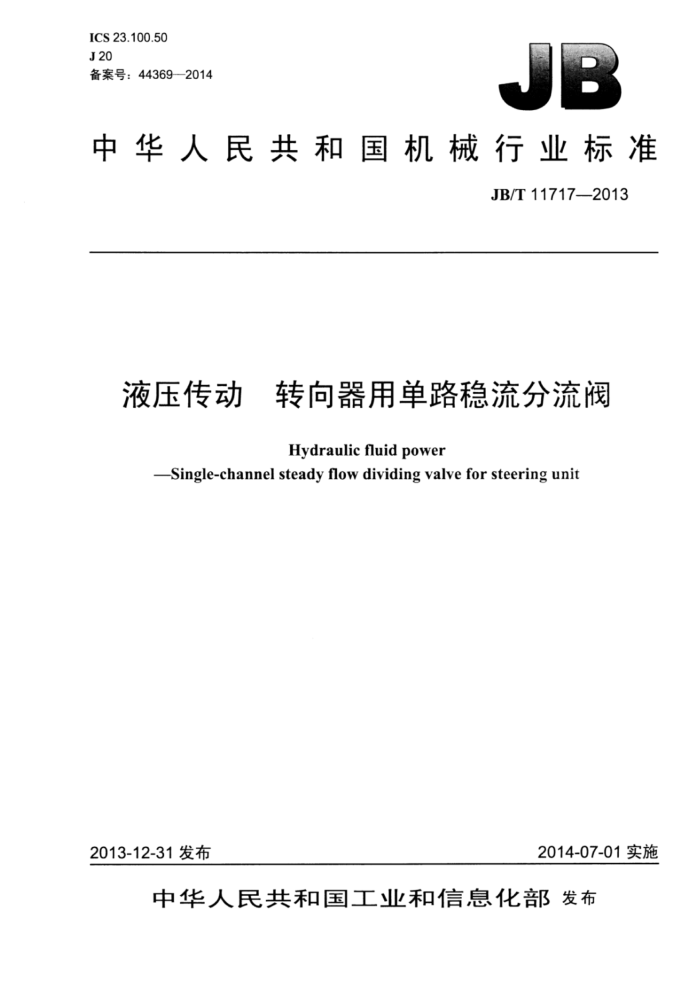

JB/T 11717-2013 液压传动 转向器用单路稳流分流阀 ICS23.100.50 J20 备案号:44369—2014
中华人民共和国机械行业标准
JB/T 11717—2013
液压传动 转向器用单路稳流分流阀
Hydraulicfluid power
Single-channel steady flow dividing valve for steering unit
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11717-2013
目 次
前言..
III
范围. 2规范性引用文件, 3术语和定义. 4参量、符号和单位 5分类和基本参数 5.1分类 5.2图形符号. 5.3基本参数. 5.4型号. 6要求... 6.1 一般要求. 6.2 性能要求.. 6.3 装配要求... 6.4 外观要求.
1
性能试验方法..
7
7.1 试验装置. 7.2 试验条件. 7.3 试验项目和试验方法 7.4数据处理 8装配和外观的检验方法 9检验. 9.1检验分类 9.2抽样. 9.3判定规则, 10标志和包装附录A(规范性附录)试验系统原理图和特性曲线 A.1试验系统原理图 A.2特性曲线.. 图1 稳流型单稳阀功能符号图2 稳流合流型单稳阀功能符号,图3 稳流型单稳阀安装、连接尺寸. 图4 稳流合流型单稳阀安装、连接尺寸图A.1 试验系统原理图图A.2 “稳流口压力-稳流口流量”特性曲线图A.3 “分流口压力-稳流口流量”特性曲线,图A.4 “进口流量-稳流口流量”特性曲线,图A.5 安全阀启闭特性曲线
X
11 1 1 11 1 1 12 12 12 13 13 14
6
13 14 14 15 15
I JB/T11717—2013
图A.6 安全阀瞬态特性曲线,图A.7耐久性试验加载波形表1参量、符号、量纲和单位表2分类方式、产品分类,表3稳流型单稳阀基本参数. 表4稳流合流型单稳阀基本参数表5禾 稳流型单稳阀油口连接尺寸. 表6禾 稳流合流型单稳阀油口连接尺寸表7 稳流型单稳阀性能指标. 表8 稳流合流型单稳阀性能指标表9 单稳阀内部清洁度指标表10参量平均显示值的变化范围表11 测量系统的允许系统误差,表12 出厂试验项目及方法表13型式试验项目及方法表14装配和外观的检验方法
16 16
5 6
8 .9 9 C 10 1 1
II JB/T117172013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会(SAC/TC3)归口。 本标准负责起草单位:镇江液压件厂有限责任公司。 本标准参加起草单位:合肥长源液压股份有限公司、济宁力科液压有限责任公司、镇江华瑞液压机
械有限公司。
本标准主要起草人:刘金龙、杨方方、卢淑红、邓继周、沈皖华、付吉全、陈雅生、吴继飞、丁建文、 本标准为首次发布。
II JB/T11717—2013
液压传动转向器用单路稳流分流阀
1范围
本标准规定了全液压转向器配套用单路稳流分流阀(以下简称单稳阀)的术语和定义、分类和基本参数、要求、性能试验方法、检验及标志和包装。
本标准适用于以矿物型液压油或性能相当的其他液压油液为工作介质的单稳阀,
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分:用于常规用途和数据处理的图形符号
GB/T2346液压气动系统及元件公称压力系列 GB/T2828.1一2012计数抽样检验程序第1部分:按接收质量限(AQL)检索遂批检验抽样计

GB/T7935—2005液压元件通用技术条件 GB/T14039——2002 2液压传动油液固体颗粒污染等级代号 GB/T17446流体传动系统及元件词汇 JB/T2184液压元件型号编制方法 JB/T7858一2006液压元件清洁度评定方法及液压元件清洁度指标
3术语和定义
3
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
最高进口压力Pmaxmaximuminputpressure 单稳阀进油口的油液最高压力值。
3.2
稳流口工作压力pratedworkingpressure 单稳阀的稳定流量输出油口(以下简称“稳流口”)的工作压力值。
3.3
最大进口流量qvpmaxmaximuminputflow 单稳阀的进油口的最大流量值。
3.4
额定稳定流量4vratedsteadyflow 单稳阀的稳流口的额定输出流量。
3.5
启闭特性%k、 bopenandclosurecharacteristic
1 JB/T117172013
单稳阀中的安全阀在稳态工况下的开启特性和闭合特性%
3.6
流量变化率flowvariationrate 单稳阀的稳流口的输出流量的变化量与额定稳定流量之比,以百分数表示。
3.7
公称通径Φ nominaldiameter 单稳阀进出油口的名义尺寸。
4参量、符号和单位
本标准使用的参量、符号和单位应符合表1的规定。
表1参量、符号、量纲和单位符号
参量压力流量运动黏度温度
量纲 MLT-2 L'T-I L'T-I
单位 MPa L/min mm°/s ℃
p qv v 8
0
5 分类和基本参数
5.1分类
分类情况符合表2的规定。
表2分类方式、产品分类
分类方式按照功能分类按照结构细分按照结构派生
产品分类
稳流型
稳流合流型
稳流分流型
稳流恒流型
普通分流型,不带安全阀分流型
5.2 图形符号 5.2.1 稳流型单稳阀的功能符号应符合图1的规定。
进油口
稳流口 进油口
稳流口 进油口
稳流口
NN
W
W
分流口 a)稳流分流型
回油口
回油口
分流口 c)无安全阀分流型
b)稳流恒流型
图1 稳流型单稳阀功能符号
2 JB/T11717—2013
5.2.2稳流合流型单稳阀的功能符号应符合图2的规定。
分流口 稳流口
W
回油口
进油口
图2 稳流合流型单稳阀功能符号
5.3 基本参数 5.3.1 稳流型单稳阀的基本参数应符合表3的规定。
表3 稳流型单稳阀基本参数
额定稳定流量9v 最大进口流量9vmax 最高进口压力Pmax 稳流口工作压力P
公称通径 mm
L/min 4 5 6 7.5 9.5 12 15 19 24 30 38 48 60 75
L/min
MPa
MPa
18
15
45
20
6.3~16
90
20
200
5.3.2 :稳流合流型单稳阀的基本参数应符合表4的规定 JB/T11717—2013
表4 稳流合流型单稳阀基本参数
额定稳定流量9v 最大进口流量9vmax 最高进口压力Pmax 稳流口工作压力p
公称通径 mm
L/min 4 5 6 8 10 12 15 15 19 24 30 38 48 60 75
L/min
MPa
MPa
18
15
63
20
6.3~16
90
25
200
5.4型号
单稳阀的产品型号宜按JB/T2184的规定编制。
6要求
6.1一般要求 6.1.1稳流型单稳阀的安装、连接尺寸应符合图3和表5的规定。其中:稳流恒流型单稳阀,其回油口与分流口合二为一,称为回油口,孔口位置按图3的分流口位置,其余安装、连接尺寸如图3和表5 所示;无安全阀的稳流分流型单稳阀,无回油口,其余安装、连接尺寸如图3和表5所示。
表5 稳流型单稳阀油口连接尺寸
油口连接尺寸
公称通径中 mm
额定稳定流量9v
mm
L/min
进油口 M24X1.5 M27X1.5 M27×1.5
稳流口、分流口、回油口
15 20
4~15 19~30 38~75
M20×1.5 M24×1.5 M27X1.5
6.1.2 稳流合流型单稳阀的安装、连接尺寸应符合图4和表6的规定。 4
