GB/T 24921.1-2010 石化工业用压力释放阀的尺寸确定、选型和安装 第1部分:尺寸的确定和选型

资料类别:行业标准

文档格式:PDF电子版

文件大小:2560 KB

资料语言:中文

更新时间:2023-11-16 17:30:44



相关搜索: 尺寸 石化 选型 压力 部分 工业用 定和 的确 24921

内容简介

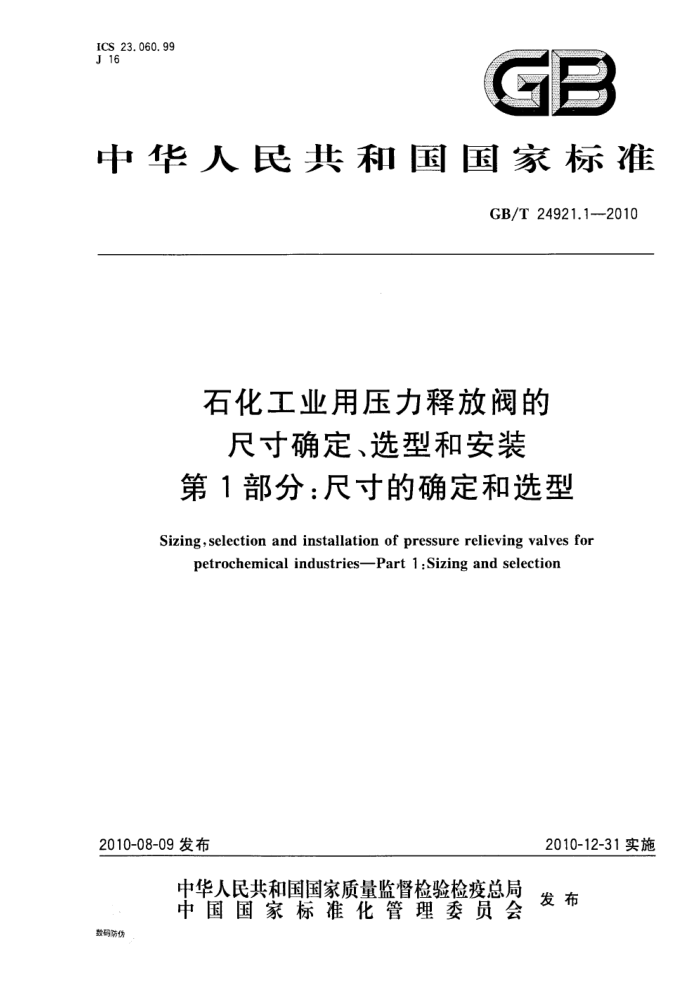

GB/T 24921.1-2010 石化工业用压力释放阀的尺寸确定、选型和安装 第1部分:尺寸的确定和选型 ICS_ 23. 060. 99 J 16
GB
中华人民共和国国家标准
GB/T24921.1---2010
石化工业用压力释放阀的尺寸确定、选型和安装第1部分:尺寸的确定和选型
Sizing, selection and installation of pressure relieving valves for
petrochemical industries-Part 1 :Sizing and selection
2010-12-31实施
2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T 24921.1—2010
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 4类型特征 4.1结构形式 4.2特性 4.3 类型选用 5 尺寸确定 5. 1 一般要求 5.2有效面积和有效排量系数 5. 3 背压力 5. 4 冷态试验差压力 5.5 排放压力 5.6 气体用压力释放阀的尺寸确定 5.7蒸汽用压力释放阀的尺寸确定 5.8 液体用压力释放阀的尺寸确定,
-
+
..
5 16 7
液体/蒸汽两相介质用压力释放阀的尺寸确定附录A(资料性附录) 临界流动时气体介质的尺寸确定实例附录B(资料性附录) 亚临界流动时气体介质的尺寸确定实例附录C(资料性附录) 替代方法气体介质的尺寸确定实例… 附录D(资料性附录) 临界流动时蒸汽介质的尺寸确定实例· 附录E(资料性附录) 需排量验证的液体介质的尺寸确定实例附录F(资料性附录) 两相介质用压力释放阀的尺寸确定
5.9
.8
19
20 21 22 GB/T 24921.1—2010
前言
GB/T24921《石化工业用压力释放阀的尺寸确定、选型和安装》分为两个部分:第1部分:尺寸的确定和选型;一第2部分:安装。 本部分为GB/T24921的第1部分。 本部分修改采用API520-1:2000《精炼厂压力释放装置尺寸的确定、选型及安装 第1篇:尺寸的
确定和选型》(英文版)。
本部分与API520-1:2000相比主要技术差异如下:
本部分不包含压力释放装置中的防爆膜等内容;一API520-1:2000标准中的部分术语,在我国有关标准中已有定义或本部分正文中未出现的,
本标准不再定义; -删除了API520-1:2000中“2.3 3防爆膜装置”和“2.4销启动的装置”; —删除了API520-1:2000中“3.11 防爆膜装置尺寸的确定” 一删除了API520-1:2000中“附录C泄压阀规范单”。 本部分附录A、附录B、附录C、附录D、附录E、附录F均为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会(SAC/TC188)归口。 本部分起草单位:合肥通用机械研究院、杭州华惠阀门有限公司、上海凯特阀门制造有限公司、上海
安德森·格林伍德·克罗斯比阀门有限公司、国家油气田井口设备质量监督检验中心。
本部分主要起草人:黄明亚、陈立龙、张明、王德平、刘晓春、王秋林、辜志宏。 GB/T 24921.1—2010
石化工业用压力释放阀的尺寸确定、选型和安装第1部分:尺寸的确定和选型
1范围
GB/T24921的本部分规定了石化工业用的气体、蒸汽、不可压缩性流体和两相流介质的压力释放阀的术语和定义、类型特征和尺寸的确定等。
本部分适用于石化工业用整定压力不小于0.1MPa的压力释放阀。 2规范性引用文件
下列文件中的条款通过GB/T24921的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T12241安全阀一般要求 GB/T12242压力释放装置性能试验规范 GB/T24920石化工业用钢制压力释放阀
3术语和定义
GB/T12241、GB/T12242确立的以及下列术语和定义适用于本部分。 3.1压力释放阀 3.1.1
压力释放阀pressurereliefvalve 是一种压力释放装置,设计为在恢复正常工况后重新关闭而防止介质继续流出。
3. 1. 2
弹簧直接载荷式压力释放阀springdirect-loadedpressurereliefvalve 是一种由弹簧直接的加载并由进口静压力驱动的压力释放阀,
3.1,3
常规式压力释放阀 conventionalpressurereliefvalve 是一种弹簧直接载荷式压力释放阀,其动作直接受到背压力的影响。
3. 1. 4
平衡式压力释放阀balancedpressurereliefvalve 是一种弹簧直接载荷式压力释放阀,其结构设置了一个波纹管或其他的方法使背压力的变化给阀
门动作带来的影响降到最低。 3.1.5
先导式压力释放阀pilot-operatedpressurereliefvalve 是一种压力释放阀,其主释放装置同辅助的自驱动压力释放阀组合在一起并受后者控制。
3.2压力 3.2. 1
积聚压力 accumulationpressure 在压力释放阀排放时允许超过系统最大允许工作压力的压力增量。当整定压力等于最大允许工作
1 GB/T 24921.1—2010 压力时,积聚压力等于超过压力。通常用压力单位或用最大允许工作压力的百分数表示。 3.2.2
最大允许工作压力 maximumallowableworkingpressure 是指系统在特定材料和设计温度下,系统(气相)顶部所允许承受的最大表压力。
3.3有效排量系数 3.3.1
有效排量系数 effective coefficient of discharge 是名义值,与有效排放面积一起用于计算压力释放阀所需的最小排放量。该排放量是根据给出的
初步确定尺寸的相应公式计算确定的。 3.4面积 3. 4. 1
有效面积effectivearea 计算过程中,用于初步确定压力释放阀的尺寸。
3.4.2
有效排放面积 effectivedischargetarea 计算面积,它与有效排量系数一起用来初步确定尺寸的公式中计算压力释放阀所需的最小排放量。
3.4.3
流道有效面积floweffectivearea 标准中流道代号"D”~“T”所表示的规范流道孔面积。
4类型特征 4.1结构形式 4.1.1常规压力释放阀的典型结构形式如图1所示。
10

闵趣:一弹赞;闵盖;
一阀座;一阀体;一调节圈;
1
5- 6- 7
一调节螺杆;一阀杆;
S
2-
9
3.
10- 一阀指。
密封面;
图1 常规压力释放阀
2
