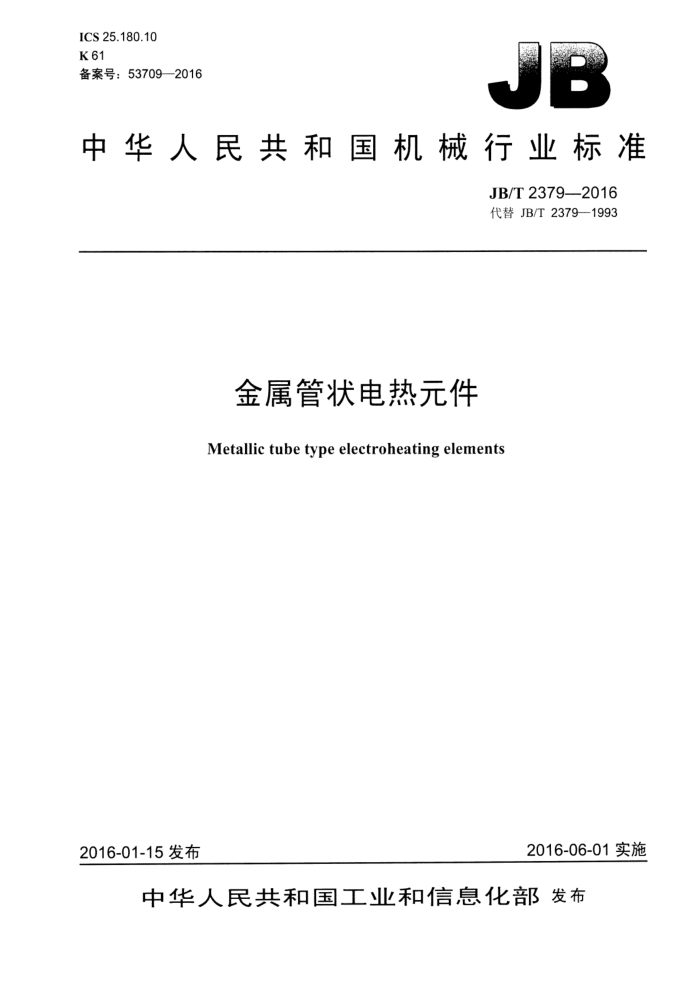

ICS 25.180.10 K 61 备案号：53709—2016
中华人民共和国机械行业标准
JB/T 2379—2016 代替 JB/T 2379-1993
金属管状电热元件
Metallic tube type electroheating elements
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 2379—2016
目 次
前
...U
范围 2规范性引用文件 3术语和定义. 4产品分类..
1
4.1品种和规格.... 4.2型号... 4.3主要参数 5技术要求..
5.1 设计要求
5.2制造要求... 5.3性能要求. 6试验方法.. 6.1 一般要求 6.2引出棒拉力试验. 6.3 密封试验. 6.4 X光检查... 6.5 升温时间测量， 6.6 额定功率测量.. 6.7 泄漏电流测量. 6.8 绝缘电阻测量. 6.9 绝缘耐压试验.. 6.10 通断电试验.. 6.11 过载试验. 6.12 耐热性试验. 7检验规则. 7.1 验收型式 7.2出厂检验， 7.3型式检验 7.4　其他 8标志、包装、运输和储存 9订货和供货， 9.1订购文件... 9.2特殊要求. 9.3 供货依据 9.4 技术保证.
X
..10 .10 .... 10
10
................
11
2
2
13 .13 14 .14 .14 ..15
..
....................
................................................
15 .15
........................
15 .16 .16 .17
........................................
................
7
17
....................
17 17
T JB/T 2379—-2016
前言
本标准按照GB/T1.1-2009给出的规则起草本标准代替JB/T2379—1993《金属管状电热元件》，与JB/T2379-—1993相比主要技术变化如下：
对标准的适用范围进行了补充； —一补充增加了规范性引用文件;
-对元件金属管常用材料进行了补充； -对元件常用金属管在不同介质中允许使用的最高表面负荷进行了补充；一增加了不同工作温度下绝缘填充材料；一补充了对于两端引出带有螺旋散热翅的件的制造要求；增加了元件使用寿命的要求；一补充了用于加热液体、接头安装在液面以下的元件的水压试验要求：
一
补充了型式检验工作内容。 本标准由中国机械工业联合会提出。 本标准由全国T业电热设备标准化技术委员会（SAC/TC121）归口本标准起草单位：镇江东方电热科技股份有限公司、西安电炉研究所有限公司、江苏大唐电器制造
有限公司、国家电炉质量监督检验中心、中冶电炉工程技术中心、陕西省电炉工程技术研究中心
本标准主要起草人：张淑蓉、谭克、唐伟、黄奎刚、谭伟、朱琳。 本标准所代替标准的历次版本发布情况为：
-JB/T 2379—1978、JB/T 2379—1993。
II JB/T 2379—2016
4　产品分类
4.1品种和规格
4.1.1元件按基本结构分为以下四个规格：
a）两端川出的元件，结构代号A，其尺小代号和名称应与图1相符。
1
说明：
引山棒; 一端部绝缘密封料；一合金电热丝； -绝缘填充料氧化镁粉： Ldl， Ld2- 引出棒管内部分长度。
L一一儿件的展开长度； Φ—儿件的外径; S—元件的壁厚；
2
-
4
5——金属管;
图1
b）两端引出、其中-端接外壳的元件，结构代号B，其尺小代号和名称应与图2相符。
注：图中各符号与序号所代表含义同图1。
图 2
c）一端引出、引出棒并行的元件，结构代号C，其尺寸代号和名称应与图3相符。
X
网 Y4
UM
注：图中各符号与序号所代表含义同图1。
图3 JB/T 2379—2016
d）一端引出、引出棒同轴的元件，结构代号D，其尺小代号和名称应与图4相符。
注：Ld3为尾部不发热长度，6为金属堵头，其他符号与序号所代表今义同图1。
图4
4.1.2元件按其与被加热介质配合情况可分为：
a）普通元件：主要用气体、液体加热的元件； b）嵌装元件：主要用了金属固体的加热以及对外径尺小偏差有一定要求的元件。
4.1.3各个品种的元件按外径尺寸分为多个规格。外径尺［直径Φ，单位为毫米（mm）］应在下列规格中选择：22、20、18、16、14、12、10、8.5、8、6.5。 4.2型号
元件的型号及其所代表的含义规定如下：
口口四
二
额定电压［单位为伏（V)]/额定功率［单位为瓦（W)] 设计序号加热介质代号结构代号（A、B、C、D）小类代号，G为管状大类代号，G为工业（一般可省略）
4.3主要参数
元件的主要参数如下： a）电源电压，单位为伏（V); b）电源频率，单位为赫（Hz); c）额定电压，单位为伏（V); d）额定功率，单位为瓦（W); e）工作温度，单位为摄氏度（℃); f）外径，单位为毫米（mm); g）展开长度，单位为毫米（mm）); h）外形尺小，单位为毫米（mm); i）质量，单位为千克（kg）。
+ JB/T 2379-2016
5技术要求
5.1设计要求
5.1.1一般要求
元件的设计应按GB/T10067.1—2005中5.1的规定。 5.1.2设计标准
对在真空中或绝对压力超过1MPa的介质中使用及有特殊要求的无件，除应符合本标准外，还应符合具体的产品标准的规定。
对于工作电压超过440V的金属管状电热元件，除应符合本标准外，还应符合GB5959.1一2005的规定。
对单位制、电源电压、电源频率等有特殊要求时，可按本标准中9.2的要求提出。 5.1.3环境条件
无件的使用应同时满足以下环境条件： a）海拔不超过1000m; b）周围环境温度-20℃～50℃； c）周围空气相对湿度不大于90%（环境温度为25℃时）； d）周围无导电尘埃、爆炸性气体及能严重损坏金属和绝缘材料的腐蚀性气体： e）没有明显的冲击与震动。 用户若有特殊要求，可按9.2的要求提出。
5.1.4　安全与卫生
用于可燃性气氛中加热的元件，在设计时应考虑避免发生爆炸事故。 用于压力介质中加热的元件，在设计时应考虑避免金属管、焊缝、密封件损坏造成泄压事故。 用于有毒有害介质中加热的元件，在设计时应考虑避免金属管、焊缝、密封件损坏造成有毒有害介
质泄漏事故。
与食品和饮食用具接触的元件的外壳或涂层不应产生对人体饮食有害的各类风险，应采取可靠、有效的方式进行保护。对可能的有害物质的限量要求在具体的产品标准中规定。 5.1.5材料
制造元件用的材料应根据其使用要求合理选择，应考虑工况条件，且应符合其质量标准的规定。 元件金属管常用材料及其允许的介质特性和最高工作温度见表1。 元件金属管常用材料在常用介质中允许的最高的表面负荷应符合表2的规定。 应根据元件的工作温度选择绝缘填充材料。工作温度T≤400℃时，填充低温氧化镁粉；工作温度
400℃ 5
