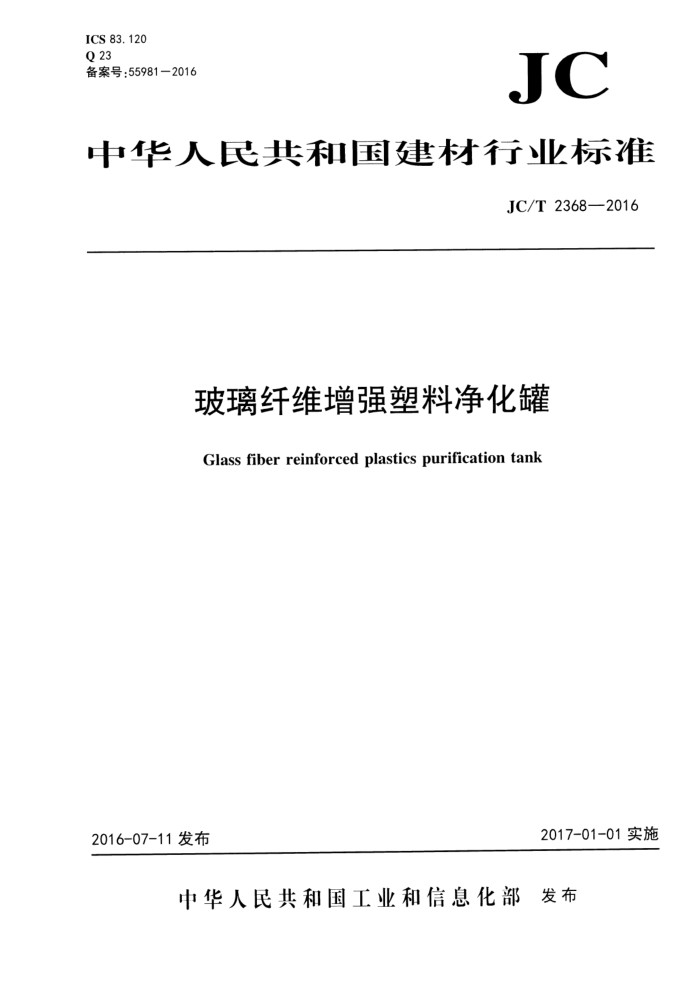

ICS 83. 120 Q 23 备案号：559812016
JC
中华人民共和国建材行业标准
JC/T 2368—2016
玻璃纤维增强塑料净化罐
Glass fiber reinforced plastics purification tank
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部 3发布 JC/T2368—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。 本标准负责起草单位：武汉理工大学、北京潮白环保设备有限公司。 本标准参加起草单位：恒润集团有限公司、昊华中意（冀州)新材料有限公司、威尔森环境科技发展
集团有限公司。
本标准主要起草人：陈建中、李卓球、黄玉宝、崔友国、吕会敏、李文清、陈星存本标准为首次发布。
I JC/T2368—2016
玻璃纤维增强塑料净化罐
1范围
本标准规定了玻璃纤维增强塑料净化罐的分类和标记、一般要求、要求、检验方法、检验规则以及标志、运输和贮存等。
本标准适用于以玻璃纤维及其制品为增强材料、热固性树脂为基体、石英砂或碳酸钙等无机非金属材料为填料，采用缠绕工艺制成的公称容积不大于100m、公称直径不大于3500mm的地下埋设玻璃纤维增强塑料净化罐（以下简称净化罐）。公称容积大于100m、公称直径大于3500mm或用其他制作工艺 (如喷射、手糊、真空导入等)生产的净化罐可参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1447纤维增强塑料拉伸性能试验方法 GB/T1634.2—2004塑料负荷变形温度的测定 第2部分：塑料、硬橡胶和长纤维增强复合材料 GB/T2567树脂浇铸体性能试验方法 GB/T3854增强塑料巴柯尔硬度试验方法 GB/T8237纤维增强塑料用液体不饱和聚酯树脂 GB/T 17470 玻璃纤维短切原丝毡和连续原丝毡 GB/T 18369 玻璃纤维无捻粗纱 GB/T 18370 玻璃纤维无捻粗纱布 GB/T 25040 玻璃纤维缝编织物 CJJ11—2011 城市桥梁设计规范 JTGD60—2004 公路桥涵设计通用规范
32 分类和标记
3.1规格尺寸及分类 3.1.1规格尺寸
净化罐的公称直径和公称容积见表1。
表1 公称直径和公称容积
规格尺寸
项目公称直径/mm 公称容积/m
1200、1500、1800、2000、2300、2500、2800、3000、3500 2、4、6、9、12、16、20、25、30、40、50、60、75、100
I JC/T 2368—2016 3.1.2分类
净化罐根据外载荷分为普通型和加强型，分别用A、B表示： a）普通型（A)一一埋深不小于0.7m且不大于3.0m，汽车荷载不超过“城-B级”； b）加强型(B)一一埋深大于3.0m或汽车荷载超过“城-B级”。 注：汽车荷载等级按CJ.I11—2011和JTGD60—2004的规定。
3.2标记
GRP-PT□—— JC/T2368—2016
外载荷（A表示普通型：B表示加强型）公称容积公称直径产品代号
示例：公称直径为2800mm、公称容积为50m、外载荷为普通型，符合本标准的玻璃纤维增强塑料净化罐标记为：
GRPPT280050A .JC/T 2368-2016
4一般要求
4.1原材料 4.1.1增强材料 4.1.1.1 内衬层增强材料
内衬层增强材料应采用耐腐蚀玻璃纤维制品或聚酯表面毡。玻璃纤维制品及聚酯表面毡应符合相应的国家标准或行业标准的规定。 4.1.1.2结构层增强材料
结构层增强材料应采用无碱无捻玻璃纤维粗纱及其制品。无碱无抢玻璃纤维粗纱应符合GB/T18369 的规定、无碱玻璃纤维无捻粗纱布应符合GB/T18370的规定、无碱玻璃纤维短切原丝毡应符合GB/T17470 的规定、无碱玻璃纤维缝编织物应符合GB/T25040的规定。 4.1.2树脂 4.1.2.1所采用的不饱和聚酯树脂应符合GB/T8237的规定。其他树脂应符合相应的国家标准或行业标准的规定， 4.1.2.2内衬层树脂应采用耐腐蚀的乙烯基酯树脂、间苯型或双酚A型不饱和聚酯树脂。结构层树脂可采用间苯型或邻苯型不饱和聚酯树脂。 4.1.2.3树脂浇铸体的性能应达到下列要求：
内衬层树脂：拉伸强度：≥60MPa；拉伸弹性模量：≥2.5GPa；断裂伸长率：≥3.5%；
a)
b) 结构层树脂：拉伸强度：≥60MPa：拉伸弹性模量：≥3.0GPa：断裂伸长率：≥2.5%：热变
形温度：≥70℃。 树脂浇铸体的拉伸性能按GB/T2567进行测试，热变形温度按GB/T1634.2一2004中A法进行测试。
4.1.3 3填料
2 JC/T2368—2016
填料的最大粒径不允许大于五分之一罐壁厚度。其中石英砂的SiO2含量应大于95%，含水量应不大于0.2%：碳酸钙的CaCO3含量应大于98%，含水量应不大于0.2%。 4.2 工艺与连接
见附录A。
5要求
5.1外观质量
净化罐的内表面应光滑平整，无对使用性能有影响的龟裂、分层、针孔、杂质、贫胶区、气泡和纤维浸润不良等现象：外表面无明显缺陷。 5.2尺寸 5.2.1直径
净化罐直径允许偏差为公称直径的士0.5%。 5.2.2长度
净化罐长度允许偏差为设计长度的土1.0%。 5.2.3容积
净化罐实际容积不小于公称容积。 5.2.4厚度
净化罐罐壁通常由内衬层、结构层和外表层组成。内衬层为富树脂层，厚度应不小于2.0mm。罐壁的平均厚度应不小于规定的设计厚度，最小厚度应不小于设计厚度的90%。 5.3巴柯尔硬度
净化罐外表面的巴柯尔硬度应不小于40。 5.4力学性能 5.4.1初始环向拉伸强力
净化罐筒体的初始环向拉伸强力应不小于表2的规定值。
表2 ：初始环向拉伸强力
环向拉伸强力
公称直径 mm 2500 2 800 3 000 3 500
公称直径 mm 1 200 1 500 1 800 2 000 2 300
环向拉伸强力
kN/m 1 125 1 260 1 350 1 575
kN/m 540 675 810 900 1 035
3
