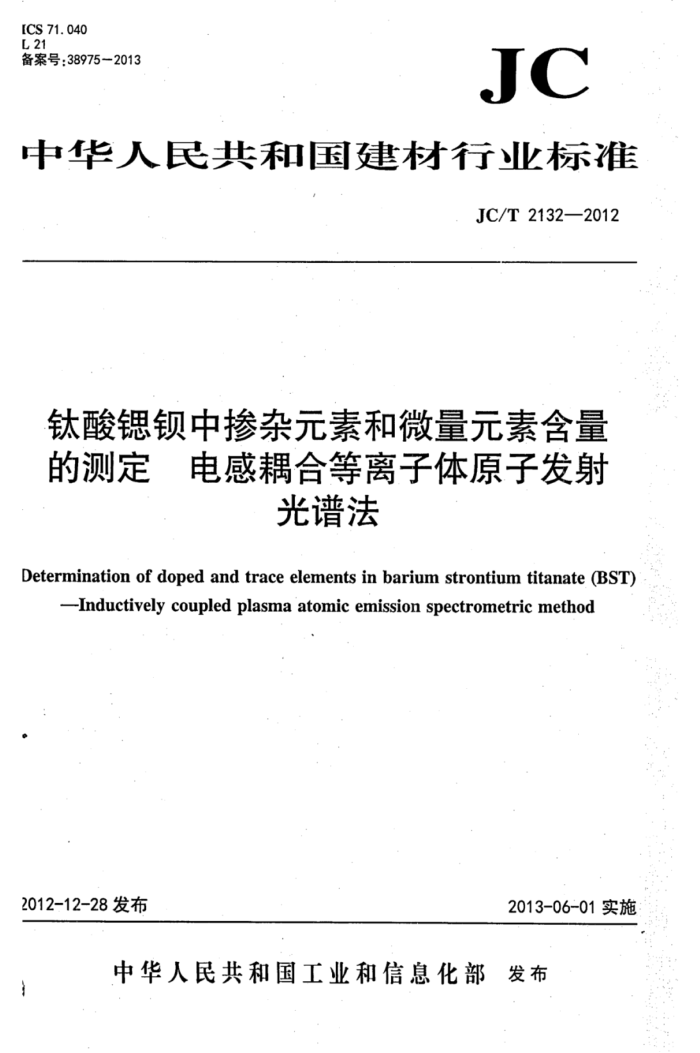

[CS 71. 040 L 21 备案号：38975-2013
JC
中华人民共和国建材行业标准
JC/T 2132—2012
钛酸锶钡中掺杂元素和微量元素含量的测定 电感耦合等离子体原子发射
光谱法
Determination of doped and trace elements in barium strontium titanate (BST)
-Inductively coupled plasma atomic emission spectrometric method
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 3发布 中华人民共和国建材行业标准
钛酸锶钡中掺杂元素和微量元素含量的测定
电感耦合等离子体原子发射光谱法
JC/T2132—2012
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×12301/16印张0.75字数20千字 2013年5月第一版2013年5月第一次印刷
印数1—400定价18.00元
书号：155160·187
* 编号：0842
网址：www.standardcnjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T2132—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会功能陶瓷分技术委员会(SAC/TC194/SC3)归口。 本标准起草单位：中国科学院上海硅酸盐研究所。 本标准主要起草人：陈奕睿、屈海云、姚春华、邹慧君、汪正。 本标准为首次发布。 JC/T2132—2012
钛酸锶钡中掺杂元素和微量元素含量的测定
电感耦合等离子体原子发射光谱法
范围
1
本标准规定了采用电感耦合等离子体原子发射光谱（ICP-AES)法测定钛酸锶钡中掺杂元素和微量元素含量的方法。
本标准适用于以Bai-Sr.TiOs为基体、掺杂各种元素制备成的材料以及相应的粉体材料。掺杂元素和微量元素包括铝、铋、钙、铁、镧、锂、镁、锰、锯、锑、硅、、钇等13种元素。13种元素的检测范围见表1。
表113种元素的检测范围质量分数
质量分数
元素镜锯锑硅
元素铝铋 5 铁镧锂镁
% 0.01~5 0.01~5 0.01~5 0.01~5 0.01~5 0.01~5
% 0.01~5 0.01~5 0. 01~5 0.01~5 0.01~5 0.01~2 0.01~5
钇
规范性引用文件
2'
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T602化学试剂杂质测定用标准溶液的制备 GB/T6682分析实验室用水规格和试验方法
3方法提要
试样用碳酸钠、硼砂高温熔融分解后，在电感耦合等离子体炬焰中激发，发射出所含元素的分析线，根据待测元素分析线的强度测定相应元素的含量。
4试剂与材料
4.1实验用水：应符合GB/T6682中规定的二级水。 ·4.2碳酸钠：固体，纯度≥0.9999。 JC/T2132—2012 4.3硼砂：固体，纯度≥0.9999。 4.4盐酸：密度1.19g/mL。 4.5盐酸(1+1)：取盐酸(4.4)与水按照体积比1:1稀释。 4.6单元素标准贮备溶液：13种单元素标准贮备溶液按照GB/T602方法配制，或直接使用有证标准溶液，其浓度均为1mg/mL。 4.7混合标准溶液I：分别移取铝、钙、铁、镁、锰、锂等6种单元素标准贮备溶液（4.6)各10.00mL 于100mL容量瓶中，稀释至标线，摇匀。贮于塑料瓶中。此溶液铝、钙、铁、镁、锰、锂的浓度均为 0.10mg/mL。 4.8混合标准溶液II：移取硅单元素标准贮备溶液（4.6)10.00mL于100mL容量瓶中，稀释至标线，摇匀。贮于塑料瓶中。此溶液硅的浓度为0.10mg/mL。 4.9混合标准校准曲线系列溶液I：取混合标准溶液1（4.7）（1.00mL、2.00mL、4.00mL、6.00mL、 8.00mL、10.00mL)分别放入一组100mL容量瓶中，加入10mL盐酸（4.5），1g碳酸钠（4.2)和1g硼砂 (4.3)，稀释至标线，摇匀。此系列溶液铝、钙、铁、镁、锰、锂的浓度均分别为（1.00、2.00、4.00、 6.00、8.00、10.00)μg/mL。供测定铝、钙、铁、镁、锰、锂用。 4.10混合标准校准曲线系列溶液II：取混合标准溶液II（4.8）（1.00mL、2.00mL、4.00mL、6.00mL、 8.00mL、10.00mL）分别放入一组100mL容量瓶中，加入10mL盐酸（4.5），1g碳酸钠（4.2)和1g硼砂 (4.3)，稀释至标线，摇匀。此系列溶液硅的浓度均分别为（1.00、2.00、4.00、6.00、8.00、10.00)μg/mL。 供测定硅用。 4.11混合标准校准曲线系列溶液III：分别移取镧、、锯、钇、锑、铋单元素标准贮备溶液(4.6)(0.50 mL、1.00mL、1.50mL、2.00mL、2.50mL、3.00mL）分别放入一组100mL容量瓶中，加入10mL盐酸（4.5）， 1g碳酸钠(4.2)和1g硼砂(4.3)，稀释至标线，摇匀。此系列溶液镧、、锯、钇、锑、铋的浓度均分别为（5.00、10.00、15.00、20.00、25.00、30.00)μg/mL。供测定镧、、、钇、锑、铋用。标准溶液系列浓度见表2。
表2混合标准溶液系列浓度
混合标准溶液系列浓度
混合标准溶液系列 元素
μg/mL
编号
B 2 2 2 2: 2 2 2 10 10 10 10 10 10
F 10 10 10 10 10 10 10 30 30 30 30 30 30
A 1 1 1 1 1 1 I 5 5 5 5 5 5
c 4 4 4 4 4 4 4 15 15 15 15 15 15
D 6 6 6 6 6 6 6 20 20 20 20 20 20
E 8 8 8 8 8 8 8 25 25 25 25 25 25
AI Fe Ca Mg Li Mn Si La Sm Nb Y Sb Bi
1
II
II
2
