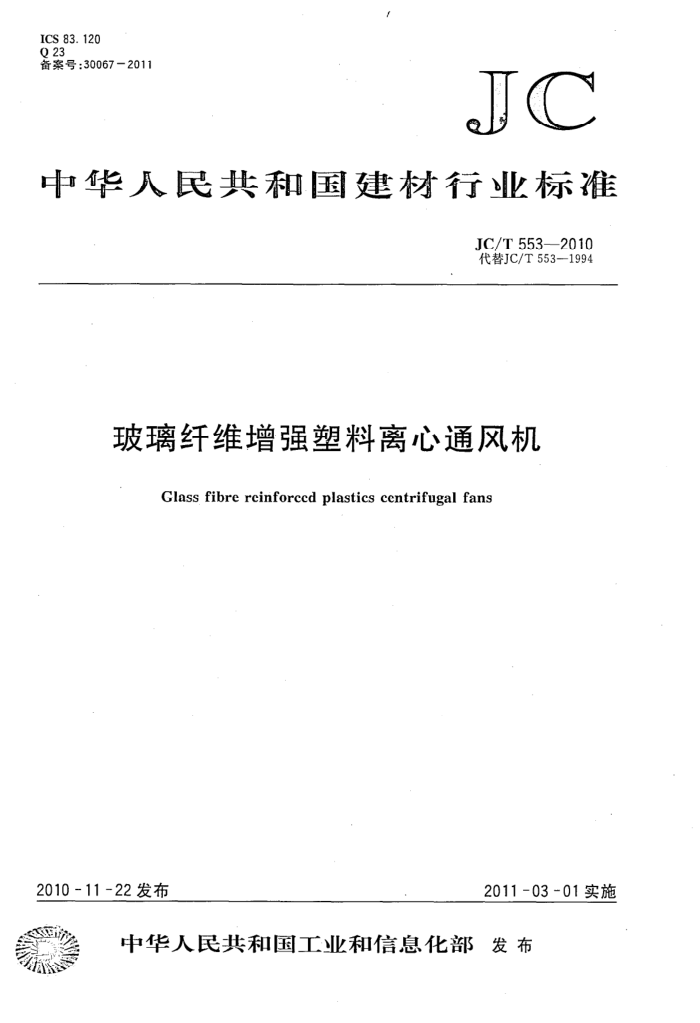

ICS 83.120 Q 23 备案号：300672011
JC
中华民共和国建材行业标准
JC/T553——2010 代替JC/T5531994
玻璃纤维增强塑料离心通风机
Glass fibre reinforced plastics centrifugal fans
2011-03-01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T553—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T553一1994《玻璃纤维增强塑料离心通风机》。 本标准与JC/T553一1994相比，主要变化如下：
-增加了规范性引用文件（见第2章）；修改了通风机的型式表示，增加了设计序号（1994年版的3.1，本版的3.1.1)； -增加了两种传动方式（见3.1.3）； -将旋转方向用“顺”和“逆”表示（1994年版的3.4，本版的3.1.4）； -将技术要求分为“主要原材料和零部件”、“要求”两章（1994年版的第4章，本版的第4章、第5 章）； -增加了对零部件的要求（见4.2）； -增加了机壳与轮盖轴向重叠长度要求（见5.3.3）；将振动速度由不大于6.3mm/s改为最大振动速度不大于4.6mm/s（刚性支撑）或7.1mm/s （挠性支撑）(1994年版的4.3.6，本版的5.4.1.1)；修改了动力性能要求（1994年版的4.4，本版的5.4.3)；修改了噪声要求（1994年版的4.5，本版的5.4.4）； -修改了检验规则（1994年版的第6章，本版的第7章）；删除了原标准的附录A和附录B，增加了“振动速度与振动位移限值”的资料性附录（1994年版的附录A、附录B，本版的附录A）。
本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准负责起草单位：上海玻璃钢研究院有限公司、山东双一集团有限公司。 本标准主要起草人：姚辉、刘磊、崔海军、张旭。 本标准于1994年首次发布，本次为第一次修订。
I JC/T553—2010
玻璃纤维增强塑料离心通风机
1范围
本标准规定了玻璃纤维增强塑料离心通风机的型号和标记、主要原材料和零部件、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于输送全压小于2.94kPa腐蚀性气体或空气的玻璃纤维增强塑料离心通风机（以下简称通风机）。其他纤维增强塑料离心通风机也可参照使用。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T1236 工业通风机用标准化风道进行性能试验 GB/T1449 纤维增强塑料弯曲性能试验方法 GB/T2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 2888 风机和罗茨鼓风机噪声测量方法 GB/T 3857 玻璃纤维增强热固性塑料耐化学介质性能试验方法 JB/T G445 工业通风机叶轮超速试验 JB/T8689 通风机振动检测及其限值 JB/T8690 工业通风机噪声限值 JB/T9101 通风机转子平衡 JB/T 10563 一般用途离心通风机技术条件
3型号和标记 3.1型号
通风机的型号依次由下列各部分组成：型式、机号、传动方式、旋转方向和出风口位置（以角度表示)。 3.1.1通风机型式
通风机型式用下列符号表示： B L OO-XO(O)-
设计序号比转数叶轮级数全压系数扩大5倍取整数用途代号，T表示通用型，F表示耐腐型一玻璃钢离心风机
注1：全压系数扩大5倍四含五人后取整数，一般采用一位整数。个别前向叶轮的全压系数大于1.0时，亦可用两位
整数表示。 注2：叶轮级数用正整数表示。单级叶轮不标注，若是两个叶轮并联结构，或单叶轮双吸入结构，则用2表示。
1 JC/T553—2010
注3：比转数采用两位整数表示。若产品的型式中产生有重复代号或派生型时，则在比转数后加注字号.采用I、ⅡI
等罗马数字表示。 注4：设计序号用阿拉伯数字表示，供该型产品有重大修改时用。
3.1.2通风机机号
通风机机号用通风机叶轮（叶片外缘)直径的分米数冠以符号N”表示，见表1所示。
表1．通风机机号表
机号No 10") 11.2 12. 51) 14 161) 18 201
叶轮直径mm
叶轮直径mm
机号No 4. 5 5. 01) 5. 6 6. 3"} 7. 1 '81 9
机号No 2. 01) 2. 24 2. 51) 2. 8 3. 151) 3. 55 4. 01) 注1：为优先选用机号（R10系列》；注2：按实际需要可按此系列扩充机号。
叶轮直径mm
1 000 1120 1 250 1 400 1 600 1 800 2 000
450 500 560 630 710 800 900
200 224 250 280 315 355 400
3.1.3通风机传动方式
通风机传动方式分为以下六种，其传动方式示意图见图1。 A- 一电动机直联传动；
一传动皮带轮在两轴承的中间； C一一传动皮带轮在两轴承的一侧；
B-
传动联轴器在两轴承的一侧；一叶轮在两轴承的中间，皮带轮在一侧；
D- E.
F一-叶轮在两轴承的中间，联轴器在侧。
C型
B型
A型
2 JC/T553-2010
F型
E型
D型
图1 通风机传动方式示意图
3.1.4通风机旋转方向
通风机分顺时针旋转和逆时针旋转两种，从电动机侧看叶轮旋转方向。若叶轮按顺时针方向旋转则称顺时针转通风机，用“顺”表示；若如逆时针方向旋转则称逆时针转通风机，用“逆”表示。 3.1.5通风机出风口位置
通风机出风口位置，按叶轮旋转方向和出风口安装角度的不同，分别规定八种基本位置（从电动机侧看），其代号如图2所示。
顺90°
逆90°
页135
顺45
逆13
顺180°
逆0
逆180
顺315°
顺225°
2
4
顺2700
逆270°
图2通风机出风口位置图
3.2标记
通风机的标记方法如下： B LOO-OXO(O)-O NoO.OO0 JC/T553-2010
山风口安装角度旋转方向传动方式机号通风机型式
