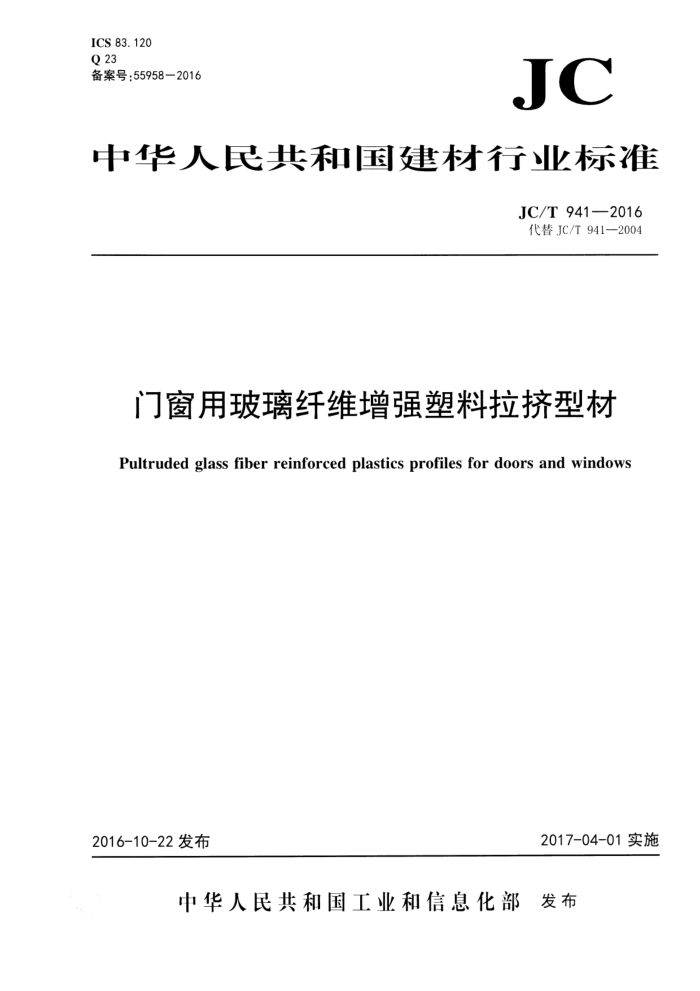

ICS 83.120 Q 23 备案号：55958—2016
JC
中华人民共和国建材行业标准
JC/T 941-—2016 代替JC/T941—2004
门窗用玻璃纤维增强塑料拉挤型材
Pultruded glass fiber reinforced plastics profiles for doors and windows
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JC/T941—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T941—2004《门、窗用玻璃纤维增强塑料拉挤中空型材》。与JC/T941—2004相
比，除编辑性修改外主要技术变化如下：
标准名称更改为《门窗用玻璃纤维增强塑料拉挤型材》（见封面，2004年版的封面）：一增加了术语和定义（见第3章)；一产品分类中增加了聚氨酯和酚醛树脂种类，以及基材、覆膜型材、涂装型材三种表面处理类型
-
及普精级和高精级二种尺寸精度等级（见4.1，2004年版的3.1)：一修改了标记方式（见4.2，2004年版的3.2)；一增加了原材料要求（见第5章）；一增加了覆膜型材、涂装型材外观要求（见6.1)；
一修改了尺寸偏差（见6.2.1，2004年版的4.2)；一增加了覆膜和涂装型材尺寸偏差要求（见6.2.2)：一增加了覆膜和涂装型材颜色与色差要求（见6.3)：一增加了“纵向拉伸强度、纵向拉伸弹性模量、热变形温度和螺钉拔出承载力”四项型材性能要求，并规定了“玻璃纤维增强聚氨酯型材”的型材性能要求（见6.4，2004年版的4.3）；一增加了落锤冲击、加热后状态、覆膜和涂装型材附着力、覆膜和涂装型材耐老化、涂装型材的涂层硬度和特殊性能（见6.5~6.10)；修改出厂检验的检验项目和判定规则（见8.2，2004年版的6.2)：修改了型式检验条件（见8.3.1，2004年版的6.3.1)； -增加了螺钉拔出承载力试验方法（见附录A）。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准负责起草单位：北京房云盛玻璃钢有限公司。 本标准参加起草单位：中国建筑科学研究院、河北奥润顺达窗业有限公司、河北知泽建材有限公司、
江苏省源盛复合材料技术股份有限公司、山东天畅环保科技股份有限公司、巴斯夫聚氨酯特种产品（中国)有限公司、科思创聚合物(中国)有限公司。
本标准主要起草人：周佩杰、鲁冬瑞、魏贺东、史超、范贤钧、张友忠、马艳刚、陈湛。 本标准所代替标准的历次版本发布情况为： ——JC/T 941—2004。
1 JC/T941—2016
门窗用玻璃纤维增强塑料拉挤型材
1范围
本标准规定了门窗用玻璃纤维增强塑料拉挤型材的术语和定义、产品分类和标记、原材料、要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于以玻璃纤维为主要增强材料，用于制作建筑门窗的纤维增强塑料拉挤型材（以下简称型材)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T250一2008纺织品色牢度试验评定变色用灰色样卡 GB/T1446纤维增强塑料性能试验方法总则 GB/T1447一2005纤维增强塑料拉伸性能试验方法 GB/T1449纤维增强塑料弯曲性能试验方法 GB/T1463纤维增强塑料密度和相对密度试验方法 GB/T1634.2-2004塑料负荷变形温度的测定 第2部分：塑料、硬橡胶和长纤维增强复合材料 GB/T1766—2008色漆和清漆涂层老化的评级方法 GB/T2572 纤维增强塑料平均线膨胀系数试验方法 GB/T2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 3139 纤维增强塑料导热系数试验方法 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T 3961 纤维增强塑料术语 GB/T6739—20061 色漆和清漆 铅笔法测定漆膜硬度 GB/T 7122 高强度胶粘剂剥离强度的测定浮辊法 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 8924 纤维增强塑料燃烧性能试验方法 氧指数法 GB/T 9286 色漆和清漆漆膜的划格试验 GB/T 9761 色漆和清漆 色漆的目视比色 GB/T 11186.1 涂膜颜色的测量方法第1部分：原理 GB/T11186.2 涂膜颜色的测量方法第2部分：颜色测量 GB/T 11186.3 涂膜颜色的测量方法第3部分：色差计算 GB/T 13657 双酚A型环氧树脂 GB/T16422.2—2014塑料实验室光源暴露试验方法 第2部分：氙弧灯 GB/T18369 玻璃纤维无抢粗纱
1 JC/T941—2016 3 术语和定义
GB/T3961界定的以及下列术语和定义适用于本文件。
3. 1
基材bareprofile 表面未经涂装或覆膜处理的型材。
3. 2
覆膜型材 film covered profile 表面覆合一层装饰薄膜的型材。
3.3
涂装型材 paintedprofile 表面涂装一层装饰漆膜的型材。
3. 4
装饰面 ornamentalsurface 型材经加工、制作门窗并安装在建筑物上后，门窗处于关闭状态时，型材的可见表面。
3. 5
非装饰面 unornamental surface 型材经加工、制作门窗并安装在建筑物上后，门窗处于关闭状态时，型材的不可见表面。
4 产品分类和标记
4.1分类 4.1.1产品按基体树脂种类分为：
聚氨酯树脂，代号为PU：不饱和聚酯树脂，代号为UP：环氧树脂，代号为EP：一乙烯基酯树脂，代号为VE：酚醛树脂，代号为PF。
4.1.2 2产品按表面处理分为：
基材，代号为B： -覆膜型材，代号为F；涂装型材，代号为P。
-
4.1.3 3产品按尺寸精度等级分为：
普精级，代号为G；高精级，代号为H。
4.2标记
型材按增强纤维、树脂种类、表面处理、尺寸精度等级、截面尺寸（宽×高)和本标准号进行标记。
2 JC/T941—2016
GF-—O-口×口 JC/T941—2016
截面尺寸（宽×高m）尺寸精度等级表面处理树脂种类玻璃纤维
示例：以玻璃纤维为增强材料、以聚氨酯树脂为基体、截面宽为60mm、截面高为50mm、高精级的覆膜型材标记为：
GF-PU-FH-60× 50 JC/T 941—2016
5原材料
5.1增强材料应采用无碱玻璃纤维及其制品，玻璃纤维无捻粗纱应符合GB/T18369的规定，其他无碱玻璃纤维制品应符合相关标准的规定。 5.2基体树脂可采用不饱和聚酯树脂、聚氨酯树脂、环氧树脂、乙烯基酯树脂、酚醛树脂等，不饱和聚酯树脂应符合GB/T8237的规定，环氧树脂应符合GB/T13657的规定，其他基体树脂应符合相关标准的规定。
6 要求
6.1外观
外观质量要求应符合表1的规定。
表1 外观质量
产品类别基材覆膜型材涂装型材
要求
型材表面应平整，无裂纹、无纤维外露、无明显气泡和无明显扭曲。 装饰面应平整，无明显凹凸，无气泡，边缘不起翘。 装饰面应无杂质、皱纹、气泡、流挂、露底。
6. 2 2尺寸偏差 6. 2. 1 基材尺寸偏差
型材尺寸符号如图1和图2所示。基材尺寸由设计给出，其尺寸偏差应符合表2的规定。
3
