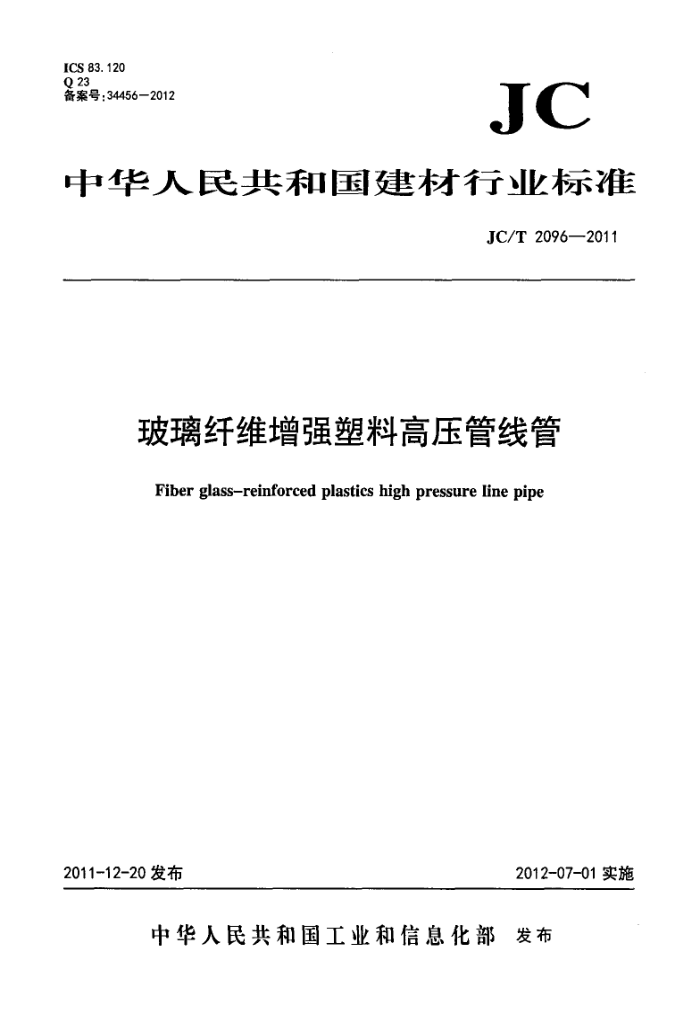

ICS 83.120 Q 23
JC
备案号：34456—2012
中华人民共和国建材行业标雅
JC/T 2096—2011
玻璃纤维增强塑料高压管线管
Fiber glass-reinforced plastics high pressure line pipe
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JC/T 2096—2011
目 次
前言范围
II
1
规范性引用文件术语和定义 4 分类和标记 5
2
3
通用要求， 6 要求，
试验方法. 8 检验规则。 9公布数据 10标志、包装、贮存、 运输和装卸附录A（规范性附录） 长期静水压强度试验方法，附录B（规范性附录） 应用设计因子附录C（规范性附录） 环向拉伸弹性模量和泊松比试验方法附录D（规范性附录） 轴向泊松比试验方法附录E（规范性附录） 1000h验证试验. 附录F（规范性附录） 产品特性
2
b
0O
8
10 12 14 17 19 20 JC/T 2096—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。 本标准主要起草单位：大庆汉维长垣高压玻璃钢管道有限公司、哈尔滨斯达玻璃钢有限公司、北京
玻璃钢研究设计院。
本标准主要起草人：E 曲国阳、邹安澜、赵岩、张兵。 本标准为首次发布。
II JC/T 2096-—2011
玻璃纤维增强塑料高压管线管
1范围
本标准规定了玻璃纤维增强塑料高压管线管（以下简称管线管）的术语和定义、分类和标记、通用要求、要求、试验方法、检验规则、公布数据以及标志、包装、运输和贮存等。
本标准适用于以玻璃纤维为增强材料，以热固性树脂为基体材料，缠绕成型、采用螺纹或法兰连接，压力等级为3.5MPa～34MPa，石油天然气行业输送流体介质的玻璃纤维增强塑料高压管线管及组件。 最高使用温度以制造商颁布的最高使用温度为准。其他行业可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2572纤维增强塑料平均线膨胀系数试验方法 GB/T2577玻璃纤维增强塑料树脂含量试验方法（GB/T2577—2005，ISO1172:1996，MOD) GB/T5349纤维增强热固性塑料管轴向拉伸性能试验方法 GB/T5351纤维增强热固性塑料管短时水压失效压力试验方法 GB/T9124钢制管法兰技术条件 GB/T18052一2000套管、油管和管线管螺纹的测量和检验方法 GB/T19466.2塑料差示扫描量热法(DSC）第2部分：玻璃化转变温度的测定(GB/T19466.2 -2004，IS011357-2:1999，IDT)
-
IS010928:2009塑料管系统 玻璃纤维增强热固性塑料(GRP)管和管件回归分析方法及其应用 (Plastics piping systems--Glass-reinforced thermosetting plastics (GRP) pipes and fittings Methods for regression analysis and their use) 3术语和定义
下列术语和定义适用于本文件。
3. 1
压力等级pressurerating 组件能够长期承受静压或标准循环内压不至失效的压力。
3. 2
长期静水压强度long-termhydrostaticstrength(LTHS) 基于设计寿命外推得到的自由端组件的静态失效强度。
3. 3
组件 component 任意两个或两个以上管线管与管线管，管线管与管线管件的组合体。
1 JC/T2096—2011 3. 4
管线管linepipe 指地面以下水平辅设的管线，区别于地上架空铺设的管线和井下油管与套管。
3.5
机械连接 mechanical joint 粘接和柔性连接以外的管线管及管线管件之间的连接形式，例如螺纹连接和法兰连接。
3. 6
最小增强层厚度minimumreinforcedwallthickness 管线管原始壁厚去除内外表面富树脂层（内衬或外包覆层）后的剩余厚度。
4分类和标记
4.1分类
产品按压力等级和公称直径进行分类。 4.1.1压力等级PN
压力等级(MPa)：3.5、5.5、7.0、8.5、10、12、14、16、18、20、22、24、26、28、30、32、34。 4.1.2公称直径DN
公称直径（mm）：25、40、50、65、80、100、125、150、200、250、300、350。 4.2标记
管线管按压力等级、公称直径和标准编号的顺序标记。 示例：压力等级为10MPa、公称直径为100mm，符合本标准的玻璃纤维增强塑料高压管线管标记为：
10-100 JC/T2096—2011
5通用要求
5.1管线管压力等级 5.1.1应按附录A进行管线管的长期静水压试验。 5.1.2当管线管的外径与最小增强层厚度之比不大于10时，压力等级应按公式（1)计算并向下圆整成 4.1.1中规定的压力等级。
R - R? R+R
P =S,×S,×
(1)
式中： P,一一压力等级，单位为兆帕(MPa)： S一一在66℃或更高温度下确定的20年的长期静水压强度的95%置信度下限LCL，单位为兆帕(MPa)； S一一应用设计因子，数值为0.67参见附录B)： R一一最小增强层厚度处的管线管外半径，单位为毫米(mm)； R,一一最小增强层厚度处的管线管内半径，单位为毫米（mm）。
5.1.3当管线管的外径与最小增强层厚度之比大于10时，压力等级应按公式(2)计算并向下圆整成 4.1.1中规定的压力等级。 2
