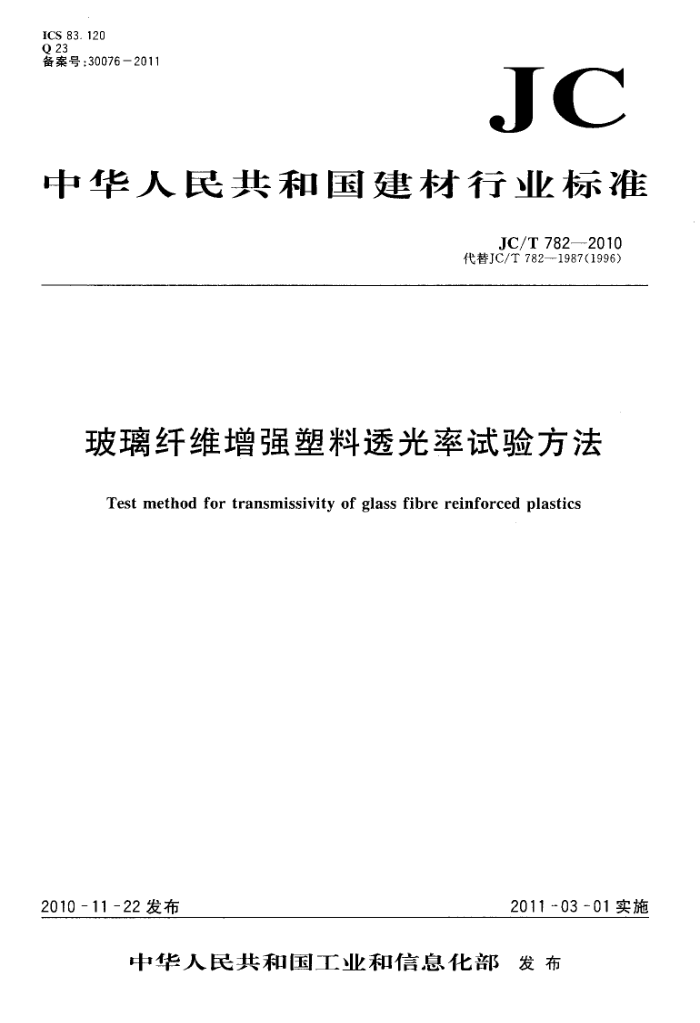

ICS 83.120 Q 23 备案号：30076-2011
JC
中华人民共和国建材行业标准
JC/T782—2010
代替JC/T782—1987(1996)
玻璃纤维增强塑料透光率试验方法
Test method for transmissivity of glass fibre reinforced plastics
2011-03-01实施
2010-11-22发布
中华人民共和国工业和信息化部发布 JC/T782—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T782一1987(1996)《玻璃纤维增强塑料透光率试验方法》。 本标准与JC/T782-1987（1996）相比主要变化如下：
增加了规范性引用文件（见第2章）；增加术语和定义一章（见第3章）；修改结果计算一章（1987年版的第4章，本版的第8章）。
本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准负责起草单位：北京玻璃钢研究设计院、武汉工业大学。 本标准主要起草人：张鸿雁、梁家铭、张立晨、赵建国、刘雄亚。 本标准所代替标准的历次版本发布情况为：
ZBQ23001-87; JC/T782—1987(1996)。 JC/T782—2010
玻璃纤维增强塑料透光率试验方法
1范围
本标准规定了测定玻璃纤维增强塑料透光率的试样、试验设备、试验环境条件、试验步骤及结果计算等。
本标准适用于积分球法测定的透光率。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1446---2005纤维增强塑料性能试验方法总则 3 术语和定义
下列术语和定义适用于本标准。
3. 1
透光率 transmissivity 透过试样的光通量与垂直入射到试样上的光通量之比，用百分率表示。
4试样 4.1试样尺寸应大于积分球入光口直径10mm。般也可取40mm×40mm或①40mm，其厚度为样品厚度。
注：只有在同一厚度下才可以比较透光率。 4.2试样数量每组不少于3个。 5试验设备 5.1试验仪器
积分球式透光率测试仪如图1所示。
- JC/T782—2010
2
10
反光镜；光源；光栅；透镜；平行光管；试样室；试样；积分球；显示仪器；
2
3
4
5
ta
7
8 9-
10 光接受器（附V入滤光片）； 11 稳压电源。
图1 积分球式透光率测试仪
5. 2 积分球总开口面积不得超过整球内表面积的10%。 5. 3 光源为标准A光源。 5.4 光接受器应加V入滤光片。 5.5 仪器透光率试验的准确度误差不大于士2%。
试验环境条件按GB/T1446--2005第3章的规定进行。
6
7 试验步骤
7. 1 试样制备按GB/T1446—2005中4.1的规定。 7.2试样外观检查按GB/T1446-2005中4.2的规定。 7.3对试样进行清洁处理，但不得损伤试样表面状态。 7. 4 试样状态调节按GB/T1446-2005中4.4的规定。 7. 5 接通电源，使仪器稳定10min以上。 7. 6 在积分球无光照射的条件下，调节显示仪表零点。 7.7 使光线无阻挡地射入积分球内，调节显示仪表，使指示值为100。
2 JC/T 782--2010
7. 8 3重复7.6和7.7的操作步骤，使仪器稳定。 7. 9 将试样固定在试样架上，放人光路并使试样紧贴积分球的入光孔壁，读取仪表的指示值，即为试样的透光率。 7.10每个试样测试不少于三次。 8 结果计算
透光率计算按GB/T1446-2005第6章的规定。 9 试验报告
按GB/T1446—2005第7章的规定。
3
