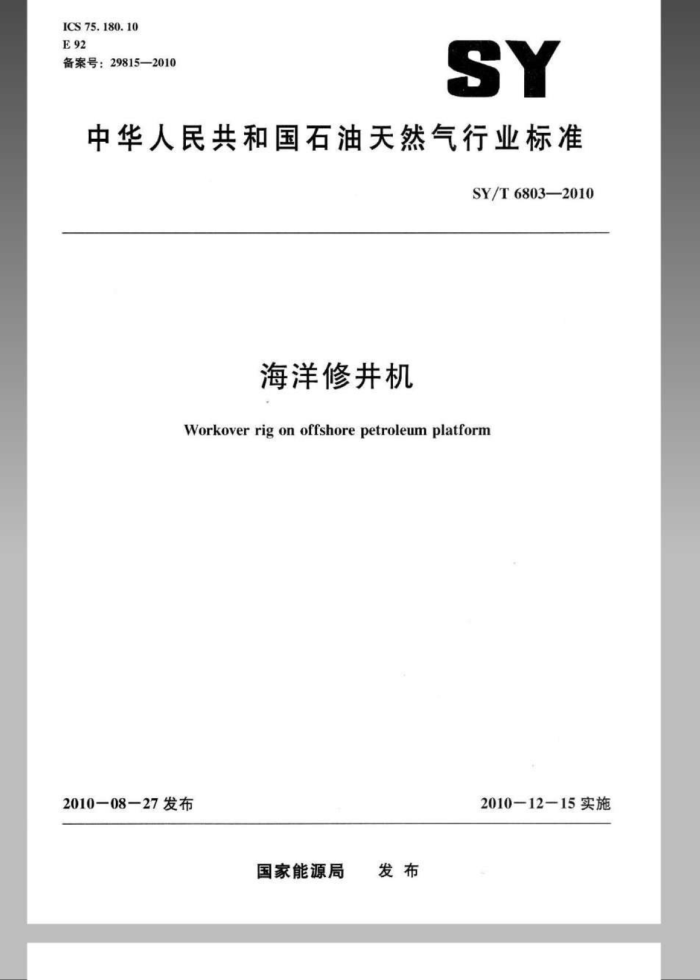

ICS75.180.10 E92
SY
备案号：29815—2010
中华人民共和国石油天然气行业标准
SY/T68032010
海洋修井机
Workover rig on offshore petroleum platform
2010—12—15实施
2010—08—27发布
国家能源局 发布 SY/T6803—2010
目 次
前言 1范围 2规范性引用文件 3术语和定义 4海洋修井机型式和型号的表示方法 4.1海洋修井机驱动及结构型式 4.2型号表示方法
1
4.3基本参数 5海洋修井机专用装置型式和型号的表示方法
5.1主要提升设备型式和型号的表示方法 5.2绞车型式和型号的表示方法 5.3转盘型式和型号的表示方法 5.4井架底座型式与型号表示方法 5.5机泵组 6要求 6.1一般要求· 6.2动力要求 6.3专用装置要求· 6.4其他要求 7试验方法 7.1专用装置试验方法 7.2海洋修井机整机的试验方法 7.3整机工业性试验 8检验规则 8.1型式检验 8.2出厂检验 8.3检验项目 8.4抽样方法 8.5判定规则·
0
中
一
9
9
21 24 24 24 24 25 25 26 26 26
8.6不合格品处理· 9标志、包装、运输和贮存 9.1标志 9.2包装 9.3运输 9.4贮存
26 27 28 28 SY/T6803—2010
28 29 30
10使用与维护附录A（规范性附录）滚筒绳槽尺寸参考文献. SY/T6803-2010
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准负责起草单位：南阳二机石油装备（集团）有限公司、中国海洋石油总公司、宝鸡石油机
械有限公司、江汉石油管理局第四机械厂。
本标准主要起草人：刘永勤、尹永晶、张勇、刘俭、王平、杨志远、顾金彪、喻贵民、葛运春、 苏一凡、刘勇、鲁献。
Ⅱ SY/T6803—2010
海洋修井机
1范围
本标准规定了海洋修井机型式、型号、基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存、使用及维护。
本标准适用于海洋修井机的设计、制造、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用本文件，其最新版本（包括所有的修改单）适用于本文件。
GB146.1标准轨距铁路机车车辆限界 GB/T1591—2008低合金高强度结构钢 GB/T2820.41997往复式内燃机驱动的交流发电机组第4部分：控制装置和开关装置 GB2893-2008安全色（ISO3864-1:2002，MOD) GB2894—2008安全标志及其使用导则 GB/T3766液压系统通用技术条件（GB/T3766-2001：eqvISO4413：1998） GB/T3797—2005电气控制设备 GB3836.12000 爆炸性气体环境用电气设备第1部分：通用要求（eqvIEC60079-0：
1998)
GB3836.2—2000 爆炸性气体环境用电气设备第2部分：隔爆型“d*（eqvIEC60079-1: 1990)
GB3836.3—2000 爆炸性气体环境用电气设备第3部分：增安型“e（eqvIEC60079-7： 1990)
GB3836.4—2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”（eqvIEC60079- 11:1999)
GB3836.5—2004 爆炸性气体环境用电气设备第5部分：正压外壳型“p”（IEC60079-2： 2001,MOD)
GB 3836.6--2004 爆炸性气体环境用电气设备第6部分：油浸型“（IEC60079-6 1995,IDT)
GB3836.7—2004 爆炸性气体环境用电气设备第7部分：充砂型q”（IEC60079-7： 1997,IDT)
GB3836.8—2003 爆炸性气体环境用电气设备第8部分：“n型电气设备（IEC60079-15： 2001,MOD)
GB3836.92006 爆炸性气体环境用电气设备第9部分：浇封型“m（IEC60079-18： 2004,IDT)
GB3836.14—2000爆炸性气体环境用电气设备第14部分：危险场所分类（idtIEC60079 10:1995)
1 SY/T6803—2010
GB3836.15-2000爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外） (eqvIEC60079-14:1996)
GB4208—2008外壳防护等级（IP代码） GB/T6745船壳漆 GB/T6748船用防锈漆 GB7251.12005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设
备（IEC60439-1：1999，IDT)
GB7251.22006低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求（IEC60439-2:2000，IDT）
GB7251.32006低压成套开关设备和控制设备第3部分：对非专业人员可进人场地的低压成套开关设备和控制设备配电板的特殊要求（IEC60439-3：2001，IDT)
GB7251.5-2008低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要求（IEC60439-5：2006，IDT）
GB/T7251.8-2005低压成套开关设备和控制设备智能型成套设备通用技术条件 GB/T7932气动系统通用技术条件（GB/T7932—2003；ISO44141998IDT) GB/T7935液压元件通用技术条件 GB/T9239.1—2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡充差
的检验（ISO1940-1：2003，IDT)
GB/T9969-2008工业产品使用说明书总则 GB/T10095.12008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（ISO
1328-1:1995,IDT)
GB/T10095.2-2008圆柱齿轮精度制 第2部分：径向综合偏差与径向跳动的定义和允许值（ISO1328-2：1997，IDT)
GB/T11365—1989 锥齿轮和准双曲面齿轮精度 GB/T13306标牌 GB/T 13575.1 普通和窄V带传动 第1部分：基准宽度制（GB/T13575.1-2008；ISO
4183:1995,MOD)
GB/T13575.2 普通和牵V带传动 第2部分：有效宽度制（GB/T13575.2—2008：ISO 5291:1993,NEQ)
GB/T17744—2008石油天然气工业钻井和修井设备（ISO14693：2003，MOD） GB/T19190石油天然气工业钻井和采油提升设备（GB/T19190—2003，ISO13535：2000，
IDT)
GB/T 20174 石油天然气工业钻井和采油设备钻通设备（GB/T20174-2006，ISO13533： 2001.MOD)
GB/T22513 石油天然气工业钻井和采油设备井口装置和采油树（GB/T225132008， ISO10423:2003,MOD)
SY/T4089 -1995滩海石油工程电气技术规范 SY/T5023 石油钻机用刹车块 SY/T5027—2006石油钻采设备用气动元件 SY/T5030—2006石油天然气工业用柴油机 SY/T5035吊环、吊卡、吊钳 SY/T5049 钻井卡瓦 SY/T5053.2钻井井口控制设备及分流设备控制系统规范（SY/T5053.22007，APISpec
2 SY/T68032010
16D:1993,IDT)
SY/T5074石油钻井和修井用动力钳 SY/T5080 石油钻机和修开机用转盘 SY/T5097—2006钻（修）井多参数仪技术条件 SY/T5112-2008钻井和采油提升设备规范（不规定级别）（APISpcc8A：1997，MOD) SY/T5127 井口装置和采油树规范（SY/T5170—2002idtAPISpec6A：1999） SY/T5138 三缸单作用钻井泵 SY/T5170-2008石油天然气工业用钢丝绳（ANSI/API9A：2004，MOD） SY/T5215 钻具止回阀 SY/T5225 石油天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T5244 钻井液循环管汇 SY/T5320- -2000JZ系列指重表 SY/T5323-2004节流和压井系统（APISpec16C：1993，MOD) SY/T5469 旋转钻井设备水龙带 SY/T5525 旋转钻井设备上部和下部方钻杆旋塞阀 SY/T5530 石油钻机和修井机用水龙头 SY/T5595 石油钻机传动滚子链 SY/T5612—2007石油钻井液固相控制设备规范 SY5974钻井并场、设备作业安全技术规范 SY/T6058—2004 自升式井架起放作业规程 SY/T6059—1994塔型井架拆装作业规程 SY/T6117石油修井机使用与维护 SY/T6146—1995钻并参数仪表司钻操作组合台 SY/T6223一2005钻井净化设备配套、安装、使用和维护 SY/T6228 油气井钻井及修井作业职业安全的推荐作法（SY/T6228-1996，eqVAPIRP54：
1992)
SY/T6276石油天然气工业健康、安全与环境管理体系 SY6355石油天然气生产专用安全标志 SY/T6497—2000石油钻机用万向联轴器 SY/T65862003 3石油钻机现场安装及检验 SY/T66322005 5海洋石油警示标志 SY/T66652006 油田用V带规范 SY/T6671—2006 石油设施电气设备安装区域一级、0区，1区和2区区域划分推荐作法（API
RP505:1998,IDT)
SY/T66802007 石油钻机和修井机出厂验收规范 SY/T6725.1-2008石油钻机用电气设备规范第1部分：主电动机 SY/T6727-2008石油钻机液压盘式刹车 SY/T6730—2008钻通设备旋转防喷器 SY/T6739-2008钻井参数监测仪技术条件 SY/T10030一2004海上固定平台规划、设计和建造的推荐作法工作应力设计法（APIRP
2A—WSD:2000,IDT)
SY/T10041石油设施电气设备安装一级一类和二类区域划分的推荐作法（SY/T10041一 2002,idtAPIRP500:1997)
3 SY/T6803—2010
SY/T10042海上生产平台管道系统设计和安装的推荐作法（SY/T100422002，idtAPIRP 14E:1991)
SY/T10051.1-2004海上结构用改良韧性的碳锰钢板规范（APISpec2MT1：2001，IDT） JB/T500O.3重型机械通用技术条件第3部分：焊接件 JB/T5000.4重型机械通用技术条件第4部分：铸铁件 JB/T5000.5重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6重型机械通用技术条件第6部分：铸钢件 JB/T5000.8重型机械通用技术条件第8部分：锻件 JB/T5000.9重型机械通用技术条件第9部分：切削加工件 JB/T5000.10重型机械通用技术条件第10部分：装配 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13重型机械通用技术条件第13部分：包装 JB/T7845-1995陆地钻机用装有电子器件的电控设备 APISpec16A钻通设备 APISpec:4F：2008钻井和修井井架、底座规范 APISpec2Y海洋结构用调质钢板规范 CCS海上固定平台安全规则海上固定平台人级与建造规范（1992）海上固定平台、移动平台人级与建造规范补充规定（1994）
3术语和定义
下列术语和定义适用于本文件。
3.1
海洋修井机 workover rig on offshore petroleun platform 由台或两台动力机驱动绞车和转盘，绞车用动力机、绞车、井架（含天车、游车大钩、大绳
等）均安装在导轨上的石油修井装置。 3.2
名义修井深度nominal workoverdepth 石油修并机在规定的游动系统有效绳数下，用不同的管柱修井时的最大修井深度。
3.3
设计安全系数 design safetyfactor 等于所用材料规定的最小屈服强度与最大许用应力之比。
3.4
最大额定静钩载maximum ratinghook load 修井机在规定的设计安全系数和游动系统有效绳数下，允许大钩承受的最大载荷，该载荷包括游
动系统的重量。最大额定静钩载作为修井机及相关部件设计时的主要受力依据。 3.5
额定钩载 rating hook load 修并机在规定的游动系统有效绳数下，勾速提升名义修井深度的管柱时，大钩所承受的载荷。其
数值相当于名义修并深度的管柱重量与游动系统重量之和，再加上附加载荷。额定钩载的数值表示修并机的正常工作能力。 3.6 4
