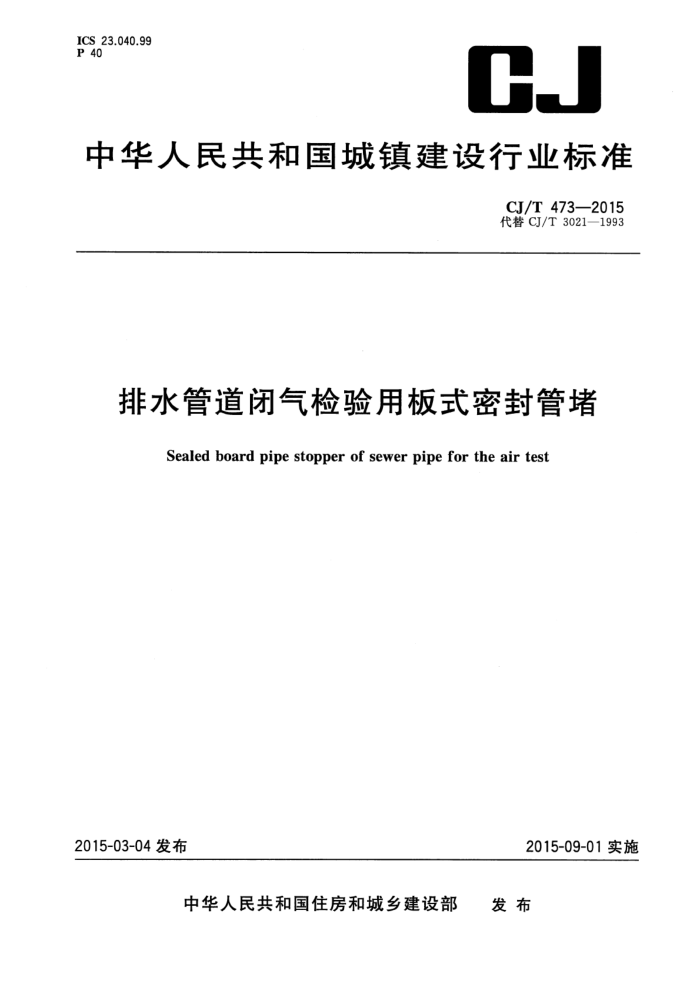

ICS 23.040.99 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T473—2015 代替CJ/T3021—1993
排水管道闭气检验用板式密封管堵
Sealed board pipe stopper of sewer pipe for the air test
2015-09-01实施
2015-03-04发布
发布
中华人民共和国住房和城乡建设部 CJ/T473—2015
目 次
前言范围
I
1 2 规范性引用文件 3 术语和定义 4 结构型式
5 分类及型号 6 材料 7 要求 8 试验方法 9 检验规则· 10 标志、包装、运输和贮存
2
3
10 11 CJ/T 4732015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T3021一1993《排水管道闭气检验用板式密封管堵》，与CJ/T3021一1993相比主
要技术变化如下：
-增加了密封胶圈、封板、止动器和橡胶带的定义（见3.2、3.3、3.4、3.5）； -增加了封板的金属材料种类（见3.3)；增加了密封管堵结构型式的说明（见第4章）： -增加了止动器无活动铰型和有活动铰型两种型式的界定值（见5.1）；修改了对材料的要求，原标准中技术要求一节调整为材料一章（见第6章，1993年版的5.1)；修改了密封胶圈的外观要求（见7.1.1，1993年版的5.2.1)； -增加了封板、密封胶圈和橡胶带的结构说明（见7.2.1，图2）；修改了密封管堵的规格范围（见表2，1993年版的附录A中表A.1)；增加了尺寸、基本性能、力学性能的要求（见7.2、7.3、7.4)；修改了密封胶圈尺寸及偏差的技术参数（见表2，1993年版的附录C中表C.1)；修改了密封胶圈的形式（见图3，1993年版的附录C中图C.1）；增加了对于封板承受轴向力的要求（见7.4.1）；增加了对于止动器数量的要求（见7.4.3）；增加了尺寸、基本性能、力学性能的试验方法（见8.2、8.3、8.4)；
-
-
-
修改了密封管堵性能试验的内容（见8.3.1，1993年版的6.4.2）；增加了密封管堵设置温度传感器的界定值（见8.3.1)； -增加了检验分类、检验项目、组批与抽样方案、判定规则的要求（见9.1、9.2、9.3）。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准负责起草单位：天津艾杰环保技术工程有限公司、天津市市政工程研究院、天津市泽宝水泥
制品有限公司、天津臻熙科技发展有限公司、天津水工业工程设备有限公司、天津科技大学。
本标准主要起草人：张大群、朱建国、曹井国、王明泽、金宏、姜亦增、张、刘瑶、赵秉森、马俊永、 张述超、吴康宁、梁伟、张伟、范培军、曹霞、门晓哗、李萌。
本标准所代替标准的历次版本发布情况为：
-CJ/T 30211993。
Ⅲ CJ/T473—2015
排水管道闭气检验用板式密封管堵
1范围
本标准规定了排水管道闭气检验用板式密封管堵（以下简称密封管堵)的术语和定义、结构型式、型号、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于重力流式圆形排水管道闭气检验用密封管堵的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶 压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T700碳素结构钢 GB/T1682 硫化橡胶低温脆性的测定 单试样法 GB1796.2 胶座气门嘴 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB7036.2 2充气轮胎内胎第2部分：摩托车轮胎内胎 GB/T16823.3 紧固件扭矩-夹紧力试验 GB/T22789.1 硬质聚氯乙烯板材分类、尺寸和性能 第1部分：厚度1mm以上板材 GB/T30198 汽车轮胎不圆度试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
密封管堵 sealedboardpipe stopper 管道端部管口及管道任意部位的封堵器具，一般成对配合使用，由封板、密封胶圈、橡胶带和止动器
等组成。 3.2
密封胶圈sealedrubberring 由橡胶材料制成具备充气嘴的管状胶圈，闭气检验时，通过在其内充人压缩空气后与管道内壁紧密
接触，起密封作用。 3.3
封板 sealedplate 由塑料或金属材料整体成型或焊接制成的圆形板。
3.4
止动器retainer 通过螺栓与封板连接，由金属材料制成，通过其与管壁的摩擦力将密封管堵固定于管道内壁。
1 CJ/T473—2015 3.5
橡胶带rubberband 由橡胶制成，位于封板和密封胶圈之间，起密封作用。
4 结构型式
密封管堵由封板、密封胶圈、橡胶带和止动器等组成，结构型式见图1。
o
O @ A品A
AL
安
-
中 - d
AL
A-A
a）密封管堵主视图
b）密封管堵侧视图
说明：
密封胶圈；橡胶带；
1
2
3- 封板；
止动器；连接螺栓；
4
5-
6 - 膜盒压力表连接组件；
进气管组件；密封胶圈充气嘴；橡胶垫。
7.
8
T
图1密封管堵结构型式示意图
5分类及型号
5.1分类
密封管堵按止动器的支撑方式可分为无活动铰型和有活动铰型。无活动铰型密封管堵适用于公称尺寸小于DN1000的管道，有活动铰型密封管堵适用于公称尺寸大于或等于DN1000的管道。
2
