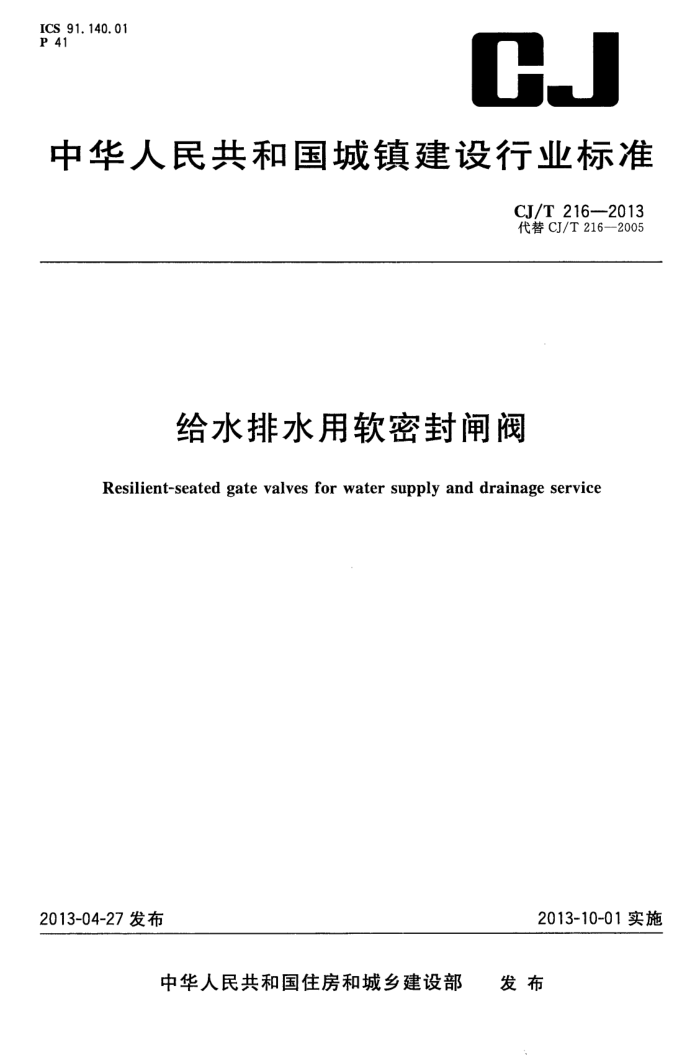

ICS 91.140.01 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T 216—2013 代替CJ/T216—2005
给水排水用软密封闸阀
Resilient-seated gate valves for water supply and drainage service
2013-04-27发布
2013-10-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T216—2013
目 次
前言 1范围
规范性引用文件 3 术语和定义
2
结构型式及尺寸 5 要求 6 试验方法 7 检验规则 8标志和供货附录A（资料性附录） 暗杆型闸阀、明杆型闸阀及主要结构尺寸附录B（规范性附录） 试验扭矩附录C（规范性附录） 传动帽附录D（资料性附录） 闸阀材料要求附录E（资料性附录） 齿轮箱传动比
4
2
9
10 15 16 17 18 CJ/T216—2013
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准是对CJ/T216—2005《给排水用软密封闸阀》的修订，本标准与CJ/T2162005相比，主要
技术变化如下：
+.
增加了“允许最大工作压力”等术语和定义；增加了“齿轮箱”的要求；增加了闸阀“耐久性”章节，规定了启闭循环次数的要求；修改了闸阀壳体壁厚和内外表面“涂层厚度”，增加了涂层检验项目的要求；一增加了最高使用温度及其对橡胶密封材质的要求；增加了附录E（资料性附录)齿轮箱传动比。
↑L
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会给水排水设备分会、上海冠龙阀门机械有限公司、安徽红
星阀门有限公司、广东永泉阀门科技有限公司、杭州春江阀门有限公司、上海沪航阀门有限公司、阀安格水处理系统（太仓）有限公司、武汉大禹阀门制造有限公司、济南玫德铸造有限公司、浙江盾安阀门有限公司、宁波华成阀门有限公司、江苏竹簧阀业有限公司、安徽省白湖阀门厂有限责任公司、株洲南方阀门股份有限公司、山东建华阀门制造有限公司、大众阀门集团有限公司、精嘉集团有限公司、北京竺港阀业有限公司、东一阀门制造（南通）有限公司、正丰阀门集团有限公司。
本标准主要起草人：华明九、刘杰、王光杰、张延蕙、李政宏、韩安伟、陈键明、柴为民、陈思良、 杜士昆、李习洪、孔令磊、钱金明、王朝阳、汤伟、沈维新、黄靖、王华梅、金戈、金宗林、李彬、刘德、管金华、 曹换、葛欣。
2 : -
本标准所代替的历次版本发布情况为：
CJ/T216—2005。
I CJ/T216-2013
给水排水用软密封闸阀
1范围
本标准规定了城镇给水排水用软密封闻阀（以下简称闸阀）的结构型式及尺寸、要求、试验方法、检
验规则、标志和供货等。
本标准适用于公称尺寸DN50DN900（其中公称尺寸不大于DN400的，公称压力小于或等于 PN25；公称尺寸大于DN400，且不大于DN900的，公称压力小于或等于PN16），最高使用温度80℃，法兰或承插接口型式连接，球墨铸铁材质壳体的城镇给水排水用闸阀的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T825吊环螺钉 GB/T1220不锈钢棒 GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱 GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差 GB4208外壳防护等级（IP代码） GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量 磁性法 GB/T5796.1梯型螺纹第1部分：牙型 GB/T5796.2梯型螺纹第2部分：直径与螺距系列 GB/T5796.3梯型螺纹第3部分：基本尺寸 GB/T5796.4一2005梯型螺纹第4部分：公差 GB/T·6739 9涂膜硬度铅笔测定法 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T92861 色漆和清漆漆膜的划格试验 GB/T11211 硫化橡胶与金属粘合强度的测定拉伸法 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T12222 多回转阀门驱动装置的连接 GB/T12225 通用阀门铜合金铸件技术条件 GB/T12227 通用阀门球墨铸铁件技术条件 GB/T13295 水及燃气管道用球墨铸铁管、管件和附件 GB/T13927 工业阀门压力试验 GB/T15254 硫化橡胶与金属粘接180°剥离试验 GB/T17241.6整体铸铁管法兰
1 CJ/T216-—2013
GB/T17241.7 铸铁管法兰技术条件 GB/T20078 铜和铜合金锻件 GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范 JB/T7928通用阀门供货要求 JB/T8531 阀门手动装置技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
暗杆型闸阀insidescrew（non-risingstem）typegatevalve 阀杆作旋转运动，其传动螺纹在阀体内腔的闸阀。
3. 2
明杆型闸阀、outsidescrew（rising stem）typegatevalve 阀杆作升降运动，其传动螺纹在阀体外部的闸阀。
3. 3
弹性闸板resilientgate 内部骨架为球墨铸铁整体铸造，骨架外表面全部包覆橡胶，闸阀关闭时密封面产生弹性形变的
闸板。 3.4
软密封resilient-seat 弹性闸板与阀体的平底阀座组成的闸阀密封结构。
3.5
轴封stemsealing 在阀盖或阀体上充填密封圈阻止水从阀杆处渗漏的结构。
3. 6
传动帽stemcap 通过扳手将启闭力传递到阀杆或驱动装置上的方锥形零件。
3.7
K型机械接口Ktypemechanicalflexiblejoint 用法兰等机械手段向承口内的密封圈施压而得到密封的连接方式。
3.8
T型滑入式接口Ttypepush-inflexiblejoint 在承口内设置密封圈，插口穿过时挤压密封圈形成密封的连接方式。
3.9
允许最大工作压力 maximumallowableoperatingpressure 闸阀在使用中可安全承受的最大工作压力，本标准规定等同公称压力。
4结构型式及尺寸
4.1结构型式
闸阀的结构型式可分为暗杆型闸阀、明杆型闸阀，参见附录A中图A.1～图A.4。
2
