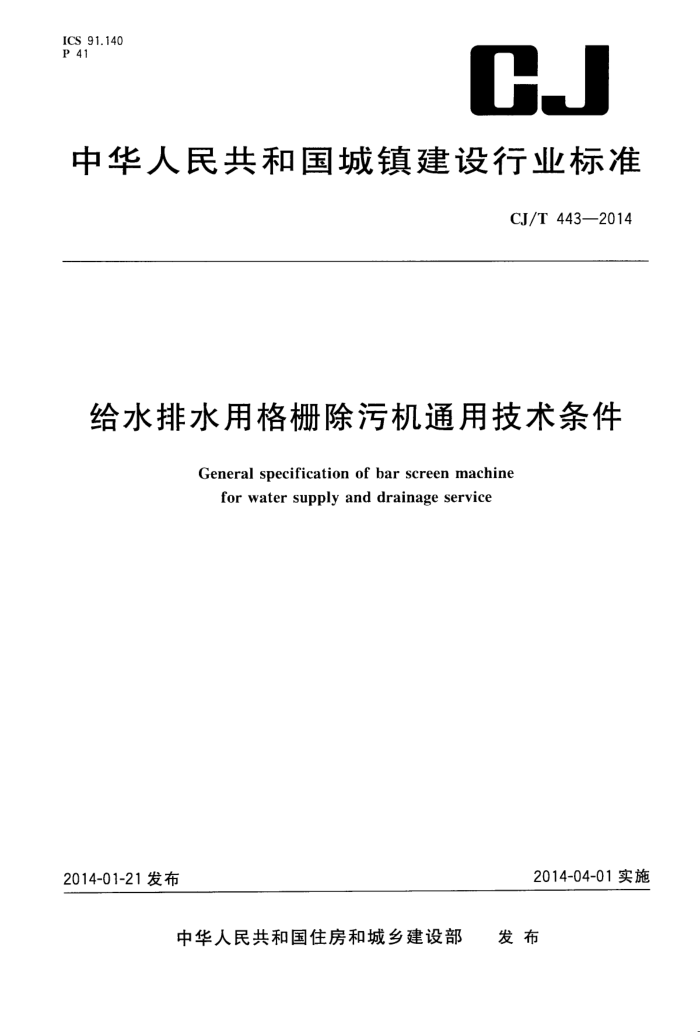

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T 443—2014
给水排水用格栅除污机通用技术条件
General specification of bar screen machine
for water supply and drainage service
2014-04-01实施
2014-01-21发布
中华人民共和国住房和城乡建设部 发布 CJ/T 443—2014
目 次
前言 1 范围 2规范性引用文件
术语和定义分类与型号性能参数
3
N
5 6 材料
..
要求 8试验方法 9标志、包装、运输和贮存附录A（资料性附录） 格栅除污机结构型式示意图
..... CJ/T 443—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准负责起草单位：天津水工业工程设备有限公司、天津艾杰环保技术工程有限公司。 本标准参加起草单位：天津市市政工程设计研究院、宜兴市凌泰环保设备有限公司、宜兴泉溪环保
设备有限公司、天津臻熙科技发展有限公司
本标准主要起草人员：张大群、金宏、杨宪云、万宁、赵秉森、王秀朵、张述超、刘瑶、赵乐军、凌清成曹井国、孙菁、吴志强、张蕃、陈命强、吴康宁、梁伟、张伟、贾瑛、魏刚杰、刘峰、范培军、曹霞。
I CJ/T443—2014
给水排水用格栅除污机通用技术条件
1范围
本标准规定了格栅除污机的术语和定义、分类与型号、性能参数、材料、要求、试验方法、标志、包装、 运输和贮存等。
本标准适用于城镇给水排水和工业废水处理工程中使用的格栅除污机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1220 不锈钢棒 GB/T 1348 球墨铸铁件 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 3767 声学声压法测定噪声源声功率级 发射面上方近似自由场的工程法 GB/T3797 电气控制设备 GB4208 外壳防护等级（IP代码） GB/T4237 不锈钢热轧钢板和钢带 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 9089.2 户外严酷条件下的电气设施第2部分：一般防护要求 GB/T 9439 灰铸铁件 GB/T 12770 机械结构用不锈钢焊接钢管 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T25150 工业设备化学清洗中奥氏体不锈钢钝化膜质量的测试方法蓝点法 JB/T4297 泵产品涂漆技术条件 JB/T5936 工程机械机械加工件通用技术条件 JB/T5943 工程机械 焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
格栅除污机 barscreenmachine 通过链条（钢丝绳）牵引齿粑（抓斗、滤网），将拦截在格栅前的漂浮和悬浮物体打捞上来的专用
1 CJ/T 443—2014 设备。 3.1.1
钢丝绳牵引式格栅除污机steelwireropetypebarscreenmachine 由钢丝绳驱动装置牵引齿粑将拦截在固定栅条前的漂浮和悬浮物体打捞上来的格栅除污机。
3.1,2
回转式链条传动格栅除污机rotarychaindrivestypebarscreenmachine 由多个齿粑等距离设于环形链条上，由环形链条驱动装置牵引齿粑将拦截在固定栅条前的漂浮和
悬浮物体打捞上来的格栅除污机。 3.1.3
回转式齿粑链条格栅除污机rotarytoothharrowchaintypebarscreenmachine 由链轮驱动装置牵引密布的粑齿组将拦截在粑齿前的漂浮和悬浮物体打捞上来的格栅除污机。
3.1.4
高链式格栅除污机high-chaintypebarscreenmachine 链轮和链条在水面以上工作，由回转式链条驱动装置牵引齿粑插人水下固定栅条间，将拦截在固定
栅条前的漂浮和悬浮物体打捞上来的格栅除污机。 3.1.5
阶梯式格栅除污机gradienttypebarscreenmachine 具有偏心轮的驱动装置带动移动栅条做往复运动，将拦截在固定栅条前的漂浮和悬浮物体阶梯式
打捞上来的格栅除污机 3.1.6
弧形格栅除污机curvedtypebarscreenmachine 齿粑在驱动装置带动下，沿圆弧形固定栅条（近似1/4圆周）做回转或摆臂运动，将拦截在固定栅条
前的漂浮和悬浮物体打捞上来的格栅除污机。 3.1.7
转鼓式格栅除污机rotarydrumtypebarscreenmachine 由驱动装置带动齿粑在由环形固定栅条组成的圆柱形转鼓内侧做圆周运动，将拦截在转鼓内侧的
漂浮和悬浮物体打捞上来的格栅除污机。 3.1.8
移动式格栅除污机mobiletypebarscreenmachine 由钢丝绳牵引齿粑（抓斗)将拦截在固定栅条前的漂浮和悬浮物体打捞上来，并通过横向水平行走
装置将其移至指定收集处的格栅除污机 3.1.9
回转滤网式格栅除污机rotaryfiltertypebarscreenmachine 滤网在回转链轮驱动装置带动下做回转运动，将拦截在滤网前的漂浮和悬浮物体打捞上来的格栅
除污机，按进水方式分为正面进水、网内侧面进水和网外侧面进水三种。 3.2
格栅除污机宽度widthofbarscreenmachine 安装在进水渠道中两侧板外缘间的距离。
3.3
栅条间距griddistance 相邻两栅条内侧距离。 2
