CJ

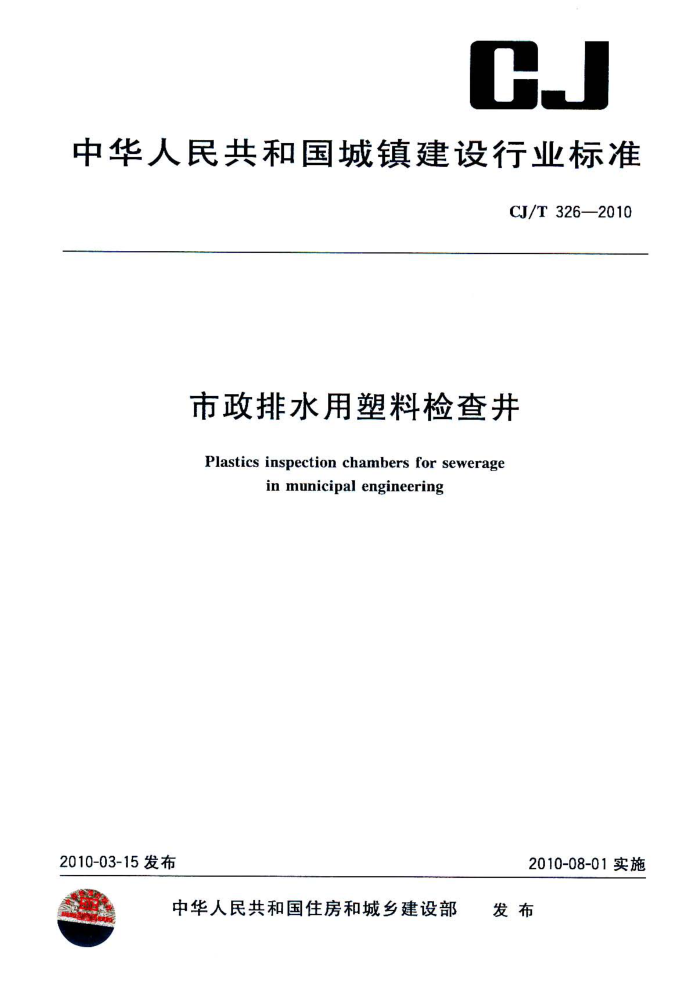

中华人民共和国城镇建设行业标准
CJ/T 326—2010
市政排水用塑料检查井
Plastics inspection chambers for sewerage
in municipal engineering
2010-03-15发布
2010-08-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T326—2010
前言
本标准参考欧洲标准prEN13598.2：2009《无压埋地排水排污用塑料管道系统一未增塑聚氯乙烯 (PVC-U）、聚丙烯（PP)和聚乙烯（PE）第2部分：交通地段及深埋安装的人孔井和检查井规范》编制。 本标准与欧洲标准prEN13598.2：2009《无压埋地排水排污用塑料管道系统-未增塑氯乙烯（PVC- U）、聚丙烯（PP)和桑乙烯（PE）第2部分：交通地段及深埋安装的人孔井和检查井规范》的一致性程度为非等效，主要差异如下：
本标准检查井最大深度为7m，EN13598.2的最大深度为6m；一-本标准检查井使用原料未包括硬聚氟乙烯（PVC-U）。 本标准附录A为资料性附录，附录B、附录C、附录D、附录E为规范性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准技术委员会归口。 本标准负责起草单位：中国市政工程西南设计研究院、四川天鑫塑胶管业有限公司，本标准参加起草单位：四川大学、上海科达市政交通设计院、上海富宝建材有限公司、常州市河马塑
一
胶有限公司、浙江双环塑胶阀门有限公司、金德管业集团有限公司、成都美沃实机电科技有限公司。
本标准主要起草人：罗方申、赵远清、戴星、程立、王贵恒、肖峻、徐明华、敏宏、段练、熊易华、 戴定常、马中驹、葛启愿、周佰兴、赵庆曾、王士良、张应忠。
本标准为首次发布。
1 CJ/T326—2010
市政排水用塑料检查井
1范围
本标准规定了市政排水用塑料检查并的分类和标记、原材料、要求、试验方法、检验规则、标志、标签、使用说明书、运输和贮存。
本标准适用于最大深度为7Ⅲ、长期水温在40℃以下、采用聚乙烯和骤丙烯制作的塑料检查井。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：漫渍法、液体比重瓶法和滴定法 GB/T1040.1 塑料拉伸性能的测定第1部分：总则 GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T6284 化工产品中水分测定的通用方法干燥减量法 GB/T8804.3热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材 GB/T8806 塑料管道系统塑料部件尺寸的测定 GB/T9341 塑料弯曲性能的测定 GB/T9647 热塑性塑料管材环刚度的测定 GB/T14152热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB15558.1一2003燃气用埋地聚乙烯(PE)管道系统第1部分：管材 GB/T17037.1热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样
的制备
GB/T17391乙烯管材与管件热稳定性试验方法 GB/T18173.3高分子防水材料第3部分遐水膨胀橡胶 GB/T18251聚烯烃管材、管件和混配料中颜料或碳黑分散的测定方法 GB/T18742.1冷热水用聚丙烯管道系统第一部分：总则 GB/T18742.2冷热水用丙烯管道系统第二部分：管材 GB/T19472.1埋地用聚乙烯(PE)结构壁管道系统第部分：聚乙烯双壁波纹管材 GB/T19472.2埋地用案乙烯(PE)结构壁管道系统第二部分：聚乙烯缠绕结构壁管材 GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T23858检查井盖 GB50010混凝土结构设计规范 GB50014室外排水设计规范 GB50204 混凝土结构工程施工质量验收规范 CJ/T233--2006建筑小区排水用塑料检查井
1 CJ/T326—2010
3术语和定义
下列术语和定义适用于本标准。
3.1
连接管件jointedplumbing 检查井用以汇入、流出雨污水并与排水管道连接的部件。
3.2
承压圈 bearingplate 安装在井口，用以承载地面荷载的钢筋混凝土预制构件。
3.3
L CHINA SSE
挡圈 antiextrusion rin 围绕检查井井口
落入井内的圆环状挡板。
+
4分类和标记 4.1分类
为 并、直壁井和管件升
检查井类型分
4.2检查井标记 4.2.1标记组成
SLJ C
A
单位mm 结构类型 R 强度 等级，缠绕结构壁为J，实壁为B，
SOENONES
肋结构壁为L；
荷载分类 表示检查 井位于机动车道下，1表示
道外的其他地方；收口井为SK 直壁并为ZB，管件并为GJ；
位于除检香井检查井
4.2.2 检查井标记示例
机动车道路下、井室公称直径1 100%mm、强度等级为1级的收口实 S
SLJSK1B1---1000表壁检查井。
SLJZB2J2—800表示置于机动车道路下、并简公称直径800mm强度等级为2级的直壁缠绕结构壁检查井。 5原材料 5.1聚合物树脂 5.1.1聚乙烯
聚乙烯（PE)树脂应具有生产商提供的合格证明并符合GB/T19472.1和GB/T19472.2的要求。 树脂的性能应符合表1的要求。 5.1.2共聚聚丙烯
共聚聚丙烯树脂应具有生产商提供的合格证明并符合GB/T18742.1和GB/T18742.2的要求。 树脂性能应符合表1的要求。 2 CJ/T326—2010
表1材料性能表
要 求
单位
序号
项 目
检诞方法
聚乙烯 (HDPE)
共聚聚丙烯 (PPR,PPB)
GB/T 1033.1;
kg/m
密度，23℃
≥930
>900
1
试样制备按GB/T17037.1
0.2~2.0与产品标准 ≤3.0与产品标准值值的偏差≤±25% 的偏差≤士25%
GB/T 3682
2
熔体流动速率
g/10 min
GB/T1040.1 GB/T 1040.2
≥20
拉伸屈照强度
MPa
≥22
3
GB/T 1040.1 GB/T 1040.2 GB/T 9341
%
≥120 ≥700
200 ≥750
断裂伸长率
S
MPa min
弯曲模量热稳定性
GB/T 17391
≥20
D
(氧化诱导时间)200℃
GB 15558.1—2003中
挥发分含量水分含量
mg/kg mg/kg % 等级等级
350 300 2.5±0.5 43 A3
350
附录C方法 GB/T 6284 GB/T 18251 GB/T 18251 GB/T 18251
300 2.5±0.5 3 3
8 9 10 11 5.1.3井体材料应以树脂为主，允许掺入为提高井体材料使用性能和加工性能的增强材料和添加剂，但树脂含量（质量分数）应在80%以上。增强材料和添加剂应均匀分散。 5.1.4允许少使用来自本厂的洁净并具有相同成分的同种检查并的回用料，回用料应破碎或重新造粒后掺入新料中使用，回用料在全部原材料中的比例不应超过10%，所生产的检查井应符合本标准的要求。 5.2密封材料
炭黑含(质盘分数）
炭照分散颜料分做
应符合GB/T18173.3或GB/T21873的要求。 6要求 6.1外观
塑料检查井的内外表面应规整，无孔润和裂缝，简壁表面的加强筋、锚定环和其他附属物（如吊环等）应完整无缺损，焊缝应平整。 6.2颜色
塑料检查井般为黑色或灰色，颤色应均勾一致。其他颜色可由供需双方合同确定。 6.3结构、规格尺寸及允差 6.3.1结构型式
塑料检查井结构型式可根据使用要求变化，图1、图2、图3为典型结构示意图。 6.3.2检查井结构及规格尺寸 6.3.2.1收口塑料检查井结构示意图见图1。
