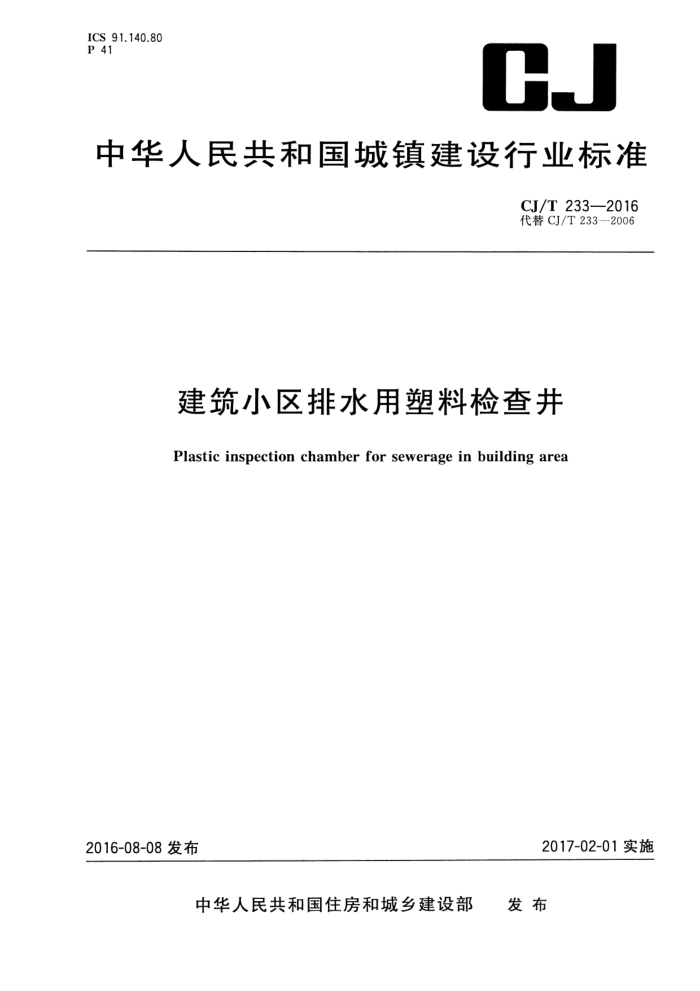

ICS 91.140.80 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T 233—2016 代替CJ/T233—2006
建筑小区排水用塑料检查井
Plastic inspection chamber for sewerage in building area
2017-02-01实施
2016-08-08发布
发布
中华人民共和国住房和城乡建设部 CJ/T233—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义、缩略语 4 构造、分类及标记 5 材料 6 要求 7 试验方法· 8 检验规则…·
1
10
14 15 17 37 42
标志、包装、运输和贮存附录A（资料性附录） 塑料检查井井座规格附录B（资料性附录） 检查井配件附录C（资料性附录） 塑料检查井井盖
9 CJ/T 233—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T233一2006《建筑小区排水用塑料检查井》 本标准是对CJ/T233一2006《建筑小区排水用塑料检查井》的修订，与CJ/T233-—2006相比主要
技术变化如下：
修改了检查井适用范围（见第1章）；增加了与内径标识管道连接的井座标记代号（见4.3）；
—修改了井座轴向荷载性能要求（见6.1.6）；
-增加了检查井系统性能要求（见6.5）；一增加了不同规格直径的井座沉泥室尺寸要求（见6.1）；增加了井座与井筒连接承口应有360°台阶，井底应设置稳定的支撑构造的要求（见6.1)；一增加井座与内径标识的埋地管道连接承口尺寸为内径的要求（见6.1）；
删去了检查井与井筒粘接连接承口（见2006年版的7.4）；调整井座与管道连接部位不带窝槽弹性密封承口的最小长度（见6.1)；增加了路面雨水口正向、侧向插口式构造（见附录B)；增加了检查并连接埋地管承口与管道间隙的要求（见6.1）增加了塑料并盖座中间孔直径尺寸要求和井筒内径相同，修改了部分塑料井盖尺寸参数，同时增加了井盖上应有相应的承重标识的要求（见附录C)；增加了防人坠落装置要求（见第4章）；增加了方形并盖与尺寸要求（见附录C）；
-
- -
一过渡接头产品图作了相应的修改（见附录B）：
增加了另一种明沟雨水口产品图（见附录B）。 本标准参照EN13598.2：2009《无压埋地排雨水和排污水用塑料管道系统-硬聚氯乙烯（PVC-U）、
聚丙烯(PP)和聚乙烯(PE)一第二部分：在交通区的和深埋的人孔井和检查井规范》。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：江苏河马井股份有限公司、住房和城乡建设部科技发展促进中心、上海现代
建筑设计(集团)有限公司技术中心。
本标准参加起草单位：福建亚通新材料科技股份有限公司、成都美沃实机电科技有限公司、浙江双环塑胶阀门有限公司、江苏河马海绵城市工程技术有限公司、福建省金东城建筑工程有限公司、宏禹建设有限公司，
本标准起草人：周敏伟、高立新、张森、周敏宏、周佰兴、刘明东、万水、陈鹊、许盛光、张应忠、叶后富。 本标准所代替标准的历次版本发布情况为：
CJ/T 233-2006。
1 CJ/T 233—2016
建筑小区排水用塑料检查井
1范围
本标准规定了建筑小区排水用塑料检查井的构造、分类及标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑小区（居住区、公共建筑区、厂区等）内，井内底埋深不大于6m，埋地管径不大于 800mm的排水用塑料检查井。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (ISO2859-1:1999,IDT)
GB/T 2918 3塑料试样状态调节和试验的标准环境 GB/T5836.2 建筑排水用硬聚氯乙烯(PVC-U)管件 GB/T8801 硬聚氯乙烯(PVC-U)管件坠落试验方法 GB/T 8802 热塑性塑料管材、管件维卡软化温度的测定 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T18173.3 高分子防水材料第3部分：遇水膨胀橡胶 GB/T18477.3 埋地排水用硬聚乙烯(PVC-U)结构壁管道系统第3部分：双层轴向中空壁管材 GB/T19472.1 埋地用聚乙烯(PE)结构壁管道系统第1部分：聚乙烯双壁波纹管材 GB/T19472.2 埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材 GB/T20221无压埋地排污、排水用硬聚氯乙烯（PVC-U)管材 GB/T 21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T238582009检查井盖 CJ/T212 聚合物基复合材料水算 CJ/T3012铸铁检查井盖 EN1852-1 埋地无压排水和排污塑料管道系统一聚丙烯（PP)一第1部分：管材、管件和系统规范 EN13476-2 无压埋地排水排污用塑料管系统一硬聚氯乙烯（PVC-U）、聚丙烯（PP）和聚乙烯
(PE)的结构壁管系统一第二部分：A型，具有平的内外表面的管材管件的规范
EN13476-3无压埋地排水排污用塑料管系统一硬聚氯乙烯（PVC-U)、聚丙烯（PP）和聚乙烯 (PE)的结构壁管系统一第三部分：B型，具有平的内表面和成型外表面的管材管件的规范
EN13598.2一2009无压埋地排雨水和排污水用塑料管道系统一未增塑聚氯乙烯（PVC-U)、聚丙烯(PP)和聚乙烯(PE)一第二部分：在交通区的和深埋的人孔井和检查井规范
EN14830一2006热塑性塑料检查井和人孔井井座一抗压届失稳的测定方法
3术语和定义、缩略语
下列术语和定义、缩略语适用于本文件。
1 CJ/T233—2016
3.1术语和定义 3.1.1
塑料检查井 plasticinspectionchamber 由热塑性塑料一次成型的井座和井筒、井盖及配件组装而成的圆形检查井。
3.1.2
井座chamberbody 检查井底部连接排水管道接口部分。
3.1.3
井径chamberdiameter 检查井直径，井座直径应与井筒直径相同。
3.1.4
井筒riser 连接底部井座的上升部分通道。
3.1.5
井盖chambercover 检查井井口未固定部分，用于开启或封闭井口。
3.1.6
盖座coverframe 固定和支承井盖的座子。可分成直接座在井筒上的非防护盖座与置于井筒周围混凝土支承圈上的
防护盖座两种。 3.1.7
流槽 flowprofile 井座底部设置有利于排水顺畅的导向圆弧构造。
3.1.8
沉泥室 siltsettlingpit 检查井底部为收集雨水管道中泥砂而设置的桶状空间。
3.1.9
落水算子 watergrate 雨落水管处放置的排水设施，由盖座和算子组成。
3.2 缩略语
DN公称直径 HDPE高密度聚乙烯 ID内径 JJG树脂复合材料 OD外径 PVC-U 硬聚氯乙烯 PP-B嵌段共聚聚丙烯 PVC 聚氯乙烯 ds 承口中部内径
