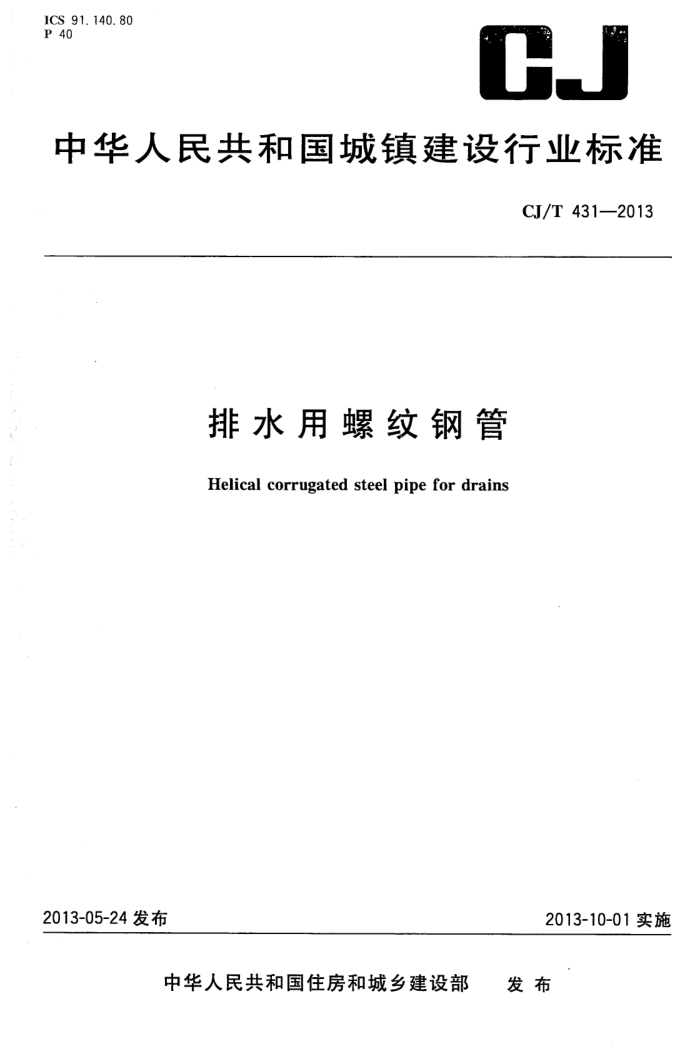

ICS 91.140.80 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T4312013
排水用螺纹钢管 Helical corrugated steel pipe for drains
2013-05-24发布
2013-10-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T431—2013
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 材料 5 结构、分类和连接 6 要求 n 试验方法 6
1
检验规则标志、运输和贮存附录A（资料性附录） 螺纹钢管连接方式附录B（规范性附录） 波纹钢管咬合口拉伸强度试验样品的制备方法附录C（规范性附录） 覆塑层剥离强度测定方法附录D（规范性附录） 在有变形和偏转角情况下水压密封试验附录E（规范性附录） 水压密封试验方法
9
t
11 13 14 15 18 CJ/T431—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准参考美国ASTMA760/A760M-10《排污水和排雨水用镀金属波纹钢管的标准规范》，
ASTMA1042/A1042M-04《排污和排水复合波纹钢管的标规范》，ASTMA796/A796M-06《排雨水、 排卫浴污水和其他埋地使用的波纹钢管、管拱结构设计的标准规范》，ASTMA929/A929M-01《波纹钢管用热浸镀金属钢板的标准规范》，ASSHTOT249-03《螺旋锁缝波纹管测试标准方法》，并结合我国具体情况，编制了本标准。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：黑龙江昕泰管业有限公司、黑龙江省塑料工业科学研究所。 本标准主要起草人：陈鸣、汪盛超、苏有林、姜振生、张成武、苏云喆。
一 CJ/T431—2013
排水用螺纹钢管
1范围
本标准规定了排水用螺纹钢管（以下简称管材）的术语和定义，材料，结构、分类和连接，要求，试验方法，检验规则，标志、运输和贮存。
本标准适用于输送介质温度在45℃以下无压埋地城镇排水、工业排水等工程使用的覆塑螺纹钢管以及城镇雨水排放和收集、农田输水等工程使用的镀锌螺纹钢管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T2518连续热镀锌钢板及钢带 GB/T2828.1一2003计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样
计划
GB/T2918塑料试样状态调节和试验的标准环境 GB/T9647热塑性塑料管材环刚度的测定 GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范 ISO13968塑料管道及输送系统热塑性塑料管材环柔性的测定（Plasticspipingandducting
systems.Thermoplastics pipes. Determination of ring flexibility)
3术语和定义
下列术语和定义适用于本文件。
3. 1
螺纹钢管corrugated steelpipe 以热镀锌钢带或覆塑热镀锌钢带为基材，经多组轧辊滚压波纹、螺旋缠绕、咬口连接成型制得的螺
纹钢管。 3. 2
覆塑钢带plasticcoatedsteelstrip 在热镀锌钢带表面上通过热复合工艺粘接塑料膜制得的钢带。
3. 3
覆塑层厚度 plasticlaminatedthickness 塑料膜与粘接树脂层厚度之和。
3. 4
平均内径meaninsidediameter 在管材的同一横断面处，每转动45°测量一次内径，取四次测量结果的算术平均值，向上圆整到0.1mm。
1
