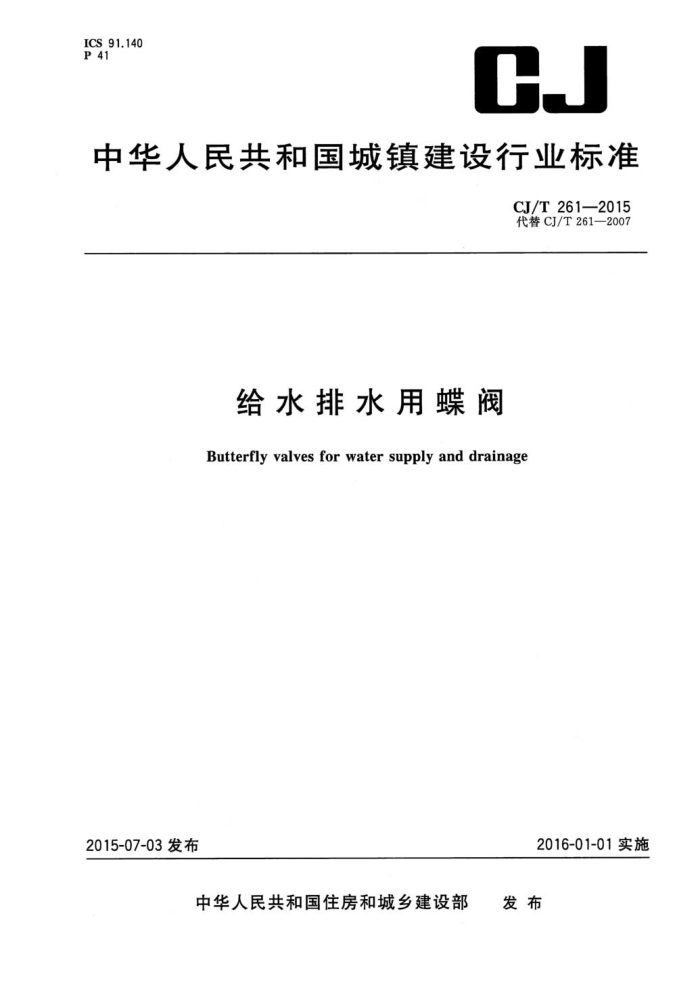

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T261—2015 代替CJ/T261—2007
给水排水用蝶阀
Butterfly valves for water supply and drainage
2016-01-01实施
2015-07-03发布
中华人民共和国住房和城乡建设部 发布 CJ/T261—2015
目 次
前言 1 范围
规范性引用文件术语和定义结构型式产品型号 6 材料 7 要求 8 试验方法 9 检验规则 10 标志、包装、贮存· 附录A（资料性附录） 蝶阀基本结构型式· 附录B（资料性附录） 阀体最小壁厚计算方法附录C（规范性附录) 传动帽
2 3 4 5
-
10 13 14 CJ/T261—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T261—2007《给水排水用蝶阀》，与CJ/T261—2007相比主要技术变化如下：
一扩大了公称压力范围；修改了壳体材质；增加了K型、T型承插接口连接方式；确定了宜采用中线型、双偏心型软密封蝶阀基本结构型式修改了限位机构承受力矩数值；修改了双向密封相关要求；修改了手动操作力数值；修改了启闭循环次数数值。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口，本标准起草单位：中国建筑金属结构协会、上海冠龙阀门机械有限公司、上海沪航阀门有限公司、阀
安格水处理系统（太仓）有限公司、安徽红星阀门有限公司、杭州春江阀门有限公司、安徽铜都流体科技股份有限公司、武汉大禹阀门股份有限公司、济南攻德铸造有限公司、株洲南方阀门股份有限公司、丹阳中核苏阀蝶阀有限公司、上海标一阀门有限公司、山东建华阀门制造有限公司、上海明珠阀门集团有限公司、山东莱德新兴阀门有限公司、江苏竹贯阀业有限公司、德阀机械（上海）有限公司。
本标准主要起草人：华明九、王光杰、张延憨、李政宏、陈思良、虞小秋、韩安伟、柴为民、程华、 李习洪、孔令磊、黄晓蓓、黄靖、李惠聪、刘广和、王华梅、尤良友、张同虎、汤伟、陆虎、刘杰、曹换、葛欣。
本标准所代替标准的历次版本发布情况为：
CJ/T261—2007.
I CJ/T261—2015
给水排水用蝶阀
1范围
本标准规定了给水排水用蝶阀（以下简称蝶阀）的术语和定义、结构型式、产品型号、材料、要求、试验方法、检验规则以及标志、包装、贮存等。
本标准适用于公称尺寸DN50DN2600、公称压力PN2.5～PN25，介质温度不大于80C，城镇给水排水用蝶阀。
2规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1047管道元件DN（公称尺寸）的定义和选用 GB/T1048管道元件PN(公称压力）的定义和选用 GB/T1184--1996形状和位置公差未注公差值 GB/T1220不锈钢棒 GB4208—2008外壳防护等级（IP代码） GB/T6739一2006色漆和清漆铅笔法测定漆膜硬度 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286—1998色漆和清漆漆膜的划格试验 GB/T9969 工业产品使用说明书总则 GB/T12220 通用阀门标志 GB/T12221—2 -2005金属阀门结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12225 通用阀门铜合金铸件技术条件 GB/T12227 通用阀门球墨铸铁件技术条件 GB/T12238 法兰和对夹链接弹性密封蝶阀 GB/T13295 水及燃气用球墨铸铁管、管件和附件 GB/T13927 通用阀门压力试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件 GB/T20878 不锈钢和耐热钢 牌号及化学成分 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB26640 阀门壳体最小壁厚尺寸要求规范 JB/T308 阀门型号编制方法 JB/T7928 工业阀门供货要求 JB/T8531 阀门手动装置技术条件
1 CJ/T261—2015
3术语和定义
下列术语和定义适用于本文件。
3.1
单向密封one-wayseal 只能在阀体上标示的水流动方向密封。
3.2
双向密封two-wayseal 在阀体上标示的水主流动方向（正向）和与水主流动方向相反的方向（反向）均能密封。
3.3
最大流速maximumflowvelocity 蝶阀在蝶板位置处于全开时，在与蝶阀相同尺寸的管道中允许的水流最大平均流速。
3.4
中线蝶阀 centerlinebutterflyvalve 阀杆轴线位于蝶板密封截面中心线上的蝶阀。
盗源
3.5
单偏心蝶阀singleeccentricvalve 阀杆轴线与密封副中心截面在阀体轴线上形成尺寸偏置量的蝶阀。
3.6
双偏心蝶阀doubleeccentricvalve X 除阀杆轴线与密封副中心截面在阀体轴线上形成的尺寸偏置量，尚有阀杆轴线与阀体轴线在径向
形成的第二个尺寸偏置量的蝶阀。
4结构型式
蝶阀按蝶板位置可分为中线型和偏心型；按连接形式，可分为法兰连接、对夹连接和承插口连接。 蝶阀基本结构型式参见附录A。
5产品型号
蝶阀型号的编制应符合JB/T308的规定，类型代号GPD。
6材料
6.1阀体应采用球墨铸铁材料，牌号宜为QT400-15、QT450-10，球化率不低于80%，并应符合 GB/T12227的规定。阀体的阀座宜采用06Cr19Ni10（S30408）、06Cr17Ni12Mo2（S31608）等奥氏体不锈钢材料，并应符合GB/T20878的规定。 6.2蝶板应采用不低于阀体机械性能的材料。 6.3阀杆宜采用含铬量不低于13%的马氏体不锈钢材料，并应符合GB/T1220的规定。 6.4橡胶密封件宜采用氯丁（CR）、丁晴（NBR）和三元乙丙（EPDM)等合成橡胶，不应采用再生胶。介质温度超过55C时，宜采用三元乙丙（EPDM）橡胶或耐温更高的其他材料，并在标牌上标出“耐温 80℃”。与饮用水接触的密封件，不应采用石棉和其他有毒材料，并应符合GB/T21873的规定。
2
