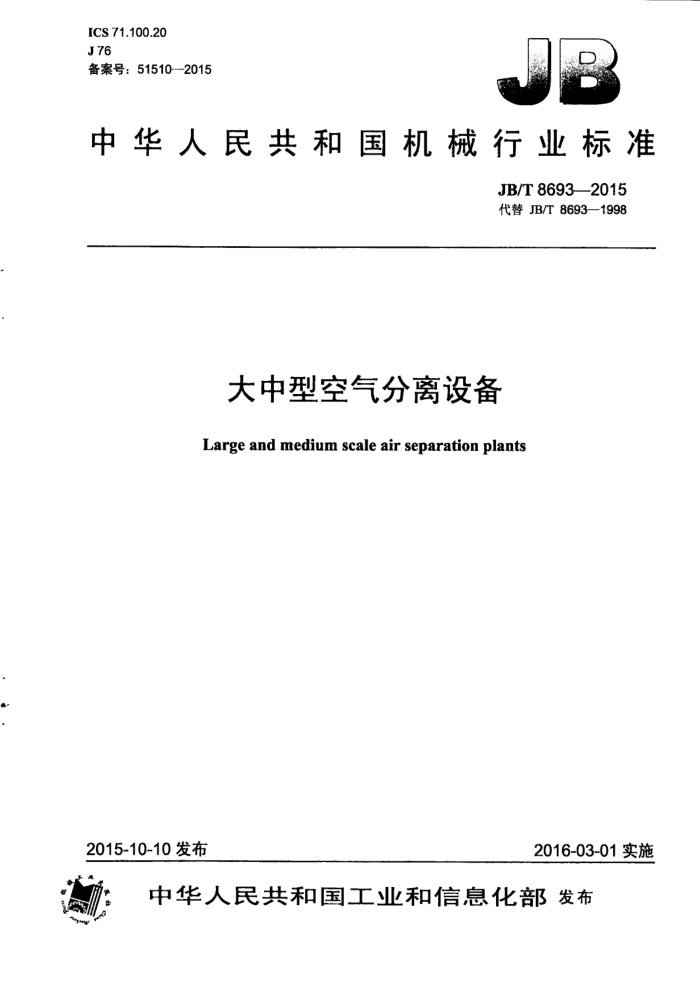

ICS 71.100.20 J76 备案号：51510—2015
中华人民共和国机械行业标准
JB/T 8693—2015 代替 JB/T 8693—1998
大中型空气分离设备 Large and medium scale air separation plants
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T 8693-2015
目 次
前言范围. 2 规范性引用文件 3术语和定义 4产品分类和型号。 5技术要求
1
2
欢迎欢迎！
中心中中心零心
5.1 工程条件 5.2基本要求 5.3产品性能要求， 5.4空分设备的组成， 5.5其他技术要求. 6空分设备出厂检验
+
*S
+
.6 10 10 1 1 11 1 1 11 12 12 12
成套空分现场检验。 7.1 成套空分设备性能检验条件 7.2 测量仪表及精度或精密度 7.3 产品氧气、氮气、液体（液氧、液氮、液氩）流量测定， 7.4 空气流量测定. 7.5 产品氧纯度测定 7.6 产品氮纯度测定.. 7.7 产品氩纯度测定. 7.8 压缩能耗测定. 7.9 能耗计算， 7.10 噪声测定 7.11 透平压缩机的轴振动测定 7.12仪表投表率。
7
-
. 12
中心专中#中中中#中中心
12 12 13
... 13
13 13 15 15 15 16 16 16 .18 18 18 19
8标志、包装、运输和贮存附录A（资料性附录）通过贮槽体积测定液体产量流量的计量方法。 A.1通过贮槽体积测定液体产量流量的计量方法. A.2△V值的确定.
A.3Vv值的确定.. A.4Vr 值的确定. A.5值的确定.. 附录B（资料性附录）氧气当量和综合液体产品量的计算方法， B.1流程I中氧气当量的计算..
B.2流程II、流程II中氧气当量的计算 B.3流程IV中综合液体产品量的计算 JB/T 8693-2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8693—1998《大中型空气分离设备》，与JB/T8693—1998相比主要技术变化如下：
本标准更体现了合同技术协议在空气分离设备订货合同中的重要性；标准中的产品流程仍分为四类，但流程形式有了较大调整；增加了“A产品当量”“当量单位制氧能耗”“综合液体产品”“综合液体产品量”“单位综合液体产品能耗”五项术语的定义；将原料空气条件改为吸风1空气中有害杂质允许极限含量（见表1），相关数据参考GB16912 的规定; -补充了蒸汽条件（见表4）和密封气条件（见表6）；完善了基本性能参数（见表8），空分氧产量增加到60000等级（不包括60000），重新计算了外压缩流程当量单位制氧能耗，增加了3.0MPa（G）等级氧内压缩流程空分设备当量单位制氧能耗; 增加了大中型空气分离设备的组成相关内容（见5.4)；一本标准提出了外压缩和内压缩流程的当量单位制氧能耗以及液体流程的单位综合液体产品能耗的计算方法（见7.9）；一根据近几年的生产实践和相关标准要求，对其他部分技术要求也做了修改。 本标准由中国机械工业联合会提出。 本标准由全国气体分离与液化设备标准化技术委员会（SAC/TC504）归口。 本标准起草单位：杭州杭氧股份有限公司、开封空分集团有限公司、四川空分设备（集团）有限责
任公司。
本标主要起草人：周智勇、韩松、王定伟、赵问银、谭德远、徐星、夏鸿雁、周芬芳。 本标准所代替标准的历次版本发布情况为
-ZB J 76010.1--1988- ZB J 76010.2--1988 -JB/T 8693—1998。
11 JB/T 86932015
GB/T50087工业企业噪声控制设计规范 GB 502741 制冷设备、空气分离设备安装工程施工及验收规范 GB50275风机、压缩机、泵安装.工程施工及验收规范 GB/T50441—2007石油化工设计能耗计算标准 HG/T269013X分子筛 JB/T4711 压力容器涂敷与运输包装 JB/T 4734 铝制焊接容器 JB/T 5902 空气分离设备用氧气管道技术条件 JB/T 6896 空气分离设备表面清洁度 JB/T 8058 空气分离设备用活性氧化铝验收技术条件 JB/T 9077 粉末普通绝热贮槽 JB/T 11006 空气分离设备产品型号编制方法 JC/T 1020 低温装置绝热用膨胀珍珠岩 SH3043石油化工设备管道钢结构表面色和标志规定 TSG D0001压力管道安全技术监察规程一T业管道 TSGD7002-—2006压力管道元件型式试验规则 TSG R0004 固定式压力容器安全技术监察规程
3术语和定义
GB/T10606界定的以及下列术语和定义适用本文件。
3.1
A产品当量 the equivalent productA 通过选取空分设备生产的某一规格的A产品为基准产品，其他产品利用能量消耗相当的原则折算
成该基准产品的流量（质量流量或体积流量）后，所得出的单位时间内A产品的流量和单位时间内其他产品折算成基准产品后的流量的总和。 3.2
当量单位制氧能耗 energy consumption per unit of the equivalent oxygen 通过选取某一规格的氧气产品为基准产品，其他产品，如液氧、液氮、液、氮气等，利用能量消
耗相当的原则折算成单位时间内该规格氧气产品的体积流量，所得出的总能耗和该规格氧气当量的比值。 3.3
综合液体产品 comprehensive liquid product 对于以生产液体产品为主的液体空分设备，将液氧、液氮和液氩产品归为一类产品的总称。
3.4
综合液体产品量comprehensive liquid product yield 对于以生产液体产品为主的液体空分设备，其单位时间内液氧、液氮和液氯产品的质量流量总和。
3.5
单位综合液体产品能耗 energy consumption per unit of the comprehensive liquid product 对于以生产液体产品为主的液体空分设备，其总能耗和综合液体产品量的比值。
4　产品分类和型号 4.1产品按基本流程分为四类： 2
