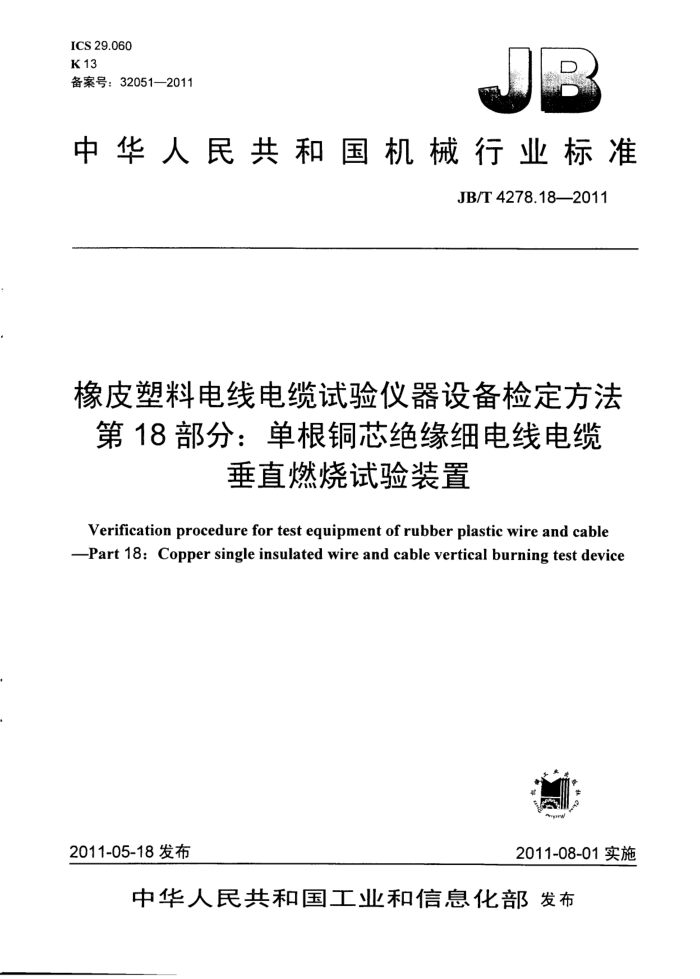

ICS 29.060 K13
备案号：32051—2011
中华人民共和国机械行业标准
JB/T 4278.18—2011
橡皮塑料电线电缆试验仪器设备检定方法第18部分：单根铜芯绝缘细电线电缆
垂直燃烧试验装置
Verification procedure for test equipment of rubber pilastic wire and cable Part 18: Copper single insulated wire and cable vertical burning test device
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4278.18-2011
目 次
前言
1
范围. 2 规范性引用文件. 3 检定项日与技术要求 4 检定用器具， 5 检定方法.… 6检定结果及处理... 图1火焰高度示意图，
1
.2
.
2 JB/T 4278.18--2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则; 一一第2部分：低温冲击试验装置; -第3部分：曲挠试验装置;
第4部分：耐磨试验装置；第5部分：单根绝缘电线电缆垂直燃烧试验装置；第6部分：自然通风热老化试验箱；第7部分：恒温水浴；第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱； -第10部分：火花试验机；第11部分：低温卷绕试验机；第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；第15部分：成束燃烧试验装置；一第 16 部分：烟密度试验装置；第17部分：炭黑含量试验装置；一第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置；
一
一第19部分：绝缘耐刮磨试验仪。 本部分是JB/T4278的第18部分。 本部分由中国机械业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、杭州斯派克检测仪器有限公司。 本部分主要起草人：范洪欣、刘恩菊、贾建义。 本部分为首次发布。
I1 JB/T 4278.18-2011
橡皮塑料电线电缆试验仪器设备检定方法
第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置
1范围
JB/T4278的本部分规定单根铜芯绝缘纠电线电缆垂直燃烧试验装置的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的单根铜绝缘细电线电缆垂直燃烧试验装置的检定。 2　规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本部分。
JB/T4278.1--2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1单根铜芯绝缘细电线电缆垂直燃烧试验装置的技术要求除应符合本部分的规定外，还应符合JB/T 4278.1—2011 的规定。 3.2金属挡风罩尺寸（高×宽×长）应为：1200mm×300mm×450mm，偏差均应为±25mm 3.3两夹具间距离应为（55025）mm。 3.4燃气喷灯的喷口直径应为（8.0±0.5）mm。 3.5火焰强度要求：在喷管纵轴与水-面垂直、丙烷压力为0.1MPa时，调节燃气和空气流量使发光火焰的总高度应为（125±25）mm，如图1所示。
单位为毫米
-7+C71
图1火焰高度示意图
3.6喷灯和试样中心线的交点与.上夹具下缘的距离应不超过465mm。 3.7燃气喷灯与火具的轴线的灭角应为45°土2°。 4检定用器具 4.1钢卷尺：范围2000mm，分度值1mm。 JB/T 4278.18--2011
4.2钢直尺：范围300mm，分度值0.5mm。 4.3游标卡尺：范围125mm，分度值0.02mm。 4.4 45°角尺。 5检定方法 5.1用钢卷尺测量金属挡风罩尺寸及两夹具间距离。 5.2用游标卡尺测量燃气喷灯的喷口直径。 5.3火焰强度的检定：用钢直尺测量火焰高度，火焰高度如图1所示，火焰高度测量允许有目测估计偏差。 5.4用钢卷尺测量喷灯和试样中心线的交点与上夹具下缘的距离。 5.5用45°角尺测量灯管与夹具轴线的夹角。 6检定结果及处理 6.1对经检定合格的单根铜芯绝缘细电线电缆垂直燃烧试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书封面式样见JB/T4278.1-2011中附录A和附录B。 6.2单根铜芯绝缘细电线电缆垂直燃烧试验装置的检定周期一般定为2年。除新安装的试验装置按全部项日检定外，周期检定只需对3.5规定的项日进行检定。
2 188
