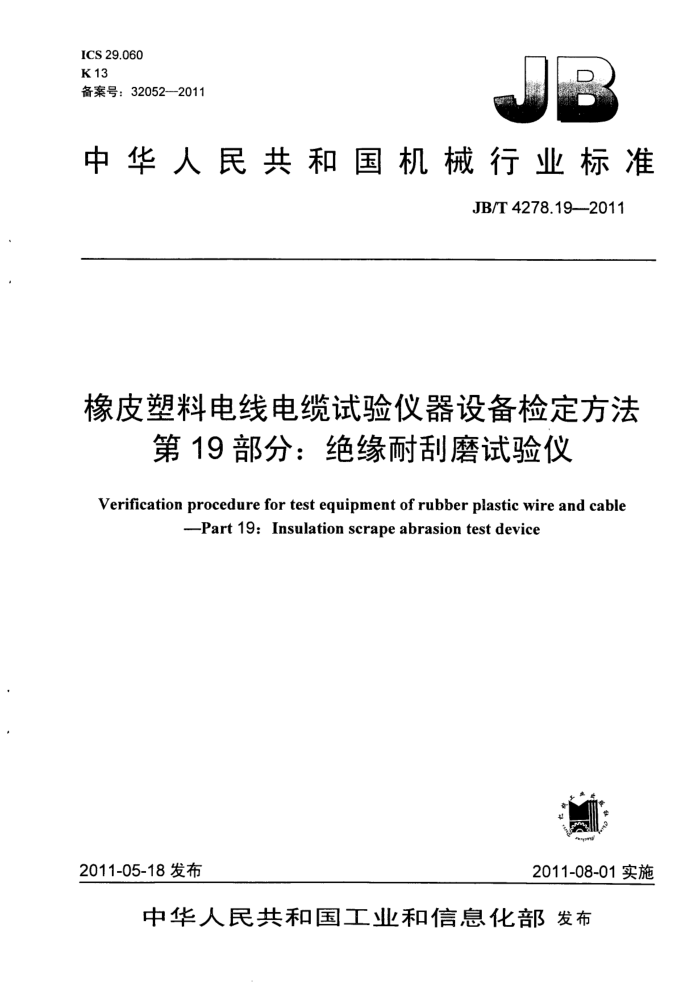

ICS 29.060 K 13 备案号：32052-2011
中华人民共和国机械行业标准
JB/T 4278.19--2011
橡皮塑料电线电缆试验仪器设备检定方法
第19部分：绝缘耐刮磨试验仪
Verification procedure for test equipment of rubber plastic wire and cable
-Part 19: Insulation scrape abrasion test device
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4278.19—2011
目 次
II1
前
范围. 2 规范性引用文件 3 检定项目与技术要求.. 4 检定用器具， 5 检定方法 5.1 一般检查. 5.2 刮刀的检查 5.3 测量耐刮磨试验仪的刮磨试验频率 5.4 测量试验电压 5.5 测量试样刮破时检测电路的动作电流。 5.6 测量刮破力误差 5.7 测量刮刀与试样接触部分的刮磨距离
-++++
1
........
.-e..++
计算结果及处理
6
+......
图1 绝缘耐刮磨试验仪.
2 JB/T 4278.19---2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则; -第2部分：低温冲击试验装置；第3部分：曲挠试验装置：第4部分：耐磨试验装置；第5部分：单根绝缘电线电缆垂直燃烧试验装置； -第6部分：自然通风热老化试验箱：第7部分：恒温水浴；第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱； -第10部分：火花试验机；第11部分：低温卷绕试验机；第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；第15部分：成束燃烧试验装置； -第16部分：烟密度试验装置；第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置； -第19部分：绝缘耐刮磨试验仪。
一
本部分是JB/T4278的第19部分。 本部分由中国机械I业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、杭州斯派克检测仪器有限公司。 本部分主要起草人：刘恩菊、贾建义。 本部分为首次发布。
III JB/T 4278.19--2011
单位为毫米
重物；2- 一行程；3-—针座；4—试样；5— 一夹具；6一 一试验台。
注：d=0.23mm±Φ0.01mm或d-Φ0.45mm±0.01mm；a为刮磨间隙；刮磨长度L=（10～20）mm。
图 1 绝缘耐刮磨试验仪
5.1.2将一试样夹在夹具上，拉紧校直。上下调整支撑台面，检支撑台面能否与试样紧密接触。 5.1.3检查试验仪是否有合适的计数器，且检查计数器是否T.作可靠，应无计数误差。 5.2　刮刀的检查 5.2.1日测检查试验仪的刮刀是否光滑、无锈蚀。 5.2.2若耐刮磨试验仪的刮刀是一钢板状，则将刮刀放在投影仪上，在投影屏上求出R角。 5.2.3若耐刮磨试验仪的刮刀是一钢针状，则将钢针从刮刀支架上取下，用千分尺测量钢针直径。 5.3测量耐刮磨试验仪的刮磨试验频率
用秒表测量耐刮磨试验仪刮磨60次的时间t，用公式（1）计算刮磨试验频率：
f =3 600/t...
(1)
测量 3次，取3次测量的平均值。
2 JB/T 4278.19—2011
5.4测量试验电压
用数字万用表的直流档测量试验电压。 5.5测量试样刮破时检测电路的动作电流
将数字万用表的直流电流档、多圈线绕电位器申接在试验回路中。逐渐减小电阻值，直到检测电路动作，记下此时的电流值。 5.6测量刮破力误差 5.6.1用Q-1仪测量刮刀支架对试样施加的力值。 5.6.2用天平测量负荷质革。 5.7测量刮刀与试样接触部分的刮磨距离
用游标卡尺测量刮刀与试样接触部分的刮磨距离。 6计算结果及处理 6.1对经检定合格的绝缘耐刮磨试验仪发给检定证15，不合格的发给检定结果通知污。检定证书和检定结果通知书封面式样见JB/T4278.1—2011中附录A和附录B。 6.2绝缘耐刮磨试验仪的检定周期一般为1年。除第一次和修理后的检定按全部项目检定外，周期检定只需对3.4、3.6、3.7及3.9规定的项目进行检定。
3 116182
L/ar
中华人民共和国
机械行业标准
橡皮塑料电线电缆试验仪器设备检定方法
第19部分：绝缘耐刮磨试验仪
JB/T 4278.19—2011
*
