ICS 29.060 K13 备案号：320362011
JB

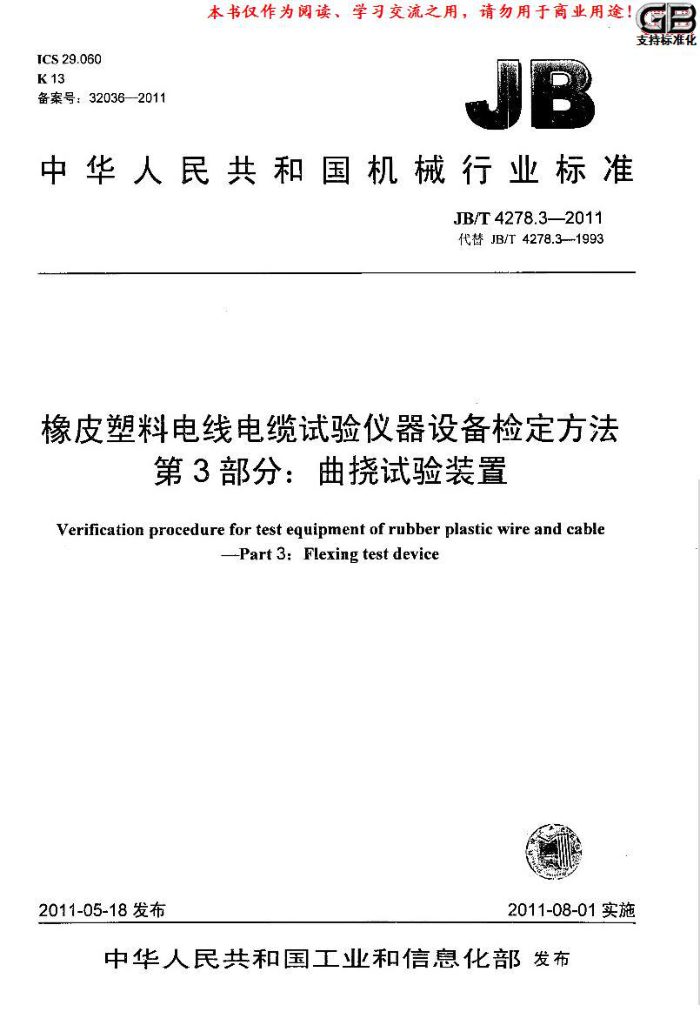

中华人民共和国机械行业标准
JB/T 4278.32011 代替JB/T4278.3--1993
橡皮塑料电线电缆试验仪器设备检定方法
第3部分：曲试验装置
Verification procedure for test equipment of rubber plastic wire and cable
-Part 3: Flexing test device
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4278.32011
目 次
前言 1 范围 2 规范性引用文件 3 检定项目与技术要求.. 4 检定用器具 5 检定方法 5.1 一般检查 5.2 测量小车的行程及运行速度 5.3 两滑轮轴心的连线与小车滑动轨道角度的校验 5.4 滑轮直径的校验 5.5 试验电流的校验 5.6缺陷报警装置的检查 5.7负荷质量的校验
I
检定结果及处理
6 表1 负荷 JB/T 4278.32011
前 言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则：第2部分：低温冲击试验装置：第3部分： 山挠试验装置：第4部分：耐磨试验装置：第5部分：单根绝缘电线电缆垂直燃烧试验装置：第6部分：自然通风热老化试验箱：第7部分：恒温水浴：第8部分：低温试验箱：第9部分：氧弹，空气弹老化试验箱：第10部分：火花试验机：第11部分：低温卷绕试验机：第12部分：高温压力试验装置：第13部分：强迫通风热老化试验箱：一第14部分：耐火试验装置：第15部分：成束燃烧试验装置：第16部分：烟密度试验装置：第17部分：炭黑含量试验装置：第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第3部分。 本部分代替JB/T4278.3--1993《橡皮塑料电线电缆试验仪器设备检定方法第3部分：曲挠试验
装置》。
本部分与JB/T4278.3—1993相比，主要变化如下：
增加了3.7缺陷报警的检定：对检定项目与技术要求中的3.8做了调整：增加了5.5.2对数字式仪表试验电流的检定。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所。 本部分主要起草人：范洪欣、刘恩菊。 本部分所代替标准的历次版本发布情况为：
JB4278.3—1986JB/T4278.3-1993
II JB/T4278.32011
橡皮塑料电线电缆试验仪器设备检定方法
第3部分：曲试验装置
1范围
JB/T4278的本部分规定了曲挠试验装置的检定项目与技术要求、检定用器具，检定方法和检定结果及处理。
本部分适用于成品软电缆曲试验装置的检定。 2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
！费注月4278-20以橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则
3检定项目与技术要求 3.1曲挑试验装置的技术要求除应符合本部分的规定外，还应符合JB/T4278.1—2011的规定。 3.2小车来回次数的计数装置计数应可靠：并在断电后能保持计数次数。 3.3小车的行程应不小于1000mm：运动速度应为（0.33士0.05）m/s。 3.4两滑轮轴心的连线与小车滑动轨道成45°角。在两滑轮之间的试样应呈水平状态。 3.5滑轮直径分别应为（60±2）mm，（80±2）mm，（120±2）mm，（160±2）mm，（200±2）mm 3.6试样试验电流的允许误差应为土2.5%，用于指示试验电流的电流表量程应选择恰当 3.7当试样的导体出现断路或短路时，曲挠试验装置应有缺陷报警，并能保持曲挠小车来回所计的次数。 3.8应有表1所规定的或能组成表1所规定的成对的负荷，其质量和偏差应符合表1的规定。
表1负荷
单位为克
负荷 500 1 000 1 500 2000 3 000 4 000 6 000 7.000 7500 偏差 ±s ± 10 ±15 ± 20 ±30 ±40 ±60 ± 70 ±75 4检定用器具 4.1钢卷尺：范围2000mm 分度值1mma 4.2秒表：分度值0.1s 4.345°角尺。 4.4游标卡尺：范围300mm，分度值0.02mm。 4.5外卡。 4.6交流电流表：1.0级。 4.7电流互感器：0.5级。 4.8电了秤或天平：分度值1g。 JB/T4278.32011
5检定方法 5.1般检查 5.1.1目测检查试验装置是否处于水平放置。 5.1.2目测检查计数器工作是否可靠，有无计数误差 5.1.3目测检查计数器在断电后是否能保持计数次数。 5.2测量小车的行程及运行速度 5.2.1用钢卷尺测量小车的运动距离1。 5.2.2用秒表测出小车单程运行所需时间，按式（1）计算小车的运行速度。
L 10001
1
式中：
一小车的运行速度，单位为米每秒（m/s） L一一小车的行程，单位为毫米（mm）一小车单程运行时间，单位为秒（s）测量3次，取计算结果的算术平均值。
5.3两滑轮轴心的连线与小车滑动轨道角度的校验
5.3.1将45°角尺的一边置于小车的滑行轨道上，滑轮（或滑轮轴）应能调至紧靠三角尺的斜边。
5.3.2检查在两滑轮之间的试样是否星水平状态。 5.4：滑轮直径的校验
用外卡和游标下尺测量滑轮的直径。 5.5试验电流的校验 5.6.1对试验电流指示仪表带数学分度的仪表，将校验用电流互感器、交流电流表接入试样回路，每一分度值校验两次，取平均值。按式（2）计算试验电流的引用误差%：
J-In Im
(2)
:100
Pn
式中： Yn试验电流的引用误差，（%);
一试验电流指示仪表值：单位为安培（A）： Io校验用交流电流表读数：单位为安培（A）： Im 一试验电流指示仪表上限，单位为安培（A）。 检查计算结果，最大的引用误差不超过3.6的规定。
5.5.2对数字式仪表，在指示仪表上n·3A（n为1，2，3，）左右的电流值进行校验。按式（3）计算试验电流的相对误差
I-lo Io
(3)
X00
式中：
试验电流的相对误差，（%）： I一试验电流指示仪表值，单位为安培（A）： I0一校验用交流电流表读数，单位为安培（A）。 检查计算结果，最大的相对误差不超过3.6的规定。
5.6缺陷报警装置的检查 5.6.1将A、B、C、O（或N）相的试样断开，曲挑试验装置应有缺陷报警，并能保持曲挠小车来回所计的次数。
2 JB/T4278.32011
5.6.2将A、B、C、O（或N）任一相的试样与其他一相的试样短接，出挠试验装置应有缺陷报警，并能保持山挠小车来回所计的次数。 5.7负荷质量的校验
用电子秤（或天平）测量负荷的质量。 6检定结果及处理 6.1对经检定合格的曲试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书式样见JB/T4278.1—2011中附录A和附录B。 6.2曲挠试验装置的检定周期一般定为1年。除新安装的试验装置按全部项目检定外，周期检定时只需对3.3、3.5~3.7规定的项日进行检定。 免费注册会员可以享受更多服务
