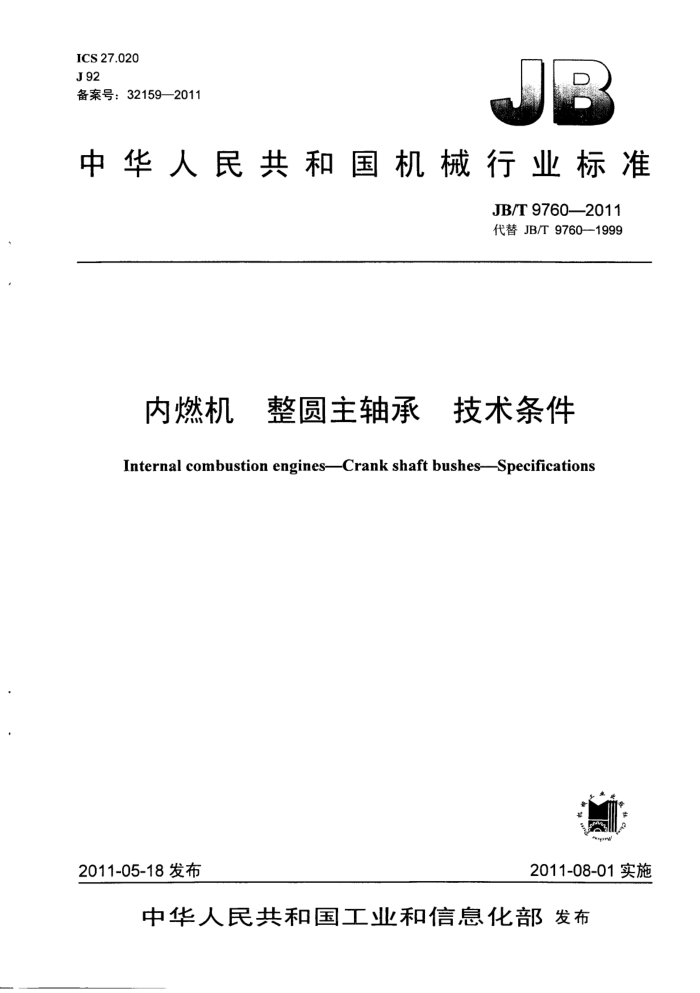

ICS 27.020 J 92 备案号：32159—2011
中华人民共和国机械行业标准
JB/T 97602011 代替 JB/T 97601999
内燃机 整圆主轴承 技术条件
Internal combustion engines-Crank shaft bushes--Specifications
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 9760—2011
目 次
前言
I
.
欢欢欢迎迎光欢
范围. 2 规范性引用文件
1
名称与代号.. 4技术要求... 4.1总则... 4.2 材料 4.3尺寸公差和形状公差.. 4.4表面粗糙度 4.5 外观质量 4.6 合金层与钢层的粘合牢度 4.7 镀层厚度 4.8 保用期. 5 检验方法. 5.1 检验项目 5.2 检验方法.. 6 检验规则 7 标志、包装、运输和贮存. 7.1 标志 7.2 包装 7.3 运输. 7.4贮存. 7.5其他.. 附录A（资料性附录）轴承合金。 A.1轴承体合金和止推环合金牌号、化学成分（质量分数） A.2硬度. A.3金相组织
2
.-.
专业业中
1............
....o..... 2
.3
子业电电
P..........
■零中零量零业业业中餐！
-国中+中.
2
央心心
4
h
6
EE+1
中中中零零零品中心心
6....0.....0. JB/T 9760—2011
前言
本标准代替JB/T97601999《内燃机整圆主轴承技术条件》。 本标准与JB/T9760-—1999相比，主要变化如下：
一修改了保用期的要求（本版的4.8，1999年版的4.10）；修改了检验规则的内容，将其分为两章：检验方法和检验规则，对条款进行了重新组织和充实（本版的第5章和第6章，1999年版的第5章）；增加了轴承体壁厚、合金层厚度、内圆直径、表面粗糙度以及镀层厚度的检验方法（本版的 5.2.2.1~~5.2.2.3、5.2.3、5.2.6)。
本标准的附录A 是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、安徽华祥实业有限公司。 本标准主要起草人：苏晴华、杨煜、钟君杰。 本标准所代替标准的历次版本发布情况为： -ZB J92 001-1987;
-JB/T 9760—1999。
I1I JB/T 9760--2011
内燃机 整圆主轴承 技术条件
1范围
本标准规定了内燃机主轴承的名称与代号、技术要求、检验方法、检验规则和标志、包装、运输、 贮存。
本标准适用于气缸直径为200mm以内的往复式内燃机整圆主轴承（以下简称轴承），该轴承由轴承体与止推环两部分组合而成，或由同一双金属材料冲压制成。凡在上述范围内的产品（除特殊设计要求外）必须符合本标准的规定。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T699优质碳素结构钢 GB/T1800.12009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基
础 (ISO 286-1: 1988，MOD)
GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
(GB/T 2828.1---2003,ISO 2859-1: 1999， IDT)
GB/T4955金属覆盖层覆盖层厚度测定阳极溶解库仑法（GB/T4955—2005，ISO2177：2003 IDT)
GB/T 4956 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法（GB/T4956-2003，ISO2178: 1982，IDT)
GB/T6462金属和氧化物覆盖层厚度测量显微镜法（GB/T6462—2005，ISO1463：2003，IDT） GB/T10610产品几何技术规范（GPS)表面结构轮廓法评定表面结构的规则和方法(GB/T10610
—2009，ISO 4288:1996，IDT) 3　名称与代号
名称与代号如表1和图1所示。
表 1
名藍称轴承体舍金层厚度轴承体壁厚
序号 9 10 11 12 13 14 15 16
代号 e eT d D B Ht H Do
名称轴承体止推环止推环内侧面
代号
序号
1
2 3 4 5 6 1 8
-
内径外径宽度止推环厚度止推环合金层厚度止推环外径
钢层外圆表面止推环外侧面内圆表面
一
接缝
1 JB/T 9760--2011
H H
图 1
4　技术要求
4.1总则
产品应按经规定程序批准的图样及技术文件制造。 4.2材料 4.2.1钢层： 4.2.1.1钢层材料应采用GB/T699中规定的08A1、08、10、15钢或经规定程序批准的其他材料。 4.2.1.2钢层硬度为160 HBW～220 HBW。 4.2.2轴承体合金和止推环合金：
a）巴氏合金; b）铜基合金; c）铝基合金。 上述轴承体合金和止推环合金的牌号、化学成分、金相组织和力学性能，见附录A。
4.3尺寸公差和形状公差 4.3.1壁厚公差：
轴承体壁厚公差在同一横截面上应不大于表2的规定。
表 2
单位：mm
壁厚公差维修
轴承体含金巴氏含金铜基合金铝基含金
配 餠套 0.015
留镗
0.06
0.03
0.018
4.3.2合金层厚度： 4.3.2.1轴承体含金层厚度按表3的规定。在距接缝5mm范围内，合金层厚度不小于0.20mm。 2
