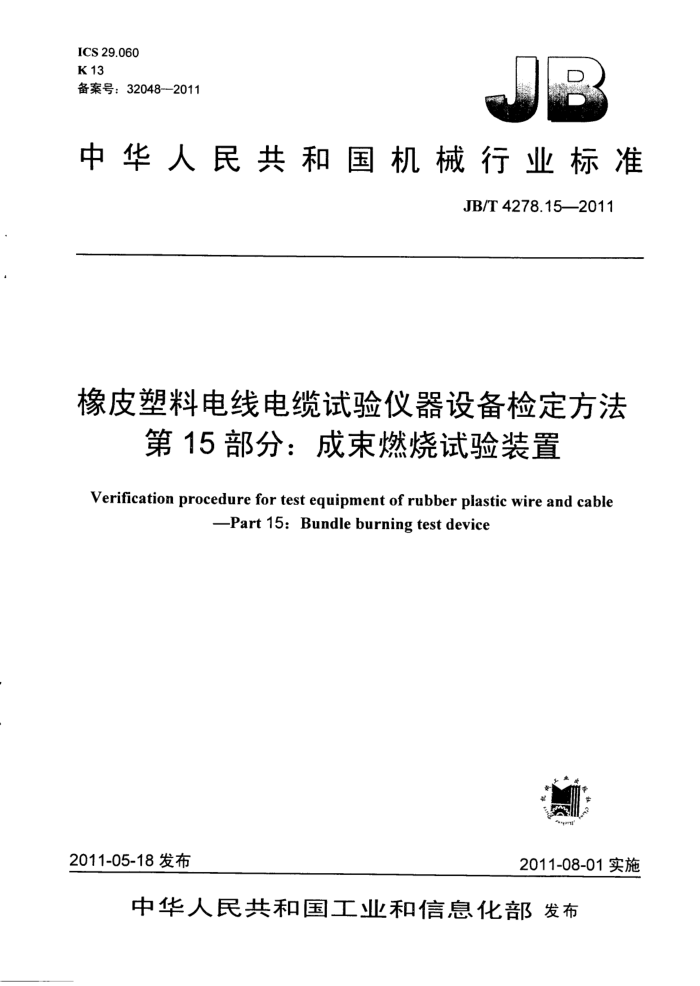

ICS 29.060 K 13 备案号：32048--2011
中华人民共和国机械行业标准
JB/T 4278.15—2011
橡皮塑料电线电缆试验仪器设备检定方法
第15部分：成束燃烧试验装置 Verification procedure for test equipment of rubber plastic wire and cable
Part 15: Bundle burning test device
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4278.15--2011
目 次
前言 1 范围.
I1
..........................................+.++.
规范性引用文件.．． 3 检定项目』技术要求， 4 检定用器具 5 检定方法...
2
.........................
*.+++........
.3 ...4 ....4
----------
雪国业量
检定结果及处理图1燃烧试验箱图2 钢梯.. 图 3 喷灯图4 验证步骤用测定铜块的布置
6
..+.............-...........
...............
++++
+ JB/T 4278.15--2011
前 言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则; 第2部分：低温冲击试验装置；第3部分：曲挠试验装置；第4部分：耐磨试验装置；第5部分：单根绝缘电线电缆垂直燃烧试验装置； -第6部分：自然通风热老化试验箱； -第7部分：恒温水浴；第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱；第10部分：火花试验机；第11部分：低温卷绕试验机；第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；第15部分：成束燃烧试验装置； -第16部分：烟密度试验装置；第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆乘直燃烧试验装置；第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第15部分。 本部分由中国机械I业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、上海华普电缆有限公司、嘉兴市凯博实验仪器有限公司、无锡
市永凌电子电器设备有限公司。
本部分主要起草人：刘恩菊、张少平、章铭杰、田金良、章伟俊。 本部分为首次发布。
III JB/T 4278.152011
橡皮塑料电线电缆试验仪器设备检定方法
第15部分：成束燃烧试验装置
1范围
JB/T4278的本部分规定了成束燃烧试验装置的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的成束燃烧试验装置的检定。 2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4278.1一2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1成束燃烧试验装置的技术要求除应符合本部分的规定外，还应符合JB/T4278.1一2011的规定。 3.2燃烧试验箱尺寸（长×宽×高）应为（2000±100）mm×（1000±100）mm×（4000±100）mm，并应抬离地面，如图1所示。
单位为毫米
出烟口(300±30)×(1000±100)
150±10
1
4
TmU
m
001 千000
V
1
+
二二
t
J ↓
进气口
(300 ±20) × (400 ± 10)
[ F1
+.10.
试验箱抬离地面
图1燃烧试验箱 JB/T 4278.15--2011
单位为毫米
341
A7
文丘里空气丙烷混合器
一丙烧气体进口
257
+ @. α
9 9
G
压缩空气进口
3.2.
图3喷灯
单位为毫米
80 ±2
80 ±2
-喷灯；2- -测定铜块；3- 一铜块几何中心；4一一义里混合器；
-
空进口；：6- -丙烷燃气进口；7——喷嘴。 图4验证步骤用测定铜块的布置
S
4 检定用器具 4.1钢卷尺：范围 5000 mm，分度值 1 mm。 4.2钢直尺：范围300 mm，分度值1 mm。 4.3游标-卡尺：范围200 mm，分度值0.02mm。 4.4 微风仪： 0.1 m/s。 4.5秒表：分度值0.1 s。 4.6测定铜块：用铠装外径不大于2mm的K型热电偶嵌入重量为（200±0.5）g、几何尺寸（长×宽 ×高）为112.4mm×10.0mm×20.0mm的纯铜块中的测试温度元件，可长时间运行在1050℃以上。 4.7数字温度表：分度值1℃。 4.8塞规:1.30 mm、1.35 mm。
3 JB/T 4278.15--2011
5检定方法 5.1 用钢卷尺测量试验箱的尺寸。 5.2↓ 用钢卷尺和钢直尺测进气口的尺寸及距前墙的距离。 5.3J 用钢卷尺测量出气口的尺寸。 5.4用钢卷尺和游标卡尺测量钢梯的尺寸。 5.5 用钢直尺、游标卡尺和塞规测量喷灯的尺寸。 5.6用微风仪测量空气的流革。 5.7火焰强度的检定：将测定铜块按3.7的要求放置在喷灯前，点燃喷灯，调节燃气和空气的流量达到试验要求，用秒表测量测定铜块的温度从（100±2）℃上升到（700±3）℃所需用的时间。 6检定结果及处理 6.1对经检定合格的成束燃烧试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书式样见JB/T4278.1-2011中附录A和附录B。 6.2成束燃烧试验装置的检定周期一般定为1年。
