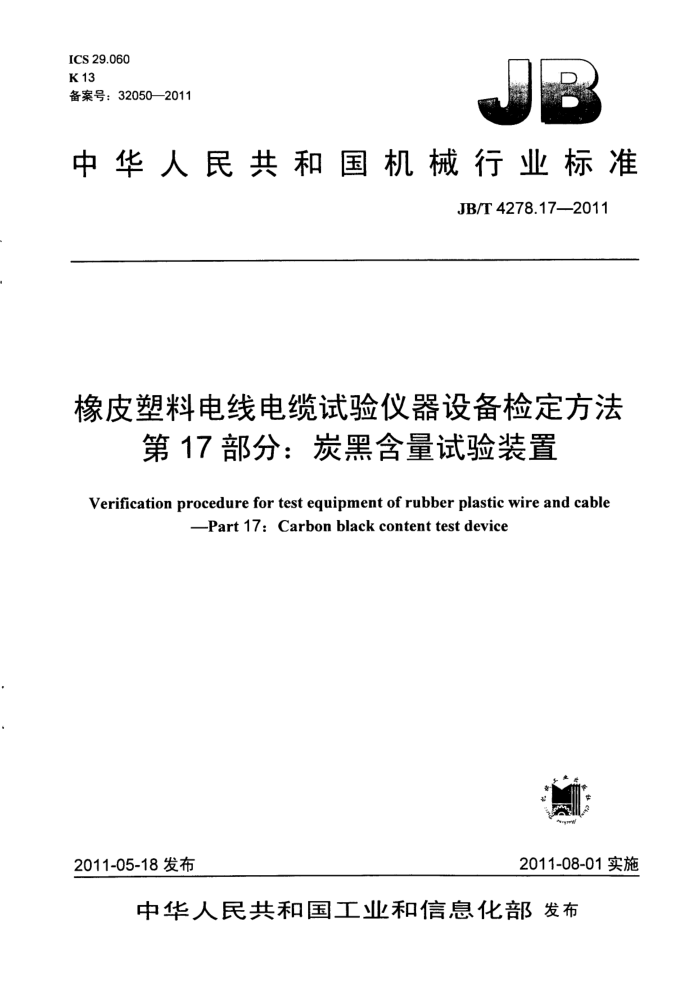

ICS 29.060 K 13 备案号：32050—2011
中华人民共和国机械行业标准
JB/T 4278.17--2011
橡皮塑料电线电缆试验仪器设备检定方法
第17部分：炭黑含量试验装置 Verification procedure for test equipment of rubber plastic wire and cable
-Part 17: Carbon black content test device
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4278.17---2011
目 次
前言...
I1
..................................................-.................
...
范围. ，规范性引用文件.
2
中
3检定项目与技术要求 4检定用器具， 5检定方法
.......... ..........
...+.....
检定结果及处理
6
电量：
-+++++++-+++·*.+·+++-. JB/T 4278.17--2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
-第1部分：总则; -第2部分：低温冲击试验装置；第3部分：曲挠试验装置；一第 4 部分：耐磨试验装置；
-第5部分：单根绝缘电线电缆垂直燃烧试验装置；第6部分：自然通风热老化试验箱； -第7部分：恒温水浴；一第8部分：低温试验箱；第9部分：氧弹、空气弹老化试验箱；第10部分：火花试验机；
第11部分：低温卷绕试验机；第12部分：高温压力试验装置； -第13部分：强迫通风热老化试验箱； -第14部分：耐火试验装置：第15部分：成束燃烧试验装置；第16部分：烟密度试验装置；第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置；第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第17部分。 本部分由中国机械I业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所。 本部分主要起草人：刘恩菊、方俊豪。 本部分为首次发布。
II JB/T 4278.17--2011
橡皮塑料电线电缆试验仪器设备检定方法
第17部分：炭黑含量试验装置
1 范围
JB/T4278的本部分规定炭黑含量试验装置的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的炭黑含量试验装置的检定。 2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本部分。
JB/T4278.1—-2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1炭黑含量试验装置的技术要求除应符合本部分的规定外，还应符含JB/T4278.1一2011的规定。 3.2管式电炉工作部分尺寸应为内径（33～40）mm，长度（400±50）mm。 3.3瓷舟长度应为（75±5）mm。 3.4硬质耐热玻璃管尺寸应为内径（30士1）mm，长度不小于500mm。 3.5流过燃烧管氮气（或其他气体）流量的误差应不大于土10%。 3.6管式电炉温度要求：控温装置应能在第一个10min内，以较均匀的速度，使加热试验箱从室温上升到（300～350）℃；第二个10min内，使炉内温度均匀上升到（450士5）℃；第三个10min内，使炉内温度均匀上升到（600士5）℃，并能保持10min。 4检定用器具 4.1钢卷尺：范围2000mm，分度值1mm。 4.2秒表：分度值0.1 s。 4.3游标卡尺：范围300mm，分度值0.02mm。 4.4数字式测温装置：范围（0～1000）℃，分度值1℃。 4.5铠装热电偶：外径3mm，温度范围（0～1000）℃。 4.6流量计：分度值0.1L/min 5检定方法 5.1用钢卷尺测量管式电炉长度，用游标卡尺测量管式电炉的内径。 5.2用游标卡尺测量瓷舟长度。 5.3用游标卡尺测量硬质耐热玻璃管的内径，用钢卷尺测量硬质耐热玻璃管的长度。 5.4在燃烧管内通入氮气（或其他气体），用标准流量计测得燃烧管内氮气（或空气）的流速与炭黑含量试验装置上的流量计进行对比：或检查炭黑含量试验装置中流量计的检定证书。 5.5在燃烧管内通入流量为（1.7土0.3）L/min的氮气（或空气），同时将铠装热电偶插入管式电炉中，
1 JB/T 4278.17--2011
用数字式测温装置测量第10分钟时、第20分钟时、第30分钟时、第35分钟时、第40分钟时炉内的温度。 6检定结果及处理 6.1对经检定合格的炭黑含量试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书封面式样见JB/T4278.1-2011中附录A和附录B。
2炭黑含量试验装置的检定周期一般定为1年。除新安装的试验装置按全部项目检定外，周期检定
6.2
只需对3.5和3.6规定的项目进行检定。
2 8
