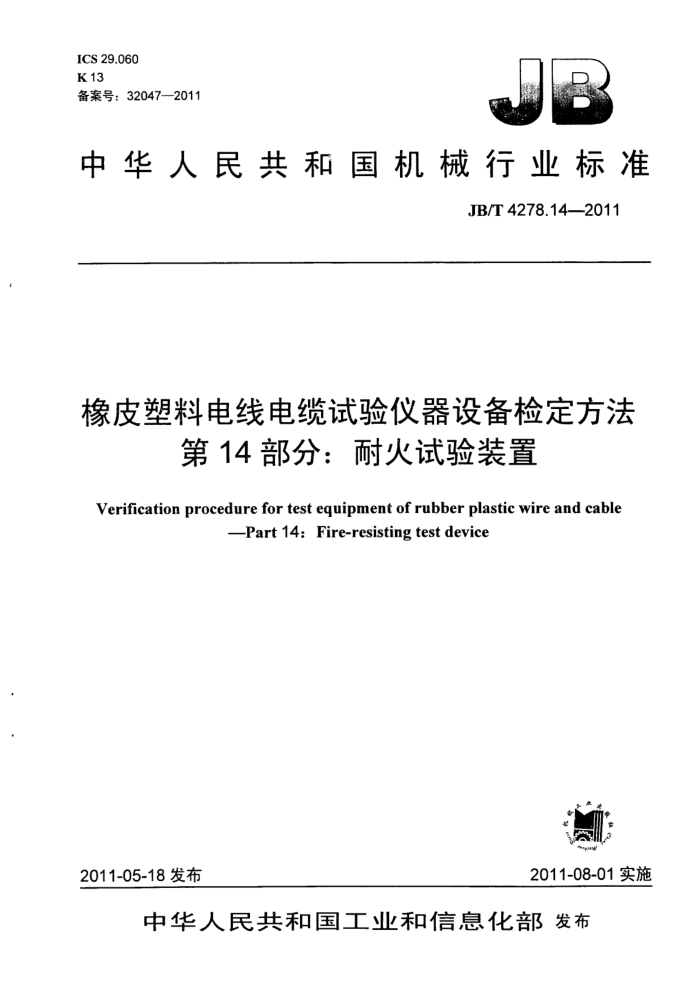

ICS 29.060 K13 备案号：32047-2011
中华人民共和国机械行业标准
JB/T 4278.14—2011
橡皮塑料电线电缆试验仪器设备检定方法
第14部分：耐火试验装置
Verification procedure for test equipment of rubber plastic wire and cable
Part 14: Fire-resisting test device
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4278.14-2011
目 次
111
前言
中-
范围规范性引用文件
+#心咖心
2
3检定项目与技术要求
检定用器具 5检定方法 5.1 一般检查， 5.23 金属环尺寸的检查 5.3 喷灯结构和尺寸的检查 5.4 火焰强度的检定 5.5报警装置校验. 6检定结果及处理。 图1喷灯的喷嘴上孔的分布尺寸图2验证步骤用热电偶的布置
4
.....+.....
2
-+++-+++* JB/T 4278.14--2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
第1部分：总则; -第2部分：低温冲击试验装置;
-第3部分：曲挠试验装置；第 4 部分：耐磨试验装置; 一第5部分：单根绝缘电线电缆垂直燃烧试验装置；一第6部分：白然通风热老化试验箱；第7部分：恒温水浴;
-第8部分：低温试验箱；一-第9部分：氧弹、空气弹老化试验箱；
第10部分：火花试验机；第11部分：低温卷绕试验机； -第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；第15部分：成束燃烧试验装置；第16部分：烟密度试验装置；第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第14部分。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所、上海华普电缆有限公司、杭州斯派克检测仪器有限公司、嘉兴
市凯博实验仪器有限公司。
本部分主要起草人：祝兵、周荣兰、章铭杰、贾建义、田金良。 本部分为首次发布。
III JB/T 4278.14---2011
橡皮塑料电线电缆试验仪器设备检定方法
第14部分：耐火试验装置
1范围
JB/T4278的本部分规定了耐火试验装置的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的耐火试验装置的检定。 2　规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本部分。
JB/T4278.1一2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1耐火试验装置的技术要求除应符含本部分的规定外，还应符合JB/T4278.1一2011的规定。 3.2金属环尺寸：金属环应由直径（10±2）mm的圆钢棒制成，其内径应为（150±10）mm。 3.3带型喷灯喷口结构和尺寸：喷嘴上的孔分布在标称长度为（500±5）mm、标称宽度为（4.5士 0.2）mm的范围内，分三排交错排列，孔的直径应为（1.32士0.02）mm，孔的中心距离应为（3.2± 0.1）mm，如图1所示。
单位为毫米
500
图1喷灯的喷嘴上孔的分布尺寸
3.4火焰强度要求：用两支热电偶同时在距喷嘴水平距离约45mm及垂直向上（70土10）mm处测定火焰的温度，在10min内其温度读数平均值应在（750+5°）℃范围内，且两支热电偶读数平均值的最大差值应不超过40℃，如图2所示。 3.5试验电压输出指示值的示值误差应为土5%。 3.6试验电流输出指示值的示值误差应为土5%
1 JB/T 4278.14--2011
单位为毫米
+
2
-[ f
喷灯；2———热电偶 A；3— 热电偶尖端；4-义压单混含器； -空气进；6——芮烷燃气进口；7— 热电偶B；8一 一喷嘴。
3-
图2验证步骤用热电偶的布置
4检定用器具 4.1 钢直尺：范围1000 mm，分度值1mm。 4.2游标卡尺：范围（0～150）mm，分度值0.01mm。 4.3数字式测温装置：范围（0～1000）℃，分度值1℃。 4.4热电偶：外径1.5mm，铠装。 4.5电压表：1.0级。 4.6电流表：1.0级。 4.7塞规：1.30mm、1.35mm。 5检定方法 5.1般检查 5.1.1该装置应由合适的试验箱、带状喷灯及供气及流量控制系统组成。其中供气及流量控制系统由丙烷或液化石油气钢瓶、调压阀、调节阀、流量计、文丘里混合器、喷灯、球阀、压缩空气瓶、管等组成，必要时还有压电点火器、熄火装置、温控热电偶、点火装置等。 5.1.2试样支撑装置应接地，并能水平托住试样，其中一端应能固定试样，另一端则起支撑作用。 5.2金属环尺寸的检查
用游标卡尺测量金属环的尺寸。 5.3喷灯结构和尺寸的检查
用钢直尺、游标卡尺、塞规分别测量喷灯结构和尺寸。 5.4火焰强度的检定 5.4.1把喷灯放在与热电偶水平距离（x）约为45mm，与热电偶中心线垂直向"下距离（y）为70mm 的位置上。 5.4.2点燃喷灯，调节燃气和空气的流量达到试验要求。 5.4.3调节喷灯的水平位置直到热电偶接近火焰的垂直中心线。
2 JB/T 4278.142011
5.4.4用数字式测温装置在10min内每隔20s记录两支热电偶的读数，计算出算术平均值。 5.4.5在5.4.4的采样数据中超过标准温度范围的数据应不超过6次。 5.5报警装置校验 5.5.1当任一试样被烧断路，试验装置应能给出声（光）或其他方式报警。 5.5.2当任两试样间被烧短路，试验装置应能给出声（光）或其他方式报警。 5.5.3用电压表检测任意相电压的电压值，应符合3.5的要求。 5.5.4用电流表检测任意一试样的电流值，应符合3.6的要求。 6检定结果及处理 6.1检查计算结果，若被测温度不能满足3.4，可以在公差范围内改变垂直距离（y），并按5.4.3的要求适当调节水平距离（x），进行再次检测。 6.2对经检定合格的耐火试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书式样见 JB/T4278.1--2011中附录A利附录B。 6.3耐火试验装置的检定周期一般定为1年。除新安装的试验装置按全部项目检定外，周期检定只需对3.3中的喷灯孔径及3.4～3.6规定的项目进行检定。 1
