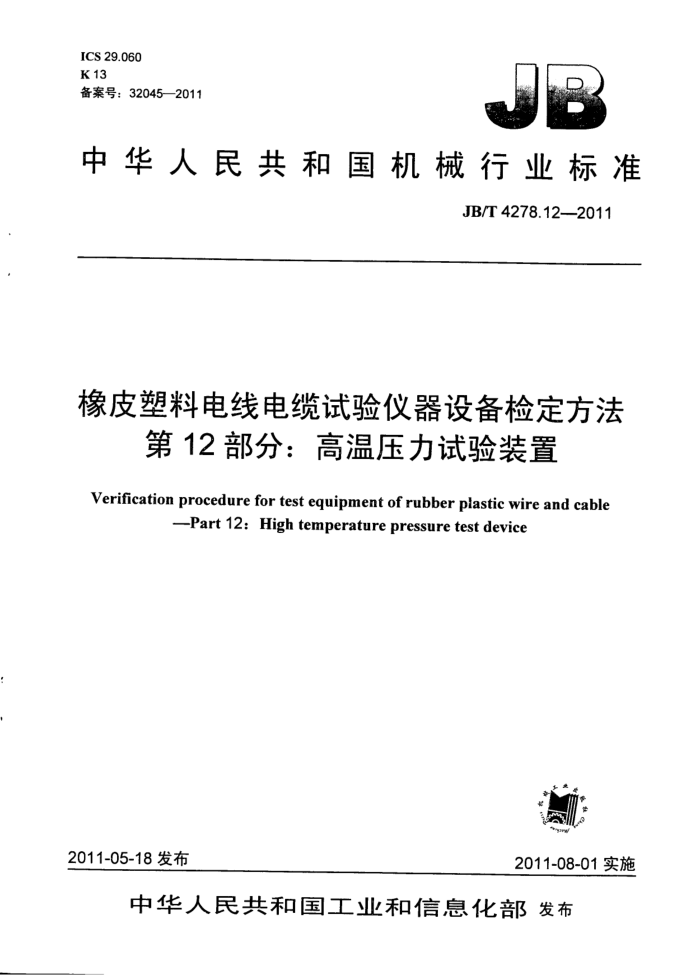

ICS 29.060 K 13 备案号：32045—2011
中华人民共和国机械行业标准
JB/T 4278.12--2011
橡皮塑料电线电缆试验仪器设备检定方法
第12部分：高温压力试验装置
Verification procedure for test equipment of rubber plastic wire and cable
-Part 12: High temperature pressure test device
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4278.12--2011
目 次
前言
范围规范性引用文件
2
3 检定项目与技术要求 4 检定用器具. 检定方法
专业业票
业业量服
5 5.1试验装置支持架的检查..
..+++++-..-..+++-.+++++.+++++++++-.++++-+.+.
5.2 刀具的检查. 5.3刀口宽度的检查. 5.4 负荷重量的检查 6检定结果及处理. 图1高温压力试验装置
...e...ee.-.++....+-.++++-+e+..+..+.+..++...
...................... JB/T 4278.12—2011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分：
-第1部分：总则; 一第2部分：低温冲击试验装置；一第3部分：曲挠试验装置; -第4部分：耐磨试验装置；
第5部分：单根绝缘电线电缆垂直燃烧试验装置；第6部分：自然通风热老化试验箱；第7部分：恒温水浴；一第8部分：低温试验箱；一第9部分：氧弹、空气弹老化试验箱；第10部分：火花试验机；
第11部分：低温卷绕试验机； -第12部分：高温压力试验装置；第13部分：强迫通风热老化试验箱；第14部分：耐火试验装置；第15部分：成束燃烧试验装置； -第16部分：烟密度试验装置；第17部分：炭黑含量试验装置；第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第12部分。 本部分由中国机械业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所。 本部分主要起草人：范洪欣、刘恩菊、蔡建国。 本部分为首次发布。
11 JB/T 4278.12—2011
橡皮塑料电线电缆试验仪器设备检定方法
第12部分：高温压力试验装置
1范围
JB/T4278的本部分规定了高温压力试验装置的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于新制造、使用中和维修后的高温压力试验装置的检定。 2规范性引用文件
下列文件中的条款通过JB/T4278的本部分的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本部分。
JB/T4278.12011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1高温压力试验装置的技术要求除应符合本部分的规定外，还应符合JB/T4278.1一2011的规定 3.2试验装置的支持架在刀具压力下应不弯曲，扇形线芯的试样应有扇形的支持架。 3.3长方形刀具的表面应无严重锈斑，刀具上有挂负荷的孔，并在刀具上标有自身重量，其误差应 ≤1%。 3.4长方形刀具刀口宽应为（0.70±0.01）mm，如图1所示。 3.5负荷允许误差应不大于士1%。
单位为落米
0.70±0.01
1—刀具：2试样；3-—支持架；4——负荷。
图1高温压力试验装置
4检定用器具 4.1千分尺：范围（0～25）mm，分度值0.01mm JB/T 4278.12—2011
4.2电子秤或犬平：分度值1g。 5检定方法 5.1试验装置支持架的检查 5.1.1试验装置处于水平放置。 5.1.2目测检查高温压力试验装置的支持架，在加上所有负荷的压力下是否弯曲。 5.1.3日测检查有无扇形的支持架，并在支持架上加所有负荷的压力，观察是否弯曲。 5.2刀具的检查 5.2.1日测检查长方形刀具是否有挂负荷的孔。 5.2.2 日测检查长方形刀具表面是否有锈斑。 5.2.3用天平测量刀具的重量。 5.3刀口宽度的检查
用千分尺测量长方形刀门宽度，在刀口中间利左石两侧附近测量3次，其算术平均值应符合3.3的规定。 5.4负荷重量的检查
用天平或电子秤测量负荷的重量。 6检定结果及处理 6.1对经检定合格的高温压力试验装置发给检定证5，不合格的发给检定结果通知钙。检定证及检定结果通知封面式样见JB/T4278.1一2011中附录A利附录B。 6.2高温压力试验装置的检定周期---般定为2年。
