ICS29.060 K13 备案号：320372011
JB

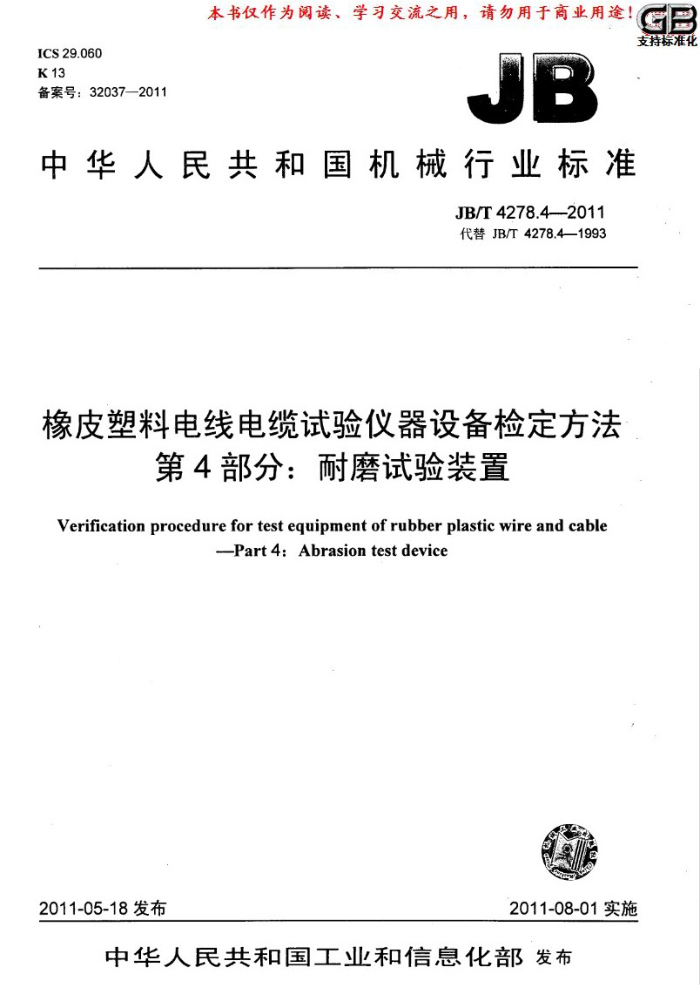

中华人民共和国机械行业标准
JB/T4278.4-2011 代替JB/T4278.4—1993
橡皮塑料电线电缆试验仪器设备检定方法
第4部分：耐磨试验装置
Verification procedure for test equipment of rubber plastic wire and cable
-Part 4: Abrasion test device
2011-08-01实施
2011-05-18发布
中华人民共和国工业和信息化部发布 JB/T4278.42011
目 次
前言
范围.. 2规范性引用文件 3检定项目与技术要求. 4·检定用器具. 5检定方法.. 5.1一般检查.. 5.2固定轮直径的校验. 5.3试样运动速度的校验 5.4负荷质量的校验. 6
检定结果及处理 JB/T4278.42011
前言
JB/T4278《橡皮塑料电线电缆试验仪器设备检定法》分为19个部分：
第1部分：总则：第2部分：低温冲击试验装置：第3部分：曲挠试验装置：第4部分：耐磨试验装置：第5部分：单根绝缘电线电缆垂直燃烧试验装置：第6部分：自然通风热老化试验箱：第7部分：恒温水浴：第8部分：低温试验箱：第9部分：氧弹、空气弹老化试验箱：第10部分：火花试验机：第11部分：低温卷绕试验机：第12部分：高温压力试验装置：第13部分：强迫通风热老化试验箱：第14部分：耐火试验装置；第15部分：成束燃烧试验装置：第16部分：烟密度试验装置：第17部分：炭黑含量试验装置：第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置：第19部分：绝缘耐刮磨试验仪。
本部分是JB/T4278的第4部分。 本部分代替JB/T4278.4—1993《橡皮塑料电线电缆试验仪器设备检定方法。第4部分：耐磨试验
装置》。
本部分与JB/T4278.4-1993相比，主要变化如下：
为使检测更具条理性，改变了技术要求的条款号。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所。 本部分主要起草人：范洪欣、刘恩菊。 本部分所代替标准的历次版本发布情况为：
JB4278.4—1986.JB/T4278.4—1993.
11 JB/T4278.42011
橡皮塑料电线电缆试验仪器设备检定方法
第4部分：耐磨试验装置
1范围
JB/T4278的本部分规定了耐磨试验装置的检定项目与技术要求、检定用器具、检定方法和检定结果及处理。
本部分适用于编织软线耐磨试验装置的检定。 2规范性引用文件
下列安件中的条款通过JB4278的本部分的引用而成为本部分的条款。凡是注日期的引用文件：其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4278.1-2011橡皮塑料电线电缆试验仪器设备检定方法第1部分：总则 3检定项目与技术要求 3.1耐磨试验装置的技术要求除应符合本部分的规定外，还应符合JB/T4278.1—2011的规定。 3.2固定轮直径应为（40±1）m，月固定轮的凸缘之间的距离应能调整。 3.3试样在槽内的运动速度应为（40土0.5）次单程/min：行程应为（100±10）mm 3.4悬挂在试样上的负荷应为（500±5）g，（1000±10）g，（1500±15）g 3.5计数装置计数应准确可靠。 4检定用器具 4.1游标卡尺：范围200mm，分度值0.02mm。 4.2秒表：分度值0.1s。 4.3钢直尺：范围300mm，分度值1mm 4.4电子秤或天平：分度值1g。 5-检定方法 5.1一般捡查 5.1.1目测检查固定轮的凸缘之间的距离是否能调整，以使缠绕在固定轮.上的每圈试样被此紧密接触。 5.1.2目测检查将试样安装并挂上相应的负荷运行后，缠绕在固定轮上的试样有无松动滑移现象。 5.1.3目测检查计数器是否准确可靠，有无计数误差。 5.2固定轮直径的校验
用游标卡尺测量固定轮直径。 5.3试样运动速度的校验
用钢直尺测量试样运动距离。用秒表测量试样上下运动40次单程所需时间t，按式（1）计算试样每分钟运动的次数，即运动速度：
N_2400
(1)
1 JB/T4278.4-2011
式中： N 一试样上下运动速度，单位为次（单程）/分【次（单程）/min] 一试样上下运动40次单程所需时间，单位为秒（s）测量3次，取计算结果的算术平均值。
5.4负荷质量的校验
用电子秤（或天平）测量负荷的质量。 6检定结果及处理 6.1对经检定合格的试验装置发给检定证书，不合格的发给检定结果通知书。检定证书及检定结果通知书式样见JB/T4278.1—2011中附录A利附录B 6.2耐磨试验装置的检定周期一般定为2年。 中华人民共和国
机械行业标准
橡皮塑料电线电缆试验仪器设备检定方法
第4部分：耐磨试验装置
JB/T 4278.4—2011
*
