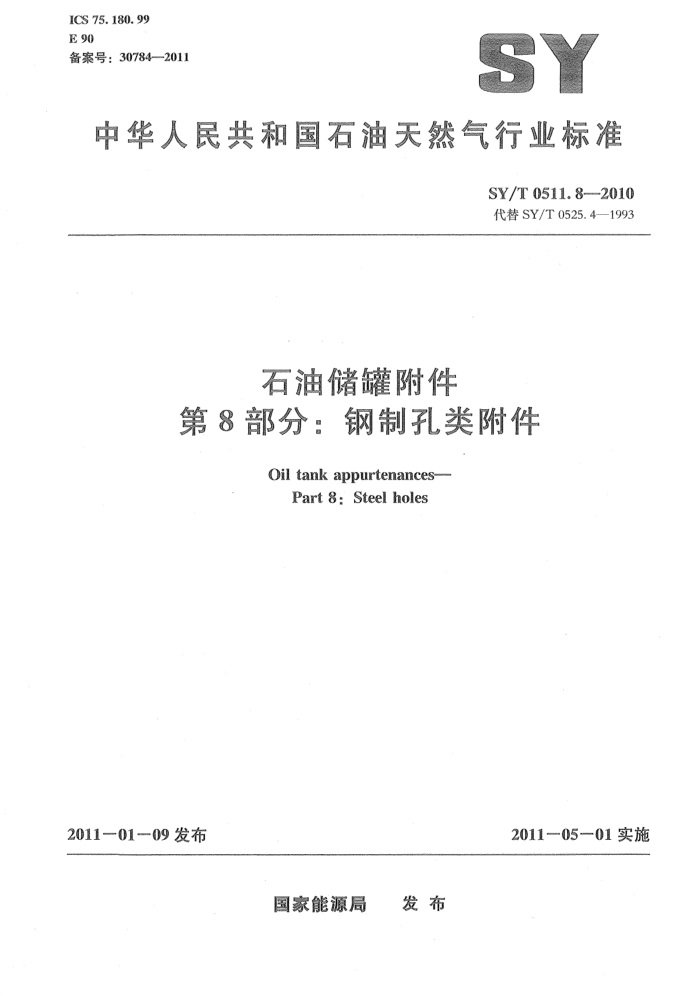

ICS 75. 180. 99 E 90 备案号：30784--2011
中华人民共和国石油天然气行业标准
SY/T 0511. 8--2010 代替SY/T0525.4---1993
石油储罐附件
第8部分：钢制孔类附件
Oil tank appurtenances-
Part 8: Steel holes
201101-09 发布
201105--01实施
国家能源局 发布 SY/T 0511. 8---2010
目 次
前言
I
范围规范性引用文件术语和定义
1
2
3
结构、规格及功能 材料
.
5
3
6　技术要求 7 标志、包装和运输附录A(资料性附录) 通气计算示例参考文献·
3
5 SY/T 0511. 8--2010
前 言
SY/T0511《石油储罐附件》分为9个部分
第1部分：呼吸阀；一第2部分：液压安全阀；第3部分：自动通气阀；第4部分泡沫塑料-次密封装置；第5部分：二次密封装置； -第6部分：浮顶排水管系统；第7部分：重锤式刮蜡装置；一第8部分：钢制孔类附件；第9部分：量油孔。 本部分为SY/T0511的第8部分。 本部分按GB/T1.1--2009给出的规则编写。 本部分代替SY/T0525.4-1993《石油储罐钢制孔类附件》。与SY/T0525.4-1993相比，主要
变化如下：
增加了术语和定义； -增加了材料内容；取消了齐平型清扫孔和罐底排污孔内容，增加了通气管内容。 补充了技术要求； -增加了附录A。
本部分由石油工程建设专业标准化委员会提出并归口。 本部分由中国石油天然气管道工程有限公司负责解释。 本部分负责起草单位：中国石油天然气管道工程有限公司。 本部分参加起草单位：西安中油石化设备厂。 本部分主要起草人：孟庆鹏、傅伟庆、尹晔昕、胡米嘉、罗丽华、安阳、耿政。
1 SY/T 0511. 8.--2010
石油储罐附件
第8部分：钢制孔类附件
范围
SY/T0511的本部分规定了石油储罐钢制孔类附件设计、材料、制造、检验与验收等方面的基本要求。
本部分适用于常压（包括微内压）石油储罐。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804-般公差未注公差的线性和角度尺寸的公差 GB/T13306标牌 GB/T 13384 机电产品包装通用技术条件 GB50341立式圆筒形钢制焊接油罐设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
钢制孔类附件steel holes 和大气相通或打开盖板和大气相通后，完成某些特定功能的钢制石油储罐附件。
3.2
罐顶钢制孔类附件‘steel holes on tank roof 安装在罐顶上，不承受内压或仅承受微内压且不接触储存介质的钢制孔类附件，包括通气孔、通
气管、罐顶人孔和透光孔。 3.3
通气孔 open vent with cover 通气用带顶罩的罐顶孔类附件。
3.4
通气管open vent 通气用带弯头的罐顶孔类附件。
4 结构、规格及功能 4.1罐顶人孔、透光孔
装于固定顶油罐罐顶，主要由短节、法兰、法兰盖，以及密封垫片和紧固件组成，见图1a），其
1 SY/T 0511. 8---2010
推荐尺寸见表1。罐顶人孔，般为DN500，DN600及DN750，用于人员进出通道口。透光孔，般为DN500，用于检修和检查时采光和通气。法兰和法兰盖可由钢板制作（宽面法兰）。
表1罐顶人孔及透光孔推荐尺寸
盖板外径 mm 660 760 910
补强圈内外径
内径 螺栓孔中心圆直径 mm
螺栓
mm 515/1070 625/1170 775/1370
mm 600 700 850
16个 20个 24个
M16 M16 M16
500 610 760
4.2通气孔、通气管
通气孔主要由中心管、连接法兰、顶罩和防护网组成，见图1b)；通气管主要由中心管、弯头、 防护网和夹持防护网的法兰片（或用其他方式固定防护网）组成，见图1）。防护网的孔目数不应大于4目。通气孔、通气管的公称直径见表2，通气能力计算参见附录A。
2
T
≥6
补强圈
条固件； 把手：4 一法兰； a） 罐顶人孔、 透光孔
鲜装
r
罐顶、
DN.
DN.
1一法兰；2一中心管；3一防护网；4—顶罩
1—中心管；2-弯头；3防护网；4-法兰片注：弯头曲率半径宜为1倍管径。
c）通气管
b）通气孔
图11 罐顶钢制孔类附件结构示意图
2 SY/T 0511. 8--2010
表2通气管、通气孔的规格
公称通径DN
100
150
200
250
300
350
mm
4.3罐壁人孔
罐壁人孔结构见图2，由短节、法兰、法兰盖，以及密封垫片和紧固件组成。常用规格为 DN500，DN600，DN700，用于检修或检查时人员进出口。结构、规格和尺寸应符合相应设计规范的规定。当无其他要求时，罐壁人孔法兰及法兰盖的最小厚度和罐壁人孔接管的最小厚度应符合GB 50341的规定。
短节；2一法兰；3—法兰盖；4一把手图2罐壁人孔结构示意图
5材料
5.1罐顶孔类附件主体材料，应符合GB50341的规定，且应与罐顶材料相匹配。 5.2罐壁人孔用主体材料，应符合GB-50341的规定，且应与罐壁材料相匹配。 6技术要求
6.1钢制孔类附件的强度计算、结构、材料、制造、检验应符合GB50341或其他指定规范的规定。 6.2法兰和法兰盖的密封面应机加工成形。机加工零部件未注公差应符合GB/T1804中m级规定。 6.3冲压顶罩成型后，表面应平整光滑，不得有大于2mm的凹凸不平。 6.4带盖板钢制孔类附件，盖板与短节之间应电气连通。 6.51 罐壁人孔的对接焊缝以及对接填角焊组合焊缝，应为全焊透或双面焊。 6.6 法兰组焊后，密封面应垂直于接管中心线，法兰面的水平或垂直偏差不得超过法兰外径的1% （外径小于100mm时，按100mm计），且不得大于3mm。 6.7 各附件组装前，应对各组成元件逐件进行目视检查。组装焊接完成后的成品件，应再次逐件进
3 SY/T 0511. 8--2010
行目视检查。
标志、包装和运输 7.1 应在明显位置固定标牌，产品标牌应符合GB/T13306的要求，标牌上至少应注明下述内容：
7
a) 产品名称。 b) 产品规格型号。 c) 适用介质和适用温度。 d) 产品总质量。 e) 出厂编号。 f) 制造日期及制造商名称。
7.2 非加工表面应涂防锈底漆，外表面应涂防腐面漆。 7.3 法兰密封面应涂防锈油脂，并用护盖保护。 7.4 产品包装应符合GB/T13384的规定。 7.5 产品应存放在有防雨设施的库或棚内。 7.6 产品出厂时应附下列文件：
a) 装箱单。 b) 产品说明书：至少应包括所供产品的简图和各零件所用材料及厚度，包括图1、图2中用符
号表示的各特征尺寸。 c) 产品质量证明书：至少应包括所进行的各类试验（包括复验）和检测数据，以及需要特别说
明的问题。 d) ，产品合格证。
