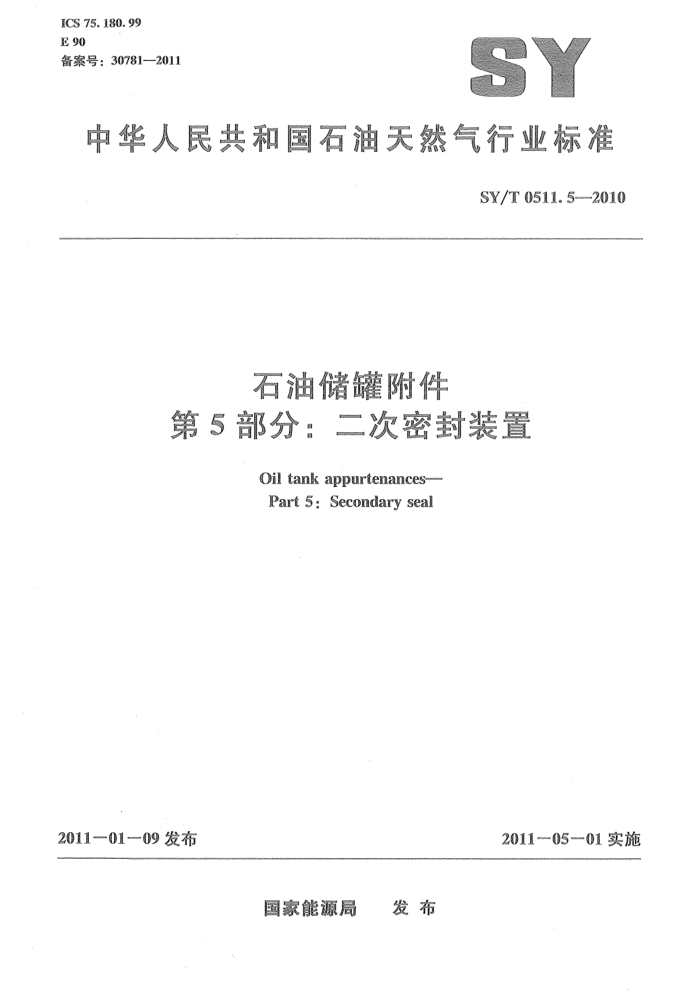

ICS 75. 180. 99 E 90 备案号：30781-2011
中华人民共和国石油天然气行业标准
SY/T 0511. 5---2010
石油储罐附件
第5部分：二次密封装置
Oil tank appurtenances-- Part 5: Secondary seal
201101-09 发布
2011-05--01 实施
国家能源局 发布 SY/T 0511.5---2010
目 次
前言
范围规范性引用文件 3 术语和定义 4 结构 5 材料 6技术要求标志、包装和运输
1
2
2
7
附录A（规范性附录）油气隔膜主要性能指标及检验参考文献· SY/T 0511. 5.---2010
前言
SY/T0511--2010《石油储罐附件》分为9个部分：
第1部分：呼吸阀； -第2部分：液压安全阀；
第3部分：自动通气阀； -第4部分：泡沫塑料次密封装置；第5部分：二次密封装置；第6部分：浮顶排水管系统；第7部分：重锤式刮蜡装置； -第8部分：钢制孔类附件；
-第9部分：量油孔。 本部分为SY/T0511的第5部分。 本部分按照GB/T1.1---2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由石油工程建设专业标准化委员会提出并归口。 本部分由中国石油天然气管道工程有限公司负责解释。 本部分负责起草单位：中国石油天然气管道工程有限公司。 本部分参加起草单位：安徽美祥实业有限公司。 本部分主要起草人：尹哗昕、傅伟庆、孟庆鹏、孙保军、罗丽华、姜珊、王春波。
1 SY/T 0511. 5--2010
石油储罐附件
第5部分：二次密封装置
1范围
SY/T0511的本部分规定了石油储罐用二次密封装置的结构、材料、安装等基本要求。 本部分适用于钢制浮顶石油储罐。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T247钢板和钢带包装、标志及质量证明书的-般规定 GB/T2101型钢验收、包装、标志及质量证明书的般规定 HG/T2809-2009浮顶油罐软密封装置橡胶密封带
3 术语和定义
下列术语和定义适用于本文件。
3.1
二次密封装置secondary seal 设置在次密封装置之上、对从一次密封装置泄漏出来的油气进行再次密封的装置。
3.2
油气隔膜 vaporized gas membrane 浮盘外缘和罐内壁之间二次密封环形空间的主要密封元件。
3.3
密封刮板 sealing scraper 安装在压板上部，与罐壁接触，实现对罐壁进行静密封和动密封的元件。
3.4
压板 pressing plate 设置在油气隔膜之上，对其提供支撑和保护，同时向密封刮板提供压紧力的零件。
4结构
二次密封装置由油气隔膜、压板、密封刮板等组成，见图1。
5材料
5.1密封刮板材料应具有耐储存油品油气腐蚀、耐磨和抗紫外线性能。 SY/T 0511. 5--2010
浮船边缘板
次软密封
1密封刮板：2—螺栓（)；3-螺母（)；4垫圈（)；5—压板；6油气隔膜;
7一螺栓（二)；8一螺母（二)；9一垫圈（二)；10一槽形压板
图1 二次密封装置结构示意图
5.2油气隔膜应采用密封性能良好且耐储存油品油气腐蚀的材料，并具有抵抗和抑制菌类生长的性能。 5.3二次密封装置主要元件宜采用下列材料
a）密封刮板：橡胶； b）压板：镀锌钢板/不锈钢板
油气隔膜：橡胶/其他适用的耐油气材料，油气隔膜主要性能指标及检验见附录A。
c） d） 螺栓、螺母、垫圈：镀锌/不锈钢
6技术要求
6.1般要求 6.1.1当一次密封装置环向密封空间的径向间隙偏差为±100mm时，应保证二次密封装置的有效性和可靠性。 6。1。2环形空间最大径向间隙达到±150mm时，二次密封装置不应出现翻转。 6。1。3确定二次密封装置的安装高度时，应确保浮顶运行顺畅、无卡阻。 6.1。4油气隔膜沿圆周连续分布，接头处采用黏接剂进行有效黏接，搭接宽度不得小于300mm，不允许压板搭接缝处出现任何泄漏。 6.1.5二次密封装置应与一次密封装置共用同一套紧固件，并连接到浮顶外边缘板上。 6。1。6二次密封装置的使用寿命不应低于15年。
2 SY /T 0511. 5---2010
6.2现场安装要求 6。2。1二次密封装置应在储罐充水试验前安装，充水试验时不得出现卡阻现象。 6.2.2各元件应在不动火条件下进行安装和拆卸。 6。2。3安装前，应仔细检查罐壁内表面和浮船外边缘板外表面，除去可能损伤密封刮板的毛刺、焊瘤等。
7标志、包装和运输
7.1每件产品包装上均应标记产品标志，至少应包括下列内容：
a) 产品名称； b) 产品规格型号； c) 外形尺寸； d) 产品质量；
e) 数量； f) 出厂编号； g) 制造日期及制造商名称
7.2压板等金属部件的包装，应满足GB/T247或GB/T2101的要求。 7.3产品在运输、储存中应避免暴晒、雨淋，防止与酸碱及有机溶剂等接触。产品应保存在温度和湿度适宜的通风仓库内，不得接近热源，避免长期受压和机械损伤。 7。4产品出厂时，应同时提交下列文件：
a） 装箱单； b) 产品说明书：至少应包括产品总图及主要元件所用材料 c) 产品质量证明书：至少应包括试验数据及指标， d) 产品合格证。
3 SY/T 0511. 5--2010
附录A (规范性附录）
油气隔膜主要性能指标及检验
A.1外观质量
A。1。1橡胶制品应光滑、平整、薄厚均匀，不允许有死皱折、缺胶、断布、欠硫、过硫等现象存在。搭接处不得有皱折。 A。1。2橡胶制品外观允许缺陷应符合HG/T2809---2009中表4的规定。
A.2主要性能
A。2.1涂覆层胶料的性能应符合HG/T2809--2009中表2的规定。 A.2.2涂覆织物的性能应符合HG/T2809-2009中表3的规定。
A.3i 试验与检验
A.3.1 试验方法
A。3.1.1应采用目视法检验外观质量。 A.3.1.2 橡胶制品的长度、宽度和宽度，应符合HG/T2809--2009中5.1的规定。 A.3.1.3 涂覆层胶料的拉伸强度、硬度等性能测定，应符合HG/T2809-2009中5.2~~5.6的规定。 A.3.1.4 涂覆织物的拉伸强度、黏合强度等性能测定，应符合HG/T2809-2009中5.7～5.11的规定。 A.3.1.5 橡胶制品的搭接强度试验，应符合HG/T2809--2009中5.12的规定。 A。3.2检验规则 A。3.2。1涂覆层胶料以次配料量为检验批，涂覆织物以批胶料的生产量为检验批，每批胶料不大于500kg，每批涂覆织物不大于500m。 A。3.2.2检验项目、抽检率应符合HG/T28092009中表5的规定。 A。3.2.3检验判定原则应符合HG/T2809-2009中6.3.3的规定。
i SY/T 0511. 5--2010
参考文献
[1 GB/T 700 碳素结构钢 [2] GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 [3] GB/T 2518 连续热镀锌钢板及钢带 [4] GB/T 3280 不锈钢冷轧钢板和钢带 [5] GB/T 4237 不锈钢热轧钢板和钢带 [6] GB/T 11253 碳素结构钢冷轧薄钢板及钢带 [7] GB 50128 立式圆筒形钢制焊接储罐施工及验收规范 [8] GB 50341 立式圆筒形钢制焊接油罐设计规范
