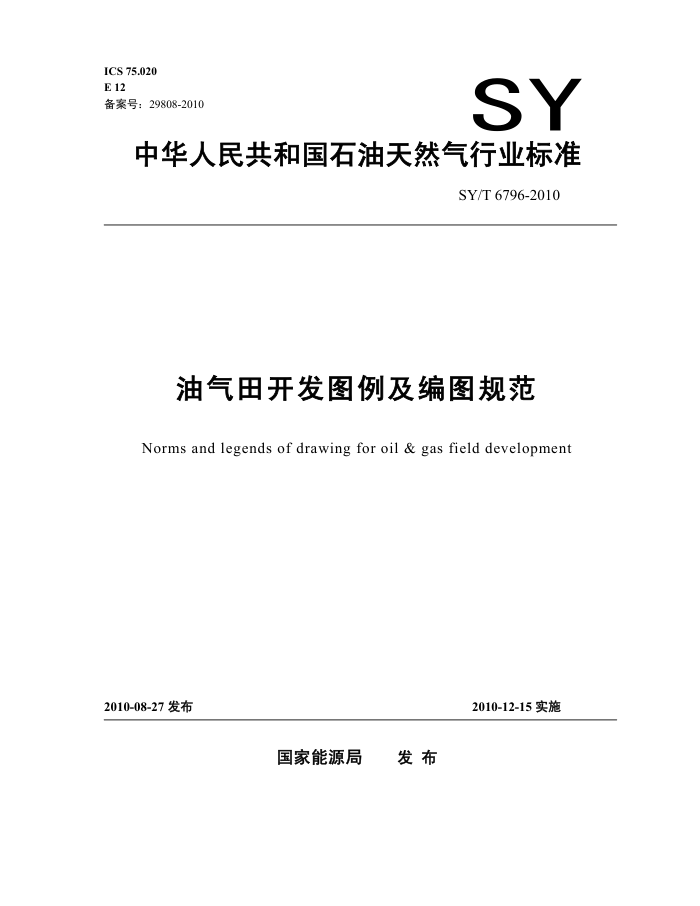

ICS 75.020 E 12 备案号：29808-2010
SY
中华人民共和国石油天然气行业标准
SY/T 6796-2010
油气田开发图例及编图规范
Norms and legends of drawing for oil & gas field development
2010-12-15 实施
2010-08-27 发布
国家能源局 发布 SY/T 6796—2010
目次
前言 1 范围- 2 规范性引用文件 3图件分类 4图例及编图规范附录A（资料性附录） 油气藏平面图格式附录B（规范性附录） 直井图例- 附录C（规范性附录） 复杂结构井图例附录D（规范性附录）试油成果图图式- 附录E（规范性附录）开采现状图图式- 附录F（规范性附录）等值线图式附录G（规范性附录）水淹图水淹程度色标图式附录H（资料性附录）油气藏剖面图格式附录I（规范性附录）油藏剖面图油气水层色标图例附录J（资料性附录）水驱曲线格式附录K（资料性附录）无因次采出指数与含水率化曲线格式附录L（资料性附录）注水油田童氏图版曲线格式附录M（资料性附录）产量预测曲线格式- 附录N（资料性附录）产量构成曲线格式附录O（资料性附录）油田（区块)开采曲线格式- 附录P（资料性附录）单井生产曲线格式附录Q（资料性附录）存水率曲线格式附录R（资料性附录）地层温度、压力与深度关系曲线格式- 附录S（资料性附录）吸水、产液剖面曲线格式
II
1
-8
-11 ---13 -14 -15 --16 ---17 -18 -19 --20 --21 --22 -23 --24 --25 -26 ---27 -28 SY/T XXXX—XXXX
前言
本标准的附录 A、附录 H、附录 J、附录 K、附录 L、附录 M、附录 N、附录 O、附录 P、附录 Q 附录 R、附录 S 为资料性附录；附录 B、附录 C、附录 D、附录 E、附录 F、附录 G、附录I 为规范性附录。
本标准由中国石油天然气集团公司提出本标准由油气田开发专业标准化技术委员会归口。 本标准起草单位：中国石油天然气股份有限公司辽河油田公司勘探开发研究院本标准主要起草人：于军、汤 志、田克忠、陈超。
II SY/T 6796—2010
油气田升发图例及编图规范
1 范围
本标准规定了油气田开发图件的图例及编图规范。 本标准适用于油气田开发专业各类图件的编制和绘制。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
SY/T5615石油天然气地质编图规范及图式 3图件分类
本标准规范的油气田开发图件分为以下四类： a）油气藏平面图：按照一定的比例尺和科学投影绘制，表达油气藏开发信息平面分布及变化的图
件。 b）油气藏剖面图：沿油气田某一方向切开的垂直断面图，表达油气藏地质信息变化的图件。多方
向的剖面图可组成为栅状图。 c）油气藏柱状图：表达垂直地层走向的铅垂地层剖面中的地层、构造、岩石岩性、颜色、油气显
示和沉积相等信息随深度变化的图件。 d）油气藏开发曲线：反映油气藏各项开发指标在二维坐标空间变化的图件
4图例及编图规范 4.1地质图例
按 SY/T 5615有关规定执行。 4.2油气藏平面图 4.2.1开发并位图 4.2.1.1图件格式
开发井位图分为：开发构造井位部署图、开发构造规划井位部署图、开发构造调整井位部署图、开发构造井位图等四类图件。图式参见附录 A。 4.2.1.2图件名称
图件名称标在图框上方居中或图框内较大的空白处。字体可选择隶书、魏书、等线体实心字体。
1 SY/T 6796—2010 4.2.1.3层位
层位符号在图框内左上角处标明，放在线段比例尺的上方且居中，字体采用宋体
4.2.1.4比例尺
比例尺应用线段式表示，标注在图框内左上角作图层位的下方，字体采用宋体。 4.2.1.5 图例 4.2.1.5.1图例只绘与部署图件有关的图元格式，绘在图框内，可根据图件实际情况布局。 4.2.1.5.2图元顺序可根据部署图的目的性进行安排。对应摆放部署井和完钻井图例（上下或左右），一般先直井、复杂结构井、规划井，后资料井、观察井等其他井型。 4.2.1.5.3图例两字用等线体或扁隶书实心字体居中排列，其余图元字体采用宋体。 4.2.1.5.4各类井别的图例按附录B、附录C执行，线条及其它地质图例按SY/T 5615执行。 4.2.1.6 指北针
般情况按上北下南方向作图，否则需用指北针标明方向。
4.2.1.7图框
图框为三线框，采用方里网或经纬网。图框写标注，纵、横框内至少有两个标注，但图内无方里网（或经纬网）。 4.2.1.8图幅外缘内容
图幅左外侧下部标明编图单位，右外侧上部标明编图时间，下部外侧靠右标明编图、绘图、审核、 复核、批准五级责任人，字体采用宋体。 4.2.1.9 其他
对大比例全区图，井数适当抽稀，保留基础井网，对多次调整区块，保留代表井。特殊内容附简要文字说明。 4.2.2试油成果图
试油成果图分为饼分图和直方图，图式见附录D。其中： a）“彩色图"中油、气、水的颜色分别取：绿色（RGB0,140,0）、红色（RGB 255,0,0）、蓝色（RGB
0,0,255)
b)“黑白图"可采用“直方图”，油以黑色表示，气、水“直方"中可分别划上"和“～"符号 c）油、气、水的日产量及单位分别为：qo/t:d-、qg/10*m.d"、qw/m3.dl。
4.2.3开采现状图
开采现状图分为油井开采现状图、注水井现状图、注汽井现状图，图式见附录E中。其中：
2 SY/T 6796—2010 4.3.4.2根据剖面图的实际布局摆放图例的位置， 4.3.4.3油气水层色标见附录I。 4.3.5图幅外缘内容
图幅下部外侧要求靠右标明编图、绘图、审核三级责任人，字体采用宋体 4.3.6其他 4.3.6.1取能反映油（气）藏类型和油藏平面展布特征的井作剖面图。 4.3.6.2针对部署区域，需做过井十字剖面，最少做两条剖面。 4.3.6.3至少要有3口井（特殊情况除外），在平面图上标注面图的起始位置，方向由南到北或由西到东。 4.3.6.4油（气）藏剖面图采用海拔深度，面内每口井带测井曲线，一般左面绘自然电位曲线或自然伽玛测井曲线，右面绘电阻率测井曲线，标注测井解释层号、解释厚度、解释结果 4.4油气藏柱状图
编图规范见SY/T5615。 4.5油气藏常用开发动态曲线 4.5.1水驱曲线
格式参见附录J的图J.1。主要有以下四种类型： a）甲型水驱曲线横坐标表示累积产油量（Np），纵坐标表示累积产水量(Wp)的对数值。 b）乙型水驱曲线横坐标表示累积产油量（Np），纵坐标表示累积产液量(Lp）的对数值 c）丙型水驱曲线纵坐标表示累积产液量与产油量的比值（Lp/Np），横坐标表示累积产液量（Lp）。 d）丁型水驱曲线纵坐标表示累积产液量与产油量的比值（Lp/Np），横坐标表示累积产水量（Wp）。 图中实测数据散点用黑色（RGB0,0,0）表示，拟合数据散点用绿色（RGB0,140,0）表示，直线是
散点拟合成的趋势线，用黑色（RGB0,0,0）表示。 4.5.2无因次采出指数与含水率关系曲线
格式参见附录 K 的图 K.1。横坐标表示含水率（fw），纵坐标表示无因次采液（JLD）、采油（JoD）指数，无因次采液指数用深蓝色（RGB0,0,128）表示，无因次采油指数用绿色（RGB0,140,0）表示 4.5.3注水油田童氏图版曲线
格式参见附录 L 的图 L.1。横坐标表示地质储量采出程度（Er），纵坐标表示含水率（fw），一般采用4 条标准曲线，分别用深红色（RGB 128,0,0）、青色（RGB 0,128,128）、蓝色（RGB 0,0,255）、天蓝色（RGB0,204,255）表示，实际曲线用蓝色（RGB0,0,255）表示，根据需求可添加标准曲线。
4 SY/T 6796—2010
4.5.4产量递减曲线
格式参见附录M的图M.1。常用曲线为指数递减模型和双曲递减模型，横坐标表示生产时间（t)，纵坐标表示年产油量（Qoa），图中散点为实测数据，用黑色（RGB0,0,0）表示，指数递减模型拟合线用粉红色（RGB255,0,255）曲线表示，双曲递减模型拟合线用红色（RGB255,0,0）曲线表示。 4.5.5产量构成曲线
格式参见附录N的图 N.1。用面积图表示，横坐标表示生产时间（t)，纵坐标表示年产油量（Qoa），老井产量用浅亲绿色（RGB200,255,255）表示，措施产量用茶色（RGB255,200,150）曲线表示，新井产量用浅黄色（RGB255,255,200）曲线表示。 4.5.6区块开采曲线
格式参见附录O的图0.1。用以下四组曲线表示，横坐标都表示生产时间（t)，只在最后一曲线图中标出：
a）油、水井井数与时间关系曲线：纵坐标表示油、水井井数。油井总井数（not）、开井数（no）分
别用绿色（RGB0,140,0）、鲜绿色（RGB0,255,0）表示；注水井总井数（nwt）、开井数（nwo）分别用青绿色（RGB0,255,255）、蓝色（RGB0,0,255）表示。
b）日产油、液，日注水与时间关系曲线：纵坐标表示日产油、液，日注水。分别用绿色（RGB0,140,0）、
深红色（RGB 128,0,0）、蓝色（RGB0,0,255）表示。 c）采出程度、累计产油与时间关系曲线：纵坐标表示累计产油、采出程度。分别用绿色（RGB
0,140,0）、鲜绿色（RGB0,255,0）表示。 d）采油速度、含水与时间关系曲线：纵坐标表示采油速度、含水率。分别用绿色（RGB 0,140,0),
蓝色（RGB0,0,255）表示。
4.5.7单井生产曲线
格式参见附录 P 的图 P.1。用以下四组曲线表示，横坐标表示生产时间（t)，只在最后一曲线图中标出，射孔井段、深度在第一曲线图中标出：
a）月生产天数（t）与时间关系曲线，用黑色（RGB0,0,0）表示； b）动液面（dym）与时间关系曲线，用黑色（RGB0,0,0）表示; c）日产量、含水率与时间关系曲线，日产油（qo）、日产水（qw）、含水率（fw）分别用绿色（RGB
0,140,0)、蓝色（RGB0,0,255）、黑色（RGB0,0,0）表示; d）累积产量与时间关系曲线，累积产油（Np）、累积产水（Wp）分别用绿色（RGB0,140,0）、蓝色
(RGB 0,0,255）表示。
