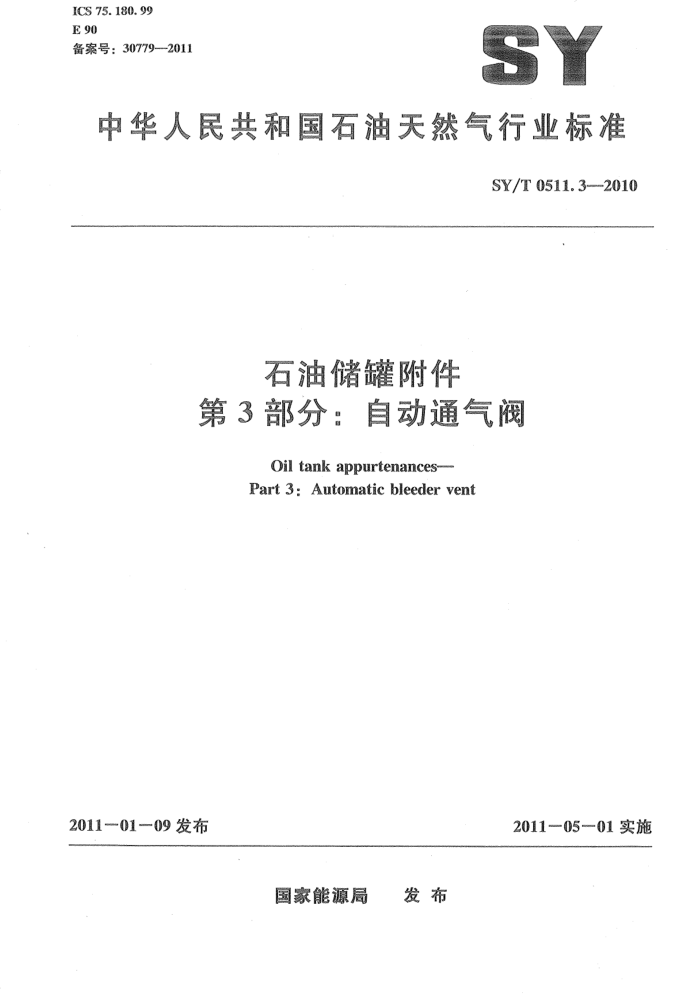

ICS 75. 180. 99 E 90 备案号：307792011
中华人民共和国石油天然气行业标准
SY/T 0511.3---2010
石油储罐附件
第3部分：自动通气阀
Oil tank appurtenances-- Part 3: Automatic bleeder vent
2011-0109 发布
20110501实施
国家能源局 发布 SY/T 0511. 3--2010
目 次
前言
范围规范性引用文件
2
3 术语和定义
结构与规格材料
4.
5
6　技术要求
标志、包装和运输附录A（资料性附录） 标准的说明参考文献·
7 SY/T 0511. 3---2010
前言
SY/T0511---2010《石油储罐附件》分为9个部分：
第1部分：呼吸阀； -第2部分：液压安全阀；一第3部分：自动通气阀；第4部分：泡沫塑料次密封装置；第5部分：二次密封装置; -第6部分浮顶排水管系统；第7部分：重锤式刮蜡装置；第8部分：钢制孔类附件，第9部分：量油孔。 本部分为SY/T0511--2010的第3部分。 本部分按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分系首次编写，参考国外有关规范，同时结合国内多年设计、施工和运行的经验编制而成。 本部分由石油工程建设专业标准化委员会提出并归口。 本部分由中国石油天然气管道工程有限公司负责解释。 本部分负责起草单位：中国石油天然气管道工程有限公司。 本部分参加起草单位：西安中油石化设备厂。 本部分主要起草人：傅伟庆、孟庆鹏、尹晔昕、杨静、张志强、梁奋飞、赵振兴。
1 SY/T 0511. 3---2010
6.3自动通气阀阀盖的开启高度，应使阀盖和阀体之间的环形流通面积大于阀体通径提供的流通面积。 6。4在浮顶上升或下降全过程中，应动作灵活、无卡阻。 6.5用钢管制作的支柱应两端盲死。 6.6阀盖可为焊接件，也可为冲压件。 6.7支柱应采用壁厚不小于5mm，大于或等于DN50的无缝管，导向套内壁和支柱外壁的间隙不应小于3mm。 6.8通气管可为钢管或采用钢板卷制，上端应机加工成形。 6.9切割表面应适当打磨，使其平整光滑。 6.10组装前应对所有元件进行目视检查，焊接时应采取有效措施，防止焊接变形。 6。11安装时，应使上端密封部位密切接触，确认接触良好、支柱处于垂直状态时，方可将通气管与浮顶点焊定位，然后进行焊接。 6.12支柱与罐底板接触处，应设置垫板。垫板厚度应不小于5mm，直径应不小于500mm。
7标志、包装和运输
7.1应在阀盖明显部位设置永久性标牌，标牌应符合GB/T13306的规定，且至少应标明：
a）产品名称。 b） 公称直径。 c）产品总质量。 d）出厂编号。 e) 制造日期及制造商名称。
7.2非加工表面应涂防锈底漆（待浮顶组装后，面漆于施工现场按要求颜色涂刷）。 7.3包装应符合GB/T13384的规定。 7。4产品应存放在有防雨措施的仓库或库棚内。 7.5出厂时应附下列文件
a） 装箱单。 b）产品说明书，其内容至少应包括
1）产品简图及主要尺寸和各元件所用材料， 2）通气时的局部阻力系数说明（由试验测定或有资料依据）； 3）安装及使用说明。
c）产品质量证明书：应包括密封性能的试验或说明，支柱上下移动灵活程度的试验或说明。 d）产品合格证。
3
