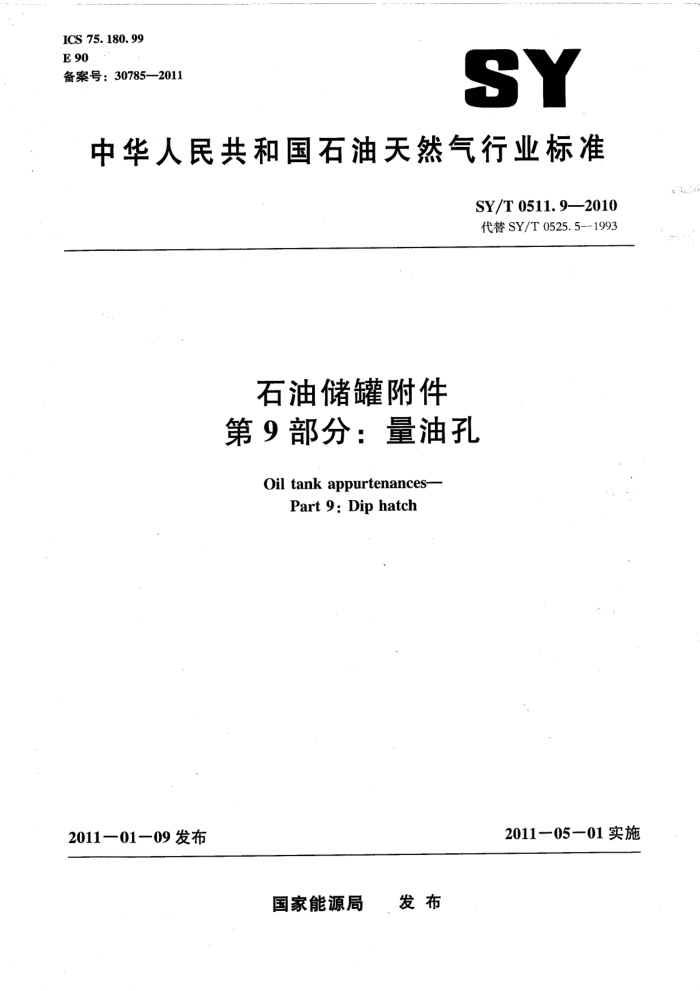

ICS 75. 180. 99 E 90 备案号：30785—2011
SY
中华人民共和国石油天然气行业标准
.
SY/T 0511. 9—2010 代替 SY/T 0525.5---1993
石油储罐附件第9部分：量油孔
Oil tank appurtenances-
Part 9: Dip hatch
2011-05-01实施
2011一01一09 发布
国家能源局 頔发布 SY/T 0511.9—2010
目 次
前言 1 范围 2 规范性引用文件术语和定义
3
结构和规格材料技术要求标志、包装和运输参考文献
4.
5
6
.·.
中心心电-一
.. SY/T 0511. 9--2010
前 創言
SY/T0511《石油储罐附件》分为9个部分：
第 1部分：呼吸阀; 一第2部分：液压安全阀; -第3部分：自动通气阀；第4部分：泡沫塑料一次密封装置； -第5部分：二次密封装置; 第6部分：浮顶排水管系统；第7部分：重锤式刮蜡装置; 第8部分：钢制孔类附件；第9部分：量油孔。
本部分为SY/T0511的第9部分。 本部分按GB/T 1.1—2009给出的规则编写。 本部分代替SY/T0525.5-—1993《石油储罐量油孔》。与SY/T0525.5--1993相比，主要变化
如下:
增加术语和定义。 增加结构和规格章节。 增加材料章节。
本部分由石油工程建设专业标准化委员会提出并归口。 本部分由中国石油天然气管道工程有限公司负责解释。 本部分负责起草单位：中国石油天然气管道工程有限公司。 本部分参加起草单位：西安中油石化设备厂。 本部分主要起草人：尹晔昕、傅伟庆、孟庆鹏、杨静、付丽、刘凌、曲忠奎。 SY/T 0511. 9—2010
石油储罐附件第9部分：量油孔
1范围
SY/T 0511 的本部分规定了石油储罐用量油孔结构、材料、组装等基本要求。 本部分适用于常压（包括微内压）石油储罐。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6414铸件尺寸公差与机械加工余量 GB/T 9438　铝合金铸件 GB/T 13306标牌 GB/T13384机电产品包装通用技术条件 GB50128立式圆筒形钢制焊接储罐施工及验收规范 HG/T 20592～20635钢制管法兰垫片　紧固件
3术语和定义
下列术语和定义适用于本文件。
3.1
量油孔 dip hatch 用于测量储罐内油品液位高度或进行油品取样操作的部件。
3.2
异形紧固螺栓 special - shaped fastening bolt 活节螺栓与螺母的组合体：开启头盖时，松开螺母，移开活节螺栓；关闭头盖时，放置活节螺
栓，拧紧螺母。
4结构和规格
4.1 量油孔由连接法兰、头盖、转轴、异形紧固螺栓等组成，一般采用脚踏式结构，见图 1。量油孔规格见表1。 4.2量油孔通常应处于关闭状态。通过踏脚板开启头盖后，应可以实现测量液位或取样操作。 4.3头盖和连接法兰之间应设置有效密封。
表1 量油孔规格 100
连接法兰公称通径DN
250
150
200
mm
1 SY/T 0511. 9--2010
转轴；3—头盖；4踏脚板；5—连接法兰
结构示意图
5材料
5.1量油孔主体部分宜采用铝合金铸件， GB/T 9438 的规定。 5.2异形紧固螺栓和转轴宜采用不锈钢材料。 5.3$ 密封元件应为耐油软质材料 6技术要求 6.1 量油孔的制造与检验， 除应满足
0128 的有关规定。
还应
量油孔应采用法兰连接结构。
6.2 6.3头盖开启与关闭应灵活 关闭后应能够
6.4　铸件的尺寸公差应符合 GB/T 6414的规 6.5 法兰密封面应机加工成形
文
尺寸及进行目视应在便于
HG, 格后方可组装 组装后，应再次进行目视检查。 和操作的部 标记，作为量油检尺的基准点。
20635的有关规定。
真
6.6 组装前，应对各组成元 6.7 在不影响强度和使用的前
7 标志、包装和运输
7.1应在明显位置设置标牌
306.
标牌上至少应注明下述内容：
牌应
首
a) 产品名称。 b) 产品规格型号。 c) 适用介质和适用温度。 d) 产品总质量。 e) 出厂编号。 7
制造日期及制造商名称。
7.2法兰密封面应涂防锈油脂，并用护盖保护。 7.3产品包装应符合GB/T13384的规定。 7.4 产品应存放在有防雨设施的库或棚内。 7.5产品出厂时应附下列文件：
a) 装箱单。
2 SY/T 0511. 9---2010
b）产品说明书：至少应包括产品简图、零件材料及主要尺寸。 c）产品质量证明书：至少应包括试验、复验及检测数据。 d）产品合格证。 SY/T 0511. 9----2010
参.考 文 献
[1] GB/T 700碳素结构钢 [2] GB/T 1804 一般公差　未注公差的线性和角度尺寸的公差 [3] GB 50341 立式圆筒形钢制焊接油罐设计规范 010z—6 '1Is0 L/XS
