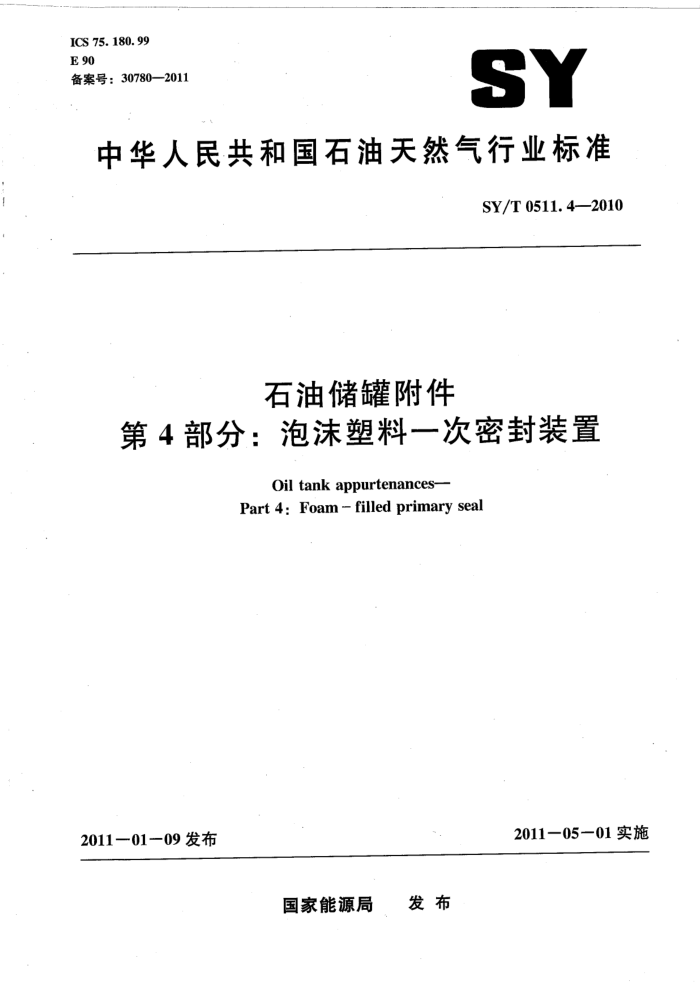

ICS 75. 180. 99 E 90 备案号：30780—2011
SY
中华人民共和国石油天然气行业标准
SY/T 0511. 4-2010
石油储罐附件
第4部分：泡沫塑料一次密封装置
Oil tank appurtenances- Part 4 : Foam - filled primary seal
2011-05-01实施
2011—01-09 发布
国家能源局 发布 SY/T 0511. 4—2010
Ni
L7 16
一压板（二)；6一支撑板；
热圈：
51
图 1 泡沫萝
5 材料
究
5.1橡胶袋应具有耐储存油品腐 耐磨 九老化且不污染油品的性能。 5.2 -次密封装置主要部件宜采用
a） 橡胶袋：合成橡胶（ 肉部加强的编织物），厚度不应小于1.5mm，锯齿段的齿部高度不
应小于1.5mm。 橡胶袋主要性能指标及检验应符合附录 A的规定。 b) 泡沫塑料：软质聚氨酯泡沫塑料。泡沫塑料主要性能指标及检验应符合附录 B的规定。
支撑板：镀锌钢板，厚度不应小 omm d) 压板：镀锌钢板， e) 支撑管：镀锌钢管
c)
6: 技术要求
6.1 般要求 6.1.1 一次密封装置应采用 6.1.2一次密封装置环向密封空间的择向间隙偏差为 100mm 紧贴并有效密封。 6.1.3 应在浮顶上配备适当的限位 。 6.1.4泡沫塑料应具有足够 的弹 ，当罐辟
结构。
次密封装置能够与罐壁
台
间的
时，仍能够保证密封良好，
茶
同时保证浮顶升降自如、无卡 6.1.5泡沫塑料截面可以采用圆 6.1.6 橡胶袋的使用寿命不应低于15 年。 6.1.7 -次密封装置安装后，下部突出应规则，无扭曲现象，上部应平整。 6.1.8当环形空间内装设加热除蜡装置时，应补充橡胶袋的耐高温要求。 6.1.9 一次密封装置应与二次密封装置共用同一套紧固件，并连接到浮顶外边缘板上。 6.2现场安装要求 6.2.1一次密封装置应在储罐充水试验前安装，充水试验时不得出现卡阻现象。 6.2.2各元件应在不动火条件下进行安装和拆卸。 2
A
角形成具适宜的形
一 SY/T 0511. 4--2010
6.2.3安装前，应仔细检查罐壁内表面和浮船外边缘板外表面，除去可能损伤橡胶袋的毛刺、焊瘤等。 6.2.4安装泡沫塑料时，应确保沿圆周均匀分布，有效压紧。 6.2.5安装橡胶袋时，应使橡胶袋产生的折皱沿圆周均匀分布。 6.2.6现场连接的橡胶袋接头，其强度应能够满足使用要求。橡胶袋现场接头宜采用硫化工艺连接，并满足浸人储液要求。
:1
7标志、包装和运输
括下列内容
7.1 每件产品包装上均应标 标
a) 产品名称。 b) 产品规格型号。 c) 外形尺寸。 d) 产品质量。 e) 数量。 f)） 出厂编号。 g) 制造日期及制造商
7.2 橡胶袋原料应卷成筒状或平叠，菜用塑料软包装，当超过100kg 时，应采用木箱外包装。 7.3 泡沫塑料使用塑料袋或编织袋包装。 7.4支撑板、压板等金属部件的包装，应满足GB/T247或GB/T 2101的要求。 7.5产品在运输、储存中应避免曝晒、雨淋， 防止与酸、碱以及有机溶剂等接触。产品应保存在温
度和湿度适宜的通风仓库闲，不得接近获源， 7.6　产品出厂时，应同时提交下列文 件 b）产品说明书：至少应包括 品总图及 c）产品质量证明书：至少应包插主要元件
压
a）装箱单。
用材标的检测
S
梦 R
d)j 产品合格证。 SY/T 0511.4—2010
附录A (规范性附录)
橡胶袋主要性能指标及检验
A.1外观质量
A.1.1橡胶袋应光滑、平整、薄厚均匀，不允许有死皱折、缺胶、断布、欠硫、过硫等现象存在。 搭接处不得有皱折。 A.1.2橡胶袋外观允许缺陷应符合HG/T2809—2009中表4的规定。 A.2主要性能
A.2.1涂覆层胶料的性能应符合HG/T 2809—2009中表2的规定。 A.2.2涂覆织物的性能应符合HG/T2809—2009中表3的规定。 A.3试验与检验 A.3.1试验方法 A.3.1.1应采用目视法检验外观质量。 A.3.1.2橡胶袋原料的长度、宽度和厚度，应符合HG/T2809—2009中5.1的规定。 A.3.1.3涂覆层胶料的拉伸强度、硬度等性能的测定，应符合HG/T 2809—2009中5.2～5.6的规定。 A.3.1. 4 涂覆织物的拉伸强度、粘合强度等性能的测定，应符合HG/T2809—2009中5.7～5.11 的规定。 A.3. 1.5 橡胶袋原料的搭接强度试验，应符合HG/T2809—2009中5.12的规定。 A.3.2检验规则 A.3.2.1涂覆层胶料以一次配料量为一检验批，涂覆织物以一批胶料的生产量为一检验批，每批胶料不大于500kg，每批涂覆织物不大于500m。 A.3.2.2检验项目、抽检率应符合HG/T2809—2009中表5的规定。 A.3.2.3检验判定原则应符合HG/T2809—2009中6.3.3的规定。
4 SY/T 0511. 4--2010
附录B （规范性附录）
泡沫塑料主要性能指标及检验
B.1外观质量
B.1.1 泡沫塑料的颜色应均匀，允许轻微杂色、黄芯。 B.1.2 不允许存在严重污染。 B.1.3 其他外观质量应符合GB/T10802--2006中表3的规定。 B. 2 主要性能
B.2.1根据工程实际需要，按照25%压陷硬度确定产品等级，确定恒定负荷反复压陷疲劳性能的类型。 B.2.2长度和宽度允许偏差应符合GB/T10802—2006中表1的规定，厚度应符合GB/T10802- 2006 中表2 的规定。 B.2.3物理力学性能应符合GB/T10802—2006中表4中相应等级的规定，恒定负荷反复压陷疲劳性能应符合GB/T10802—2006中表5的规定，产品的燃烧性能应符合GB/T10802—2006中4.6的规定。
B.3 试验与检验 B.3.1试验方法 B.3. 1. 1- 长度、宽度等尺寸测量应符合GB/T10802—2006中5.2的规定。 B.3. 1.2 色泽、气味的测量应符合GB/T10802—2006中5.3.的规定。 B.3.1.3压陷性能、拉伸强度、撕裂强度等性能，以及燃烧性能等应符合 GB/T 10802--2006中 5.4～5.12 的规定。 B.3.2检验规则 B.3.2.1同一原料、同一配方、同一工艺条件，连续生产数量不超过100t为一批，箱式生产的数量不超过 10t为一批。 B.3.2.2检验项目应符合 GB/T10802—2006中6.1.1的规定，抽检率应符合GB/T10802--2006 中6.2.2 的规定。 B.3.2.3检验判定原则应符合GB/T10802—2006中6.3的规定。 SY/T 0511. 4--2010
参考文献
[1] GB/T 700碳素结构钢 [2] GB/T 709 ，热轧钢板和钢带的尺寸、外形、重量及允许偏差 [3] GB 50128 立式圆筒形钢制焊接储罐施工及验收规范 [4] GB 50341 立式圆筒形钢制焊接油罐设计规范
6 010z— 'IIS0 L/XS
中华人民共和国石油天然气行业标准
石油储罐附件
第4部分：泡沫塑料一次密封装置
SY/T 0511.4—2010
石油工业出版社出版 (北京安定门外安华里二区一号楼) 石油工业出版社印刷厂排版印刷
新华书店北京发行所发行
880×1230毫米16开本0.75印张19千字印1—1500 2011年3月北京第1版　2011年3月北京第1次印刷
书号：155021·6596　定价：8.00元
版权专有不得翻印
